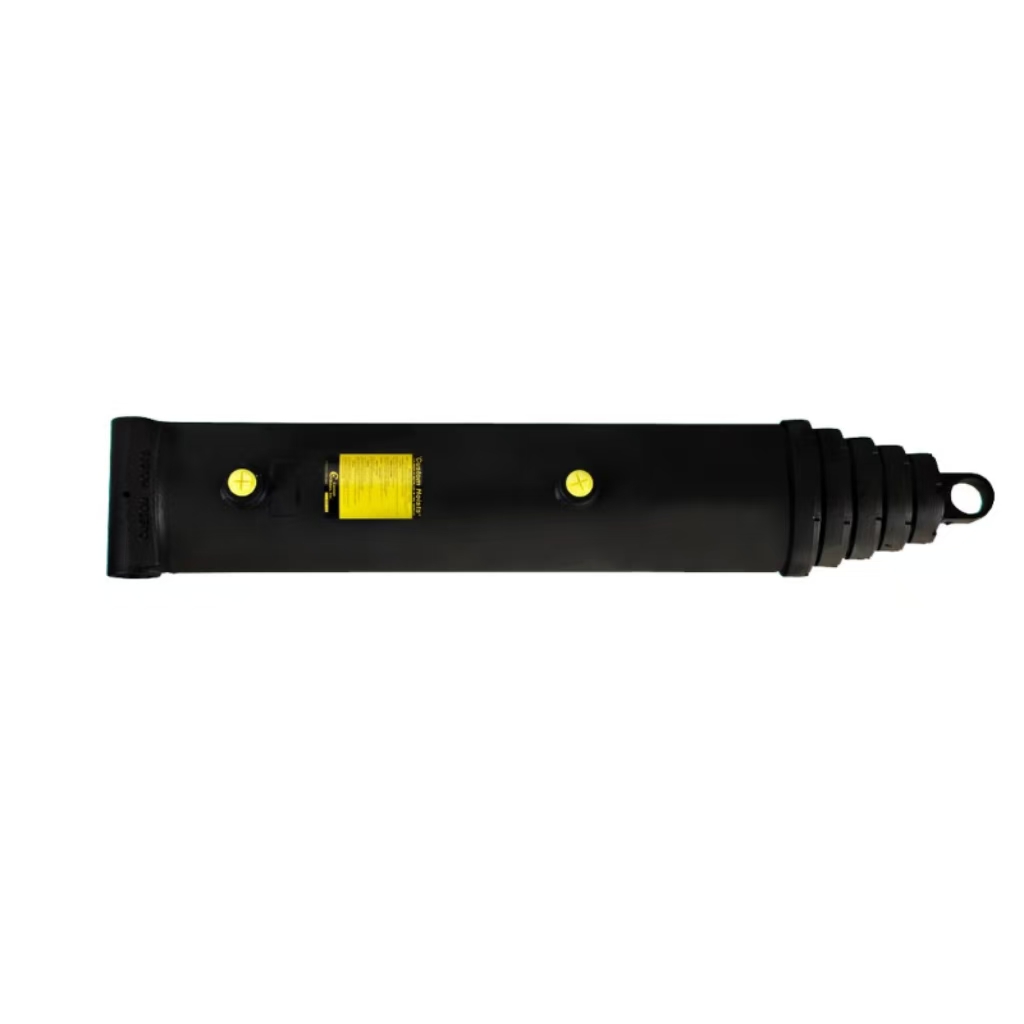

Được chế tạo để đảm bảo sức mạnh và dịch vụ dễ dàng, Xi lanh kính thiên văn tác động đơn CH này có tính năng lắp ống chéo, các giai đoạn bằng thép được đánh bóng và lớp sơn lót hoàn thiện. Vòng đệm kín chữ V dưới áp suất cao và thấp, trong khi các đai ốc đóng gói bên ngoài hỗ trợ thêm và đơn giản hóa việc bảo trì.
Body o.d.:
9,5 inchStroke:
279,25 inchPSI:
2000Retracted:
77,5 inchGắn ống chéo là tiêu chuẩn
Thiết kế tùy chỉnh và trunnion có sẵn
Có thể xây dựng lại
Bao bì chữ V cung cấp khả năng bịt kín áp suất cao và áp suất thấp
Đai ốc đóng gói bên ngoài cung cấp thêm hỗ trợ cho ống và đơn giản hóa việc bảo trì
Công đoạn đánh bóng thép
Sơn lót xong
Các tập được liệt kê ở phần mở rộng đầy đủ
| Cân nặng: | 746,00 lbs |
| Khoan: | 8 inch |
| Đột quỵ: | 279,25 inch |
| Cơ thể od: | 9,5 inch |
| PSI: | 2000 |
| Thanh Dia.: | NA |
| Pin Dia.: | NA |
| Đã rút lại: | 77,5 inch |
| Mở rộng: | 356,75 inch |
| Kích thước cổng: | 1,0 NPTF |
| Tải cột: | 100.520 @ 2000 PSI |
| Gắn kết: | Ống chéo |
| Giai đoạn: |
Năm |
Mẫu CH cụ thể này tự hào có kích thước lỗ khoan 8 inch kết hợp với hành trình hiệu dụng tích lũy 279,25 inch, với chiều dài tổng thể rút lại là 77,5 inch và kích thước mở rộng hoàn toàn đạt 356,75 inch. Áp suất vận hành liên tục định mức được cố định ở mức 2000 PSI và mọi xi lanh hoàn thiện đều vượt qua bài kiểm tra nổ thủy tĩnh tại nhà máy ở mức 5000 PSI trước khi xuất xưởng để loại bỏ rủi ro rò rỉ tiềm ẩn. Với trọng lượng 746 LBS trên mỗi đơn vị, nòng chính có đường kính ngoài 9,5 inch sử dụng ống thép liền mạch dày để chống lại tác động từ các đường khai thác không bằng phẳng và đường địa hình. Đường kính thanh và đường kính chốt được đánh dấu NA vì thiết kế dạng ống lồng tác động đơn này dựa vào phần mở rộng thùng tuần tự thay vì thanh piston lộ ra để nâng tải.
