Xi lanh ống lồng cung cấp hành trình dài từ chiều dài rút lại rất nhỏ gọn.HCIC có thiết kế ống lồng cho một số ngành và mục đích và có thể làm việc với bạn để định dạng một tác động đơn, một sự kết hợp tác động đơn/hiệu suất kép hoặc thiết kế xuất hiện kép.
Xi lanh kính thiên văn tác động đơn
Xi lanh tác động đơn sử dụng ứng suất thủy lực để giãn ra và rút lại do tải trọng từ trọng lực hoặc một số lực bên ngoài khác nhau.
Trượt thủy lực và biến dạng kéo dài xi lanh
Trọng lực hoặc một số áp suất bên ngoài khác sẽ làm xi lanh rút lại
Giữ vị trí
Hành trình dài với chiều dài khép kín nhỏ gọn
Đường kính ngoài lớn hơn xi lanh thanh
Sơ đồ ít phức tạp hơn so với tác động kép

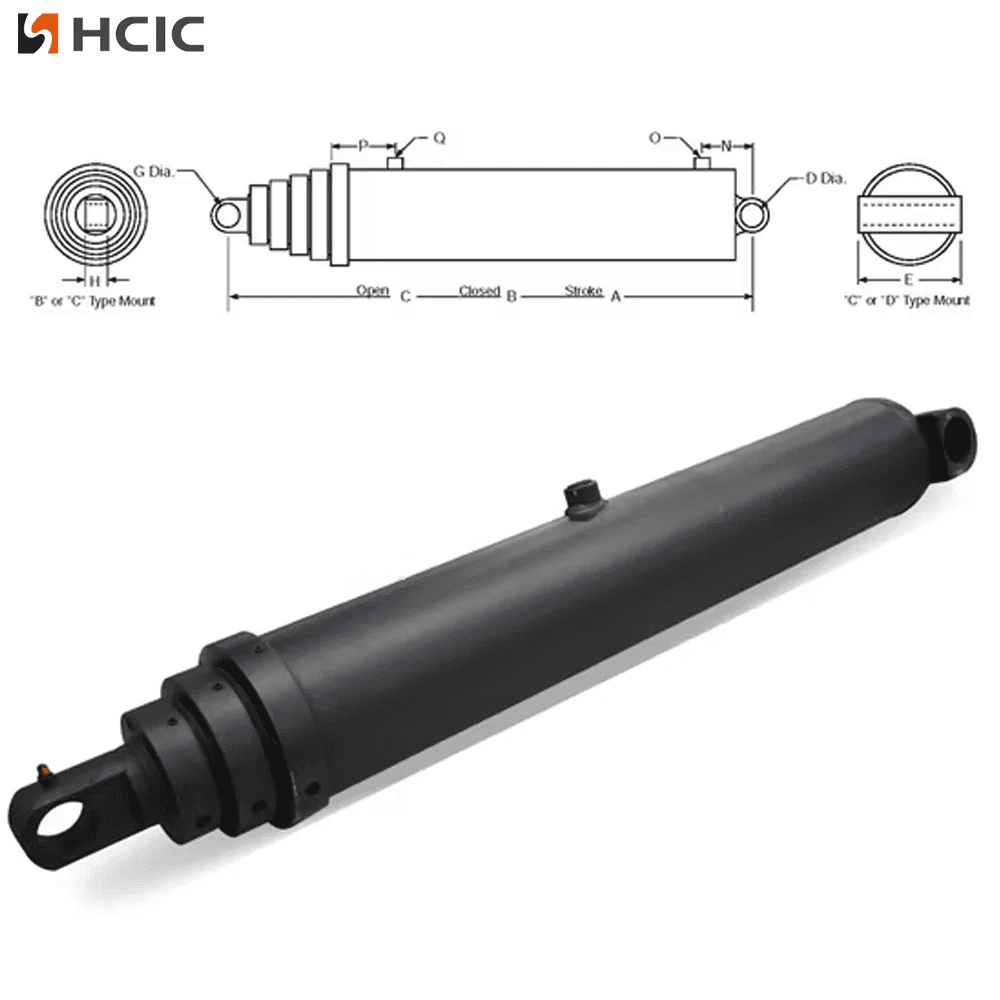

Xi lanh kính thiên văn tác động kép
Xi lanh tác động kép sử dụng áp suất thủy lực cho mỗi lần kéo và rút.
Năng lượng thủy lực thu lại xi lanh chống lại trọng lực/lực
Áp lực rút lại có khả năng kéo tải
Xi lanh kính thiên văn thông thường
Cả hai cổng được đặt trên đầu thanh
Phớt piston nói chung là vòng sắt đặc
Xi lanh không còn được thiết kế để duy trì tải ở vị trí thực tế (trôi)
Đi tối thiểu với lưu lượng cần thiết để ngăn chặn tình trạng đình trệ
Các yếu tố đặc biệt có thể được thiết kế thành hình trụ kính thiên văn
Cả hai cổng trên sơ đồ thùng đều tránh chuyển ống và đặt các mẫu
Phớt piston tích cực cho phép xi lanh giữ tải và loại bỏ yêu cầu trượt tối thiểu
Độ dài trên mỗi giai đoạn ít vô dụng hơn so với kính thiên văn hoạt động kép truyền thống
TÍNH NĂNG TÙY CHỌN
Áp suất làm việc lên tới 5000 PSI
2 đến 5 phần làm việc
Đường kính thùng lên tới 20”
Lớp phủ giai đoạn ống thùng thay thế tiện dụng cùng với nitrit, crom trên niken, phun plasma
Chiều dài hành trình lên tới 480”(40 feet)
Các vật liệu thay thế có thể tiếp cận được như thép carbon, các giai đoạn được mài giũa chính xác, mạ crom cứng.
Thiết kế piston gia công tích hợp tùy chọn
Thiết kế tuyến ren trong bằng thép hoặc dẻo
Các giá đỡ tùy chọn: trục, khoan, tang, ống di chuyển, ổ trục hình cầu, ống lót tùy chỉnh, di chuyển khoảng cách khoan
