Kích thước (L * W * H): 2880x2450x2700 Kích thước bảng (mm):1000x500 Số trục: 5 Hành trình bàn (X) (mm):800 Hành trình bàn (Y) (mm):500 Hành trình bàn (Z) (mm):500 Độ chính xác định vị (mm):0,0075 Độ lặp lại (X/Y/Z) (mm):0,005 Phạm vi tốc độ trục chính (r.p.m):1 - 8000 r.p.m Công suất động cơ trục chính (kW):7,5 Tối đa. Tải bàn (kg):600 kg Tối thiểu. Thời gian thay đổi công cụ:3
Máy phay dùng để chỉ máy phay được sử dụng để xử lý các bề mặt khác nhau của phôi. Nói chung, dao phay chủ yếu được điều khiển bởi chuyển động quay, phôi và dao phay di chuyển dưới dạng chuyển động cấp liệu. Nó có thể được xử lý mặt phẳng, rãnh, cũng có thể được xử lý nhiều loại bề mặt cong, bánh răng, v.v.
Cát nhựa chất lượng cao
trục chính Đài Loan
Vít bi và đai ốc khóa Đài Loan
Xi lanh áp lực Đài Loan
Khớp nối R+W mang NSK Nhật Bản của Đức
Hệ thống bôi trơn tự động
Băng tải chip tùy chọn
Ứng dụng:

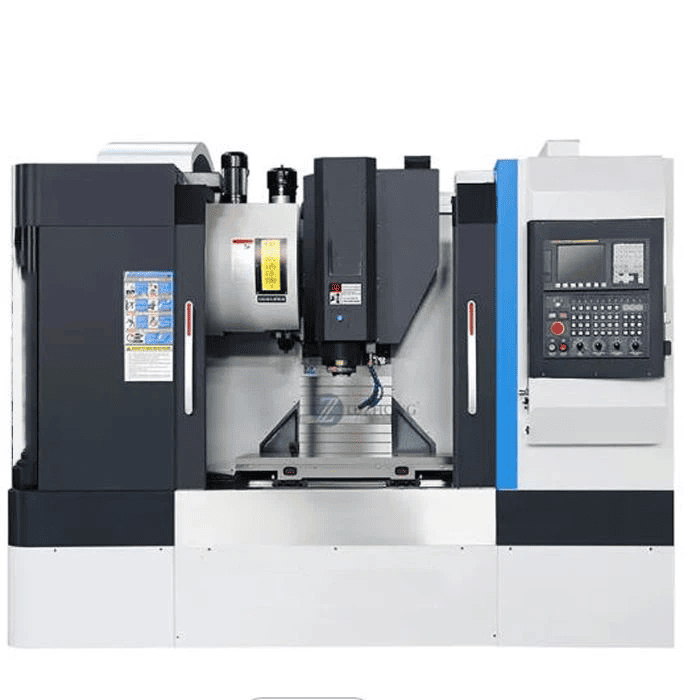

VMC này phù hợp cho gia công cơ khí và chế tạo khuôn. Và nó có thể đáp ứng yêu cầu xử lý từ thô
gia công để hoàn thiện gia công. Nó cũng có thể hoàn thành nhiều quy trình làm việc như phay, khoan, khai thác, nhàm chán, v.v.
Tất cả các thông số có thể được tùy chỉnh
Các thông số của mẫu
| KHÔNG. | Mục | Thông số kỹ thuật |
|---|---|---|
| A Thông số kỹ thuật của máy công cụ: | ||
| 1 | Thân máy và các bộ phận đều được làm bằng vật liệu đúc nano | |
| 2 | Kích thước bàn | 500×400mm |
| 3 | Rãnh chữ T (chiều rộng x số lượng x khoảng cách) | 10×5×78mm |
| 4 | Tải trọng lớn nhất | 200kg |
| 5 | Chiều cao thức ăn tối đa | 280mm |
| 6 | Khoảng cách từ mặt trục chính đến nơi làm việc | 100-280mm |
| 7 | Hành trình ba trục X/Y/Z | 450/400/170mm |
| 8 | Đường kính trục chính | Ø100mm |
| 9 | Tốc độ trục chính | 36000 vòng/phút |
| 10 | Công suất động cơ trục chính | 6KW |
| 11 | Dung lượng thư viện công cụ trục chính | 8 |
| 12 | Thời gian thay đổi công cụ | 5S |
| 13 | Độ côn trục chính | ISO25 |
| 14 | Lớp thư viện dao | Xoay đĩa servo |
| 15 | Tốc độ di chuyển nhanh X/Y/Z | 12/12/12m/phút |
| 16 | Tốc độ xử lý | 6－12m/phút |
| 17 | Định vị chính xác | ±0,006/300mm |
| 18 | Độ chính xác định vị lặp đi lặp lại | ±0,006/300mm |
| 19 | Độ chính xác bề mặt gia công | ≤Ra1.6 |
| 20 | Độ chính xác gia công | ± 0,01mm |
| 21 | Tùy chọn bốn trục năm trục | Đúng |
| 22 | Góc quay của trục A | ±105 độ |
| 23 | Góc quay trục C trục thứ năm | 360 độ |
| 24 | Chế độ liên kết năm trục | 5 trục với sự di chuyển |
| 25 | Điện áp làm việc | 380V/50HZ±10% hoặc 220V/60HZ |
| 26 | Kích thước máy (l * W * H) | 1450×1600×2100mm |
| 27 | Trọng lượng cơ thể | 1500kg |
| B Chi tiết cấu hình máy công cụ thông số thương hiệu: | ||
| 1 | Cấu hình hệ thống | Đài Loan SYNTEC 6GA/Ncstudio280/LNC |
| 2 | Trục chính | Trục chính làm mát bằng dầu có độ chính xác cao, tốc độ cao, độ ồn cao 6KW |
| 3 | Vít bi | NSK Nhật Bản, Đức RexRoth) 2005 |
| 4 | Hướng dẫn tuyến tính | Hướng dẫn chính xác cao HIWIN/ABBA Đài Loan H25 |
| 5 | Đơn vị servo | Động cơ servo Panasonic 750W/Ncstudio |
| 6 | Vòng bi thanh dây | Vòng bi cấp chính xác TPI Đài Loan |
| 7 | Chuyển đổi nguồn điện | Sợi ngang Đài Loan Ming |
| 8 | Công tắc điện | Trung Quốc |
| 9 | bộ chuyển đổi | * Bộ chuyển đổi hình vuông |
1. Máy phay cổng: bao gồm máy phay và khoan cổng, máy phay và bào cổng và máy phay cột đôi, được sử dụng để gia công các bộ phận lớn.
2. Máy phay cột đơn và máy phay cánh tay đơn: đầu phay ngang của máy trước đây có thể di chuyển dọc theo ray dẫn hướng cột, bàn cấp liệu theo chiều dọc; Đầu phay cuối của cái sau có thể di chuyển theo chiều ngang dọc theo ray dẫn hướng đúc hẫng và đúc hẫng cũng có thể điều chỉnh độ cao dọc theo ray dẫn hướng cột. Cả hai đều được sử dụng để xử lý các bộ phận lớn.
3. Máy phay bàn không nâng: có hai loại bàn làm việc hình chữ nhật và bàn làm việc tròn, là loại máy phay cỡ trung bình nằm giữa máy phay bàn nâng và máy phay cổng. Chuyển động thẳng đứng của nó được thực hiện bằng cách nâng đầu phay lên cột.
4. Máy phay dụng cụ: máy phay bàn nâng nhỏ, dùng để gia công dụng cụ và các bộ phận nhỏ khác.
5. Máy phay công cụ: Được sử dụng để sản xuất khuôn mẫu và dụng cụ, được trang bị đầu phay đứng, bàn góc và phích cắm đa năng và các phụ kiện khác, đồng thời cũng dùng để khoan, doa và gia công nội suy.
6. Các máy phay khác: như máy phay rãnh then, máy phay CAM, máy phay trục khuỷu, máy phay cổ trục và máy phay phôi vuông, v.v., là những máy phay đặc biệt được chế tạo để gia công phôi tương ứng.

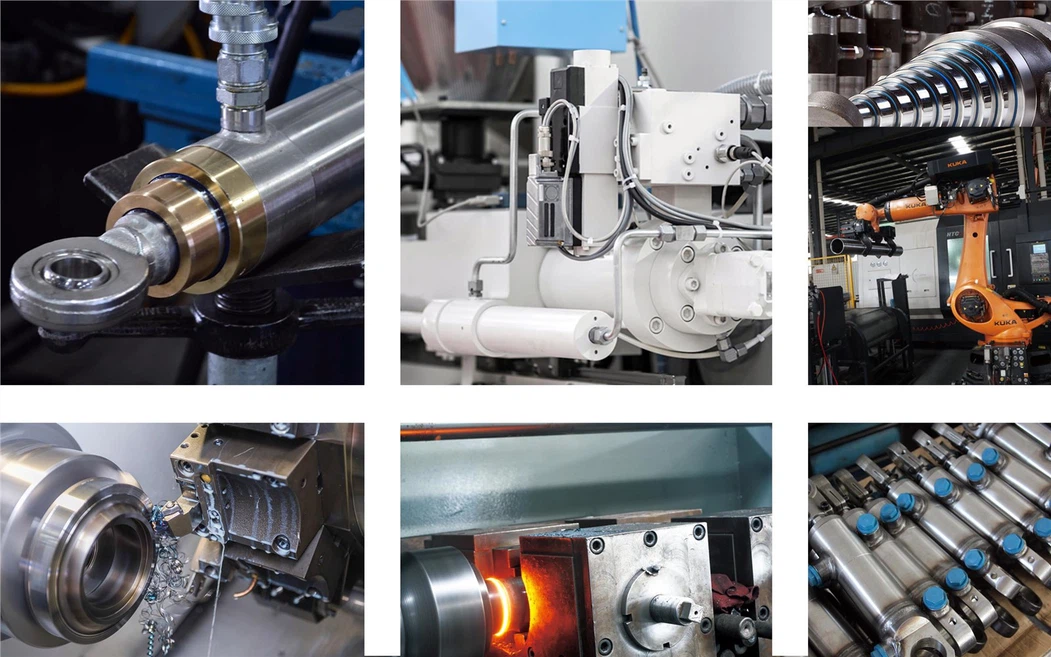

HCIC cung cấp khả năng tùy chỉnh đầy đủ cho tất cả các xi lanh thủy lực:
· Tùy chỉnh lỗ khoan, đường kính thanh và chiều dài hành trình
· Điều chỉnh áp suất làm việc lên tới 10.000 PSI
· Nhiều lựa chọn lắp đặt: khoan, mặt bích, trục, mắt chốt
· Vật liệu bịt kín đặc biệt cho môi trường nhiệt độ cao, nhiệt độ thấp hoặc ăn mòn
· Sơn, phủ và dán nhãn tùy chỉnh
· Sản xuất OEM/nhãn hiệu riêng
1. 13 năm kinh nghiệm.
2. Tay nghề hoàn hảo. Luôn cam kết nghiên cứu và phát triển.
3. Đảm bảo sản phẩm đạt tiêu chuẩn chất lượng.
4. Đảm bảo hàng hóa sẽ được giao đúng hẹn.
5. Chúng tôi sẽ trả lời bạn trong vòng 2 giờ.
6. Cung cấp dịch vụ ấm áp và thân thiện và dịch vụ sau bán hàng.
7. Đảm bảo chất lượng tốt và dịch vụ tốt nhất khi bạn mua từ nhà cung cấp địa phương.
8. Có sẵn các loại kiểu dáng, màu sắc, kiểu dáng, hoa văn và kích cỡ.
9. Thông số kỹ thuật tùy chỉnh đều được chào đón.
