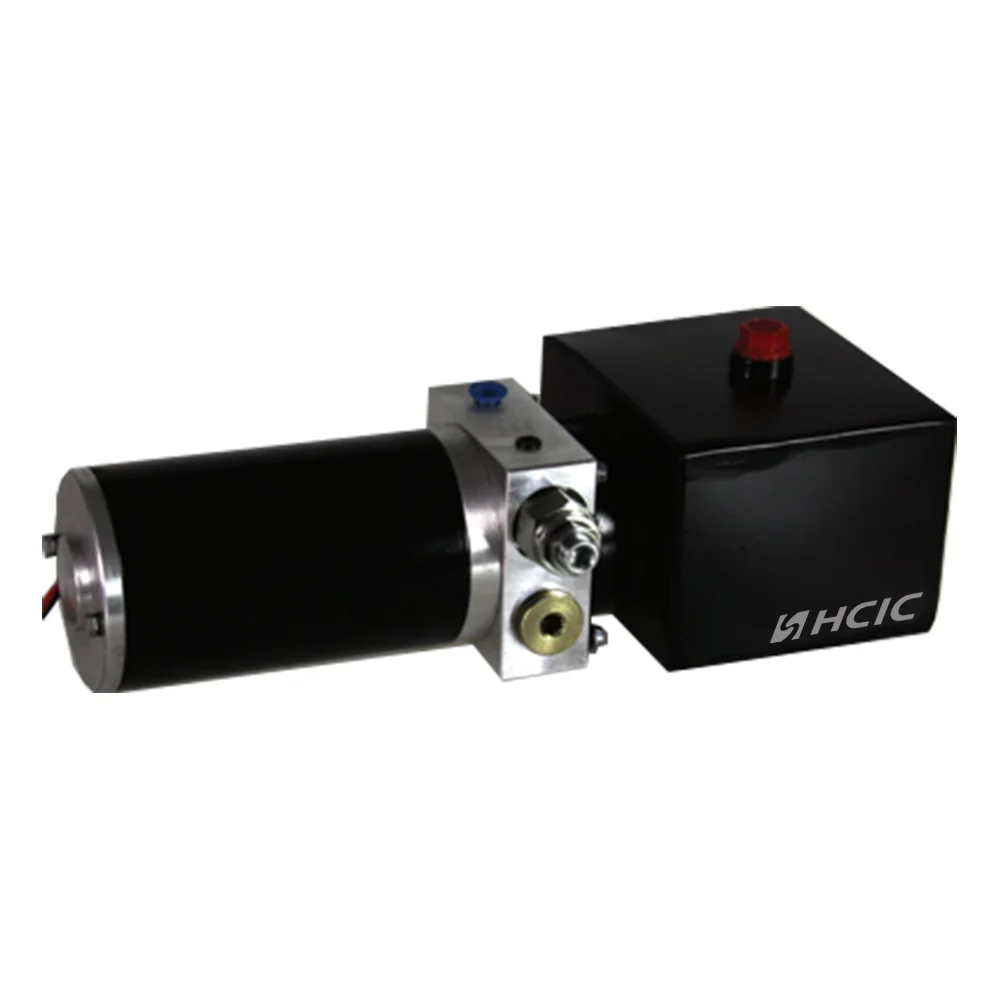

Bộ nguồn thủy lực DC

Bộ nguồn thủy lực DC là trái tim của hệ thống thủy lực di động không có PTO, không phải phụ kiện.

Các thiết bị dòng HCIC PU được sản xuất hoàn chỉnh tại Tế Nam - không gia công, không nhãn trắng. Mỗi chiếc đều sử dụng động cơ quấn trong nhà, bơm bánh răng phù hợp với tải trọng và khối van được gia công trên thiết bị CNC xi lanh của chúng tôi.

Chạy bằng ắc quy xe tải 12V/24V, nó cung cấp năng lượng cho xi lanh cho tời rơ moóc, xe nâng cắt kéo và sàn nghiêng. Không có PTO hoặc động cơ đang chạy; chỉ cần nối dây cáp và ống mềm.

Những hư hỏng điển hình đến từ hệ thống dây điện có kích thước quá nhỏ, không khí bị kẹt hoặc van xả bị điều chỉnh sai. Mỗi thiết bị được kiểm tra tải trong 3 phút ở áp suất 110%. Các thiết bị có mức tăng amp trên 8% sẽ được hiệu chỉnh lại.

I. Phân tích sản phẩm - Những gì bạn thực sự nhận được

1.1 Động cơ

Chúng tôi cuộn dây động cơ DC của riêng mình. Dây quấn nối tiếp 2 cực, cách nhiệt loại H ở nhiệt độ 180°C. PU-2000 chạy động cơ 2,0 kW. PU-4500 chạy động cơ 4,5 kW. Sự khác biệt không chỉ là sức mạnh - đó là chu kỳ nhiệm vụ.

Động cơ 2,0 kW trên hệ thống 12V kéo khoảng 200 ampe khi đầy tải. Hầu hết ắc quy xe tải có thể xử lý việc đó trong 30-45 giây trong thời tiết bình thường. Dưới -10°C, bạn muốn có động cơ 4,5 kW trên hệ thống 24V. Dầu lạnh đặc. Một động cơ cận biên sẽ bị đình trệ.

Phần ứng được cân bằng động theo dung sai G6.3. Chúng tôi kiểm tra mọi động cơ trên Megger ở điện áp 500V DC trước khi lắp ráp. Điện trở cách điện dưới 20 MΩ = loại bỏ.

1.2 Máy bơm

Bơm bánh răng. Thân nhôm. Bánh răng bằng thép cứng, được mài tới bề mặt Ra 0,8 μm trên sườn răng.

Phạm vi dịch chuyển:

• PU-2000: 1,2 cc/vòng đến 3,2 cc/vòng
• PU-3000: 2,5 cc/vòng đến 5,0 cc/vòng
• PU-4500: 4,0 cc/vòng đến 8,0 cc/vòng

Tại sao điều này lại quan trọng: tốc độ dòng chảy = chuyển vị × RPM của động cơ. Một máy bơm 3,2 cc với tốc độ 2800 vòng/phút sẽ cung cấp cho bạn khoảng 9 lít mỗi phút. Điều đó quyết định xi lanh của bạn di chuyển nhanh như thế nào. Một xi lanh hành trình 40 inch với lỗ khoan 4 inch cần khoảng 8,2 lít để mở rộng hoàn toàn. Với tốc độ 9 L/phút, điều đó xảy ra trong khoảng 55 giây. Thay đổi chuyển vị của bơm và bạn thay đổi tốc độ đó. Toán học đơn giản. Không có phép thuật.

1.3 Khối van

Được gia công CNC từ phôi nhôm 6061-T6. Không được chọn. Thân đúc có độ xốp. Chúng tôi biết được điều đó vào năm 2005 sau khi một lô 200 chiếc đã quay trở lại với những vết nứt chân tóc lan truyền từ các khoảng trống đúc.

Cấu hình tiêu chuẩn:

• Một van một chiều (loại hình búp bê, đế cứng)
• Một van xả (tác động trực tiếp, điều chỉnh từ 10 đến 25 MPa)
• Một van điện từ hạ thấp (cuộn NC, 12V hoặc 24V)
• Cổng làm việc SAE #6 hoặc #8

Bộ phận giảm áp được thiết lập và niêm phong tại nhà máy ở mức 1,1× áp suất định mức của hệ thống. Chúng tôi sử dụng bệ thử nghiệm tích điện nitơ chứ không phải máy thử trọng lượng tĩnh. Máy kiểm tra trọng lượng rất phù hợp cho các phòng thí nghiệm hiệu chuẩn; chúng không bắt được hiện tượng trôi áp lực nứt động.

1.4 Hồ chứa nước

Bể thép gắn ngang. tường 2mm. Sơn tĩnh điện từ trong ra ngoài. Tấm vách ngăn bên trong để giảm vết dầu trên mặt đất không bằng phẳng.

Dung tích: 4L, 6L, 8L, 12L, 15L.

Nắp thở có bộ phận lọc 40 micron. Bạn sẽ ngạc nhiên về số lượng thiết bị bị hỏng do ai đó làm mất nắp thông gió và bụi bẩn lọt vào. Một hạt cát có kích thước 150 micron sẽ làm hỏng vỏ bơm bánh răng trong khoảng 20 chu kỳ.

II. Thông số kỹ thuật

III. Kịch bản ứng dụng

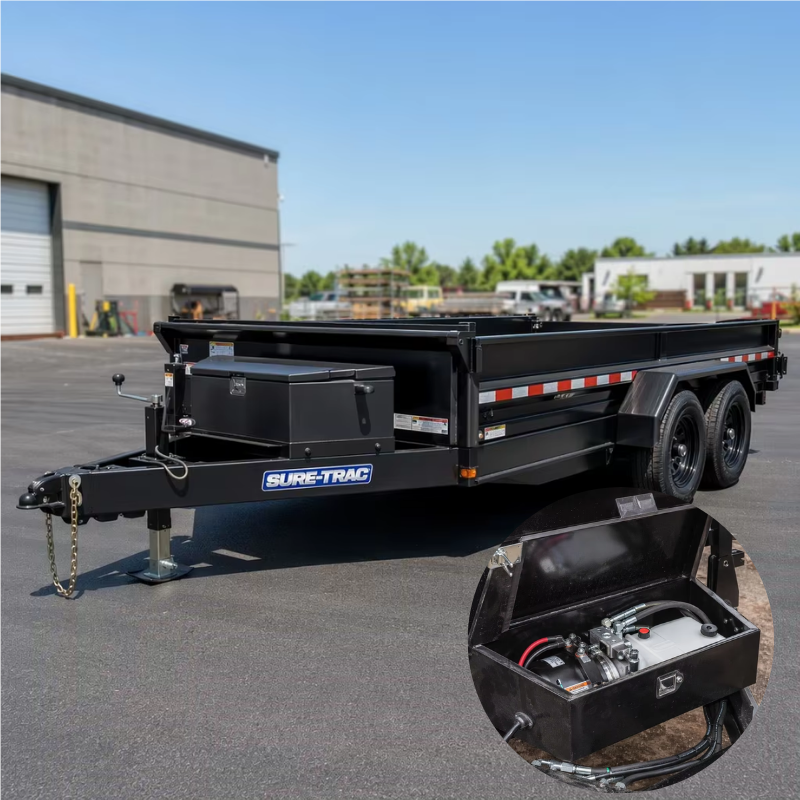

3.1 Xe moóc ben (2-10 Tấn)

Đây là 70% công suất mà dòng PU của chúng tôi cung cấp. Rơ moóc tự đổ 5 tấn một trục có cần trục dạng ống lồng 4 tầng cần khoảng 16 MPa để bẻ tải ở góc nghiêng 45°. PU-3000 ở 20 MPa cho biên độ 25%. Biên độ đó quan trọng khi tải trọng là cát ướt chứ không phải sỏi khô.

Thiết bị được gắn trên lưỡi xe moóc, bên trong vỏ thép. Cáp chạy từ pin đến động cơ tối thiểu phải là 35 mm2 khi chạy dưới 3 mét. Chúng tôi bao gồm một rơle contactor 200A với mỗi thiết bị. Đừng bỏ qua rơle. Bạn sẽ hàn các tiếp điểm điện từ trong bộ điều khiển thủ công.

3.2 Xe kéo ô tô / Rơ moóc sàn nghiêng

Yêu cầu lưu lượng thấp hơn. Một xi lanh có đường kính 3 inch một tầng chạy hành trình 24 inch cần khoảng 2,8 lít để giãn nở. Với tốc độ 5 L/phút từ PU-2000 với bơm 2,0 cc, sàn đó nghiêng trong khoảng 34 giây. Đủ êm để xe không bị lắc lư.

3.3 Xe nâng cắt kéo & Xe cẩu dịch vụ

Những ứng dụng này yêu cầu nắm giữ. Khi xi lanh dừng lại, nó phải dừng lại - không bị trôi, không bị trôi trong hơn 8 giờ. Chúng tôi chỉ định một van kiểm tra do phi công vận hành trên khối van cho các đơn đặt hàng này. Những chiếc ghế hình nộm dựa vào một bề mặt có lớp phủ. Rò rỉ ở áp suất định mức 80%: dưới 0,1 cc mỗi phút.

3.4 Model Palăng tương thích

Dòng PU của chúng tôi được kết hợp sẵn với xi lanh tời điện HCIC:

IV. Câu hỏi thường gặp

V. Sản xuất - Cách chúng tôi xây dựng nó

Vỏ động cơ bắt đầu bằng ống thép 1050. Chúng tôi cắt nó, ốp mặt vào cả hai đầu và mang đế stato đến dung sai H7 trên máy tiện CNC. Stator được ép vào với độ nhiễu 0,02 mm. Quá lỏng lẻo và nó rung. Quá chặt có thể làm nứt vỏ trong thời tiết lạnh.

Các bánh răng bơm được mài từ 20CrMnTi, sau đó được cacbon hóa đến độ sâu vỏ 0,8-1,0 mm ở 58-62 HRC. Vỏ hộp số được mài giũa thành lỗ khoan Ra 0,4 μm. Khe hở đầu bánh răng: 0,06-0,10 mm. Dưới 0,06 mm và sự giãn nở nhiệt sẽ khóa các bánh răng. Trên 0,10 mm và hiệu suất thể tích giảm xuống dưới 85%.

Mỗi đơn vị lắp ráp sẽ được đưa lên băng ghế thử nghiệm. Chúng tôi đăng nhập:

• Dòng điện không tải (đường cơ sở cho việc ghép nối động cơ/máy bơm đó)
• Tốc độ dòng chảy ở áp suất ngược 10 MPa
• Áp suất nứt van giảm áp
• Rò rỉ bên trong ở áp suất định mức 80% (giữ trong 30 giây)
• Amp rút ở mức đầy tải

Tất cả dữ liệu được đưa vào một tờ kiểm tra được đánh số thứ tự. Bạn nhận được một bản sao với đơn vị.

VI. Giới thiệu về HCIC

HCIC đã sản xuất các sản phẩm thủy lực từ năm 1998. Hơn 300 nhân viên. Ba nhà máy ở tỉnh Sơn Đông. Doanh thu hàng năm hơn 54 triệu USD. Sản phẩm được vận chuyển đến hơn 50 quốc gia.

Chúng tôi không phải là một công ty thương mại. Chúng tôi sở hữu dây chuyền CNC, máy hàn, máy mài và bàn thử nghiệm. Khi bạn gửi email cho chúng tôi về bộ nguồn thủy lực, bạn đang nói chuyện với những người gia công khối van chứ không phải người trung gian chưa bao giờ nhìn thấy bên trong máy bơm.

Đội ngũ R&D của chúng tôi bao gồm 10 kỹ sư với 15-25 năm kinh nghiệm trong lĩnh vực thủy lực. Chúng tôi không chỉ sao chép thiết kế của đối thủ cạnh tranh. Khi khách hàng gửi cho chúng tôi báo cáo lỗi, nhóm kỹ thuật của chúng tôi sẽ mổ xẻ toàn bộ — luyện kim, hoàn thiện bề mặt, kiểm tra kích thước — và đưa ra hành động khắc phục trong vòng 14 ngày.

Chứng nhận ISO 9001:2015. Dây chuyền thấm nitơ QPQ trong nhà. Thử nghiệm phun muối theo tiêu chuẩn ASTM B117.

Chúng tôi cũng sản xuất:

• Xi lanh ống lồng tác động kép (xử lý chất thải, rơ moóc)
• Xi lanh hệ thống bạt
• Xi lanh ống chéo hàn
• Xi lanh thanh giằng (AG và công nghiệp)
• Xi lanh cày tuyết
• Bộ ống góp thủy lực và cụm van tùy chỉnh
