Xem lại kích thước xi lanh thủy lực khoan đôi 53-4592-106, hành trình 106,06 inch, cổng NPTF 3/4 inch và trọng lượng danh mục 208 lb cho thiết bị OEM di chuyển dài.

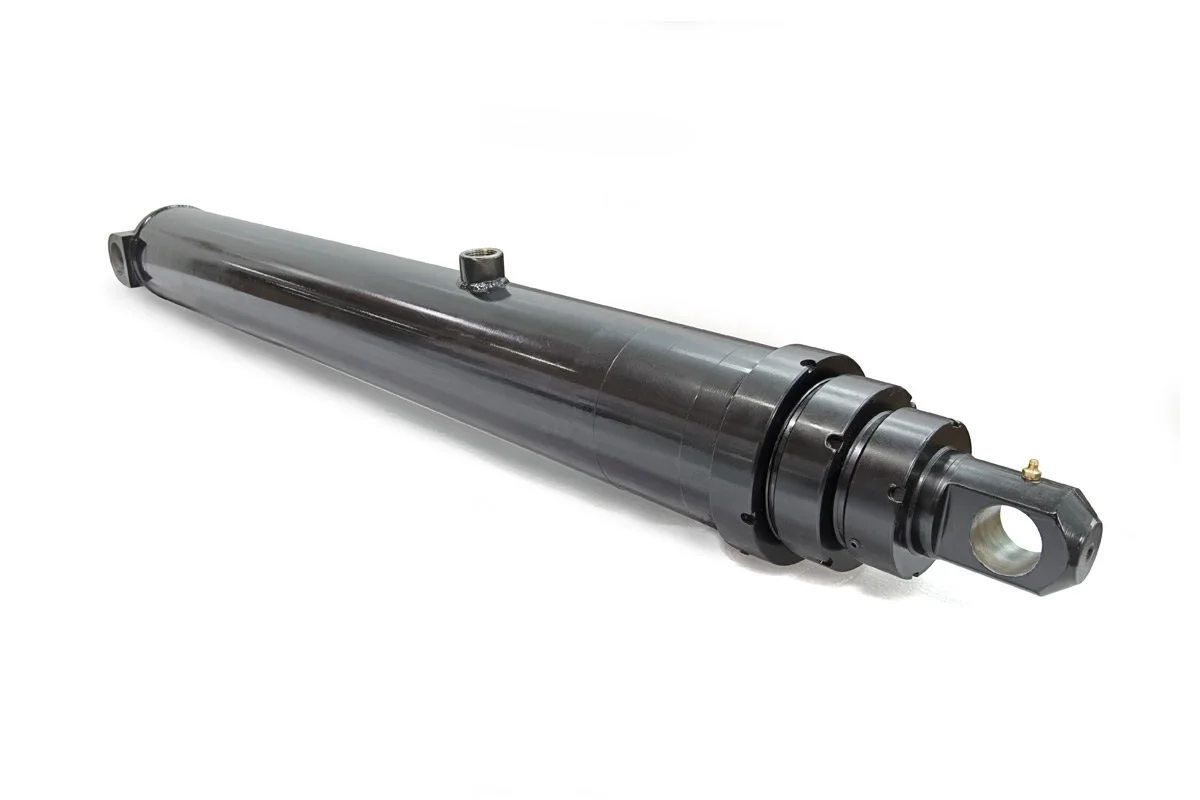

Stroke:
2.694 mmClosed length,:
1.219 mmExtended length:
3.913 mmPort:

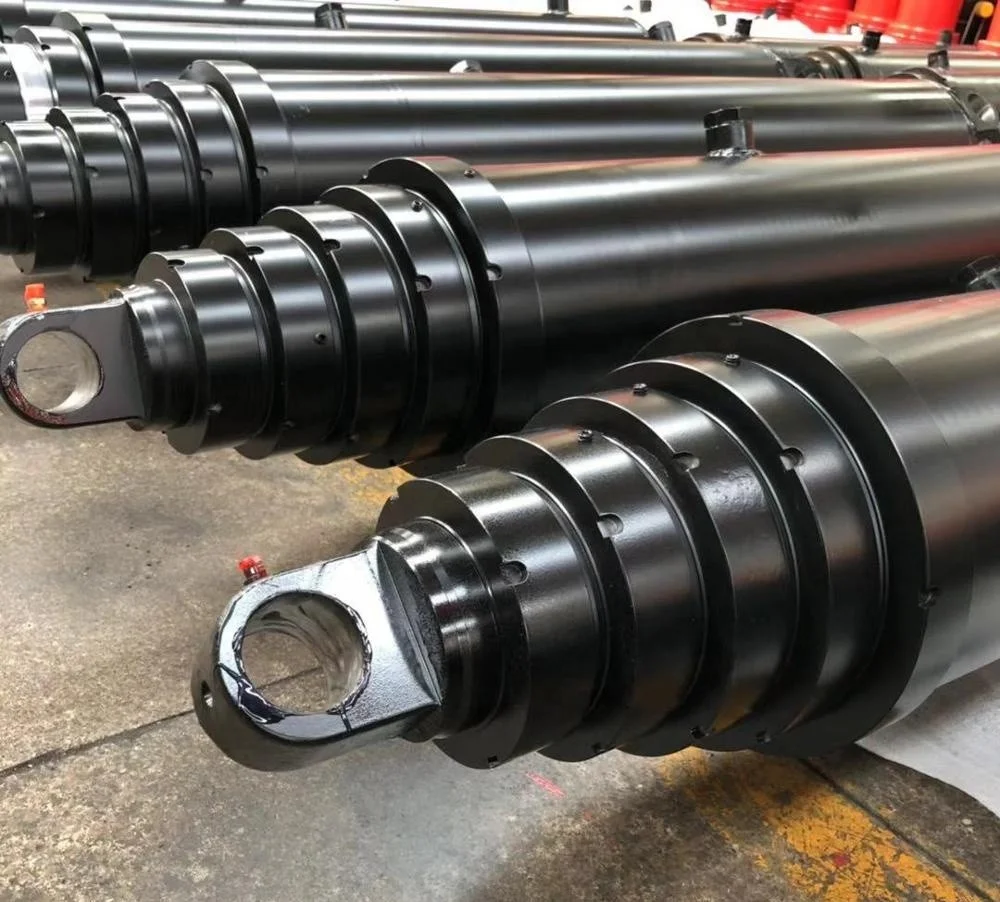

3/4 trong NPTFXi lanh thủy lực khoan đôi 53-4592-106 là mẫu 4000 Series hành trình dài được liệt kê trong danh mục HCIC-2026. Hành trình danh mục 106,06 inch của nó đặt nó vào một cuộc thảo luận lắp đặt khác với một thiết bị truyền động nhỏ gọn: máy phải có chỗ cho sự thay đổi dài về khoảng cách giữa chốt và các giá đỡ và ống mềm phải được kiểm soát trong suốt chuyển động.
Đối với nhóm xây dựng OEM hoặc nhóm bảo trì, điểm bắt đầu hữu ích là hàng chiều hoàn chỉnh. Nó bao gồm hành trình, chiều dài khép kín, chiều dài mở rộng, kích thước lắp đặt, cổng, thể tích dầu và trọng lượng. Những giá trị này giúp các kỹ sư so sánh mô hình với xi lanh hiện có hoặc cách bố trí máy mới trước khi yêu cầu báo giá dự án.
| Mục | Giá trị inch | Giá trị số liệu |
|---|---|---|
| Người mẫu | 53-4592-106 | 53-4592-106 |
| Loạt | Dòng 4000 | Dòng 4000 |
| Đột quỵ, A | 106,06 trong | 2.694 mm |
| Chiều dài đóng, B | 48,00 phút | 1.219 mm |
| Chiều dài mở rộng, C | 154,06 trong | 3.913 mm |
| Kích thước D | 1,50 inch | 38mm |
| Kích thước E | 2,06 inch | 52mm |
| Kích thước F | 2,00 inch | 51mm |
| Kích thước G | 7 giờ 00 phút | 178 mm |
| Kích thước J | 2,06 inch | 52mm |
| Kích thước K | 19 giờ 50 phút | 495mm |
| Cảng | 3/4 trong NPTF | 3/4 trong NPTF |
Danh mục này không cung cấp bảo đảm áp suất, tải trọng hoặc tuổi thọ chung cho 53-4592-106. Lựa chọn cuối cùng yêu cầu đường dẫn tải thực tế của máy, điều kiện thủy lực và xem xét an toàn.

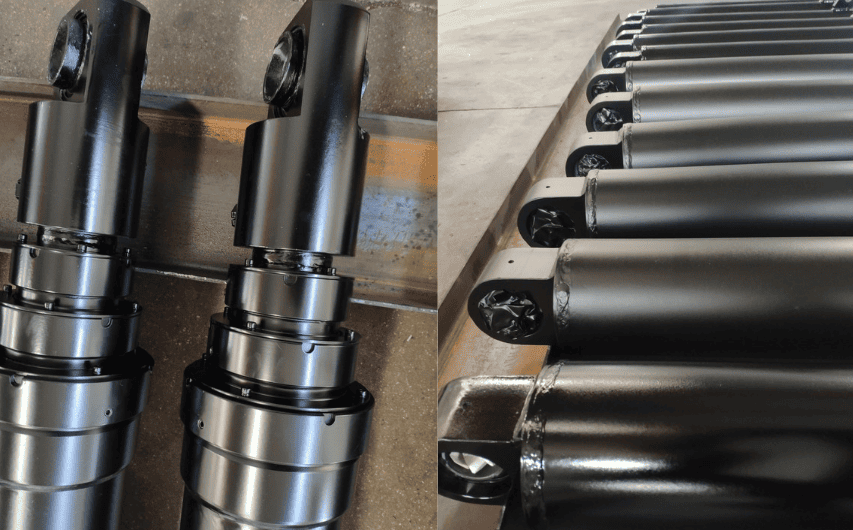

Xi lanh pin-to-pin không hoạt động độc lập. Chốt cố định, chốt chuyển động và cơ cấu được kết nối xác định chuyển động. Đối với 53-4592-106, danh mục liệt kê 48,00 inch khi đóng và 154,06 inch khi mở rộng. Do đó, máy cần một đường dẫn được kiểm soát xuyên qua sự thay đổi lớn về khoảng cách giữa chốt và tâm.
Trước khi cài đặt, hãy ánh xạ hai vị trí cuối và một số vị trí trung gian. Kiểm tra xem xi lanh có nằm trong phạm vi góc dự định hay không, liệu các giá đỡ có mang tải theo đúng hướng hay không và liệu cấu trúc xung quanh có chừa chỗ cho chuyển động của thân, thanh, chốt và ống hay không.
Một cú đánh dài cũng làm cho việc định tuyến trở nên quan trọng hơn. Các ống mềm phải đi theo cụm chuyển động mà không bị giãn, vướng hoặc cọ xát vào khung. Các nhóm dịch vụ phải có thể tiếp cận cổng và lắp đặt phần cứng mà không cần tháo dỡ các thiết bị không liên quan.

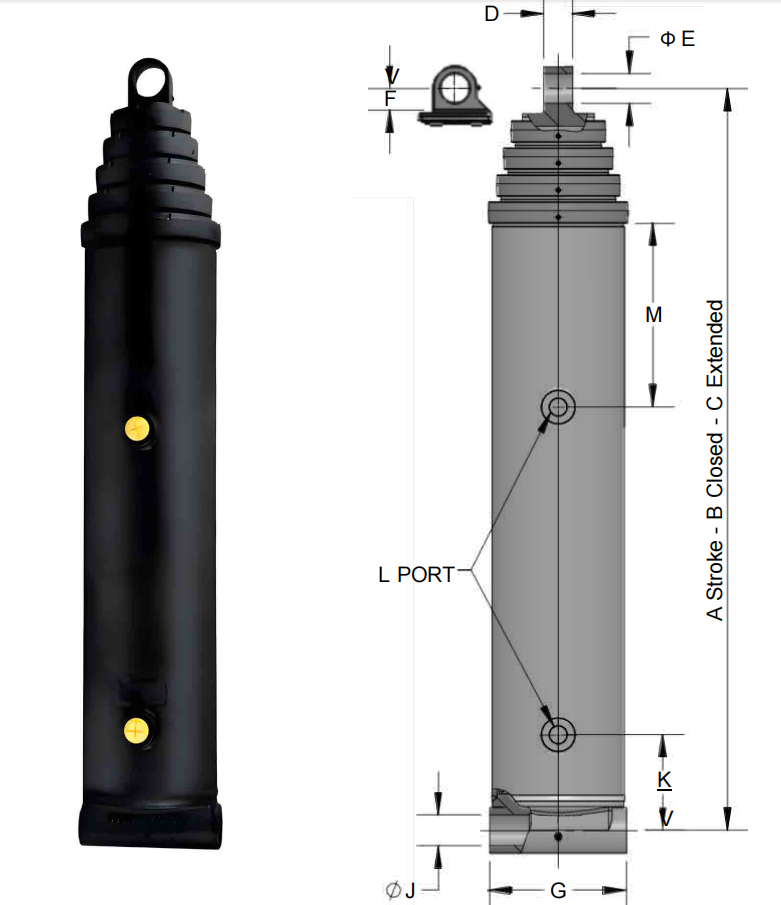

Các kích thước danh mục D, E, F, G, J và K cung cấp điểm bắt đầu về kích thước cho việc bố trí lắp đặt. So sánh chúng với bản vẽ máy thay vì cho rằng hành trình dài là yêu cầu duy nhất về đồ đạc.
Cổng 3/4 trong NPTF phải phù hợp với thông lệ lắp đặt và lắp đặt hệ thống ống nước thủy lực hiện có. Xác minh bộ chuyển đổi, phương pháp bịt kín, bán kính uốn ống và hướng cổng trước khi lắp đặt xi lanh trong không gian hạn chế.
Hàng sản phẩm liệt kê thể tích dầu đổ đầy là 1,7 gallon và thể tích dầu mở rộng là 6,0 gallon. Hệ thống thủy lực phải có đủ thể tích bình chứa hữu ích cho xi lanh, ống mềm, khối van và vị trí vận hành thực tế. Các giá trị danh mục này không phải là phép tính kích thước hồ chứa hoàn chỉnh.
Trọng lượng được liệt kê là 208 lb. Giá trị đó quan trọng trong quá trình vận chuyển, lập kế hoạch lắp đặt và thiết kế giá đỡ. Cung cấp phương pháp nâng an toàn và xác nhận rằng kết cấu máy có thể đỡ được xi lanh và truyền tải trọng làm việc qua các khớp chốt.
53-4592-106 có thể được xem xét cho các dự án thay thế và thiết bị OEM có hành trình dài sử dụng trụ nối chốt. Nó là ứng cử viên cho các cơ chế trong đó các điểm lắp cố định và di chuyển cách xa nhau khi mở rộng hoàn toàn, miễn là hình dạng máy phù hợp với kích thước danh mục.
Báo giá không nên chỉ dựa vào số model. HCIC cần bản vẽ máy hoặc các phép đo hiện trường chính xác, áp suất vận hành, hướng tải, tần số chu kỳ, chi tiết chốt và thông tin kết nối thủy lực để đánh giá ứng dụng.
Xi lanh thủy lực nối chốt 53-4592-106 là tùy chọn Dòng 4000 hành trình dài dành cho các cơ cấu cần thay đổi xác định khoảng cách giữa chốt. Hành trình 106,06 inch, chiều dài đóng 48,00 inch, chiều dài mở rộng 154,06 inch, 3/4 cổng NPTF, giá trị lấp đầy 1,7 gallon, giá trị mở rộng 6,0 gallon và trọng lượng danh mục 208 lb mang lại cho nhóm OEM cơ sở chính xác để xem xét đồ đạc ban đầu.
Gửi hình học chuyển động đầy đủ, chi tiết lắp đặt, dữ liệu thủy lực và kế hoạch xử lý tới HCIC trước khi đặt hàng. Thông tin đó là cần thiết để xác định xem mô hình hành trình dài này có phù hợp với máy hoàn chỉnh hay không.
