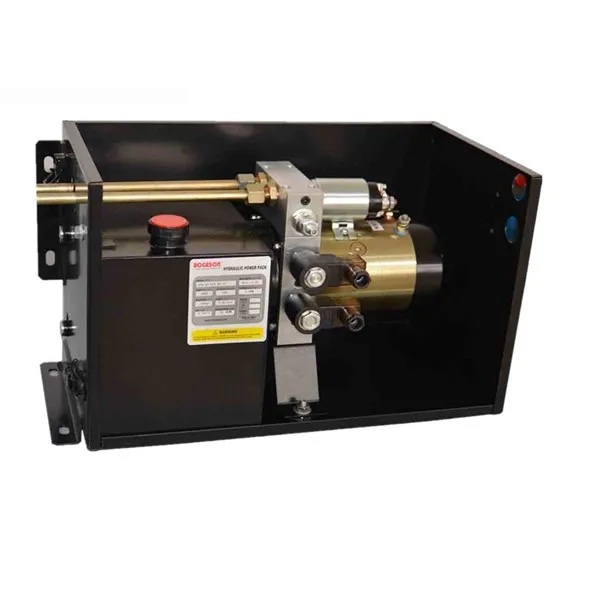

HCPDDD là bộ nguồn thủy lực tác động kép có lưu lượng 1,2 GPM, bình chứa 8 gallon, cổng SAE #6 và hai mạch điều khiển 3.000 PSI cho xe moóc.
Type:
2 diễn xuất képFlow:
1,2 GPMPort size:
SAE #6Tank size:
8 cô gáiBộ nguồn thủy lực tác động kép HCPGDD dành cho xe moóc được liệt kê cho các hệ thống cần hai chức năng thủy lực tác động kép được điều khiển độc lập. Danh mục HCIC-2026 xác định mô hình này với lưu lượng 1,2 GPM, bình chứa 8 gallon, 3.000 PSI và hai cấu hình van 4 chiều, 3 vị trí vận hành bằng điện từ.
Sự sắp xếp kép đó có thể phù hợp khi một bộ nguồn rơ moóc phải điều khiển hai chức năng tác động kép riêng biệt, chẳng hạn như bộ truyền động đổ và chức năng thủy lực phụ trợ. Mạch thực tế vẫn cần được xem xét lại dựa trên các xi lanh, nguồn cung cấp pin, trình tự van, cách bố trí ống và không gian lắp đặt sẵn có.
| Mục | Thông tin danh mục |
|---|---|
| Người mẫu | HCPGDD |
| Kiểu | 2 diễn xuất kép |
| Chảy | 1,2 GPM |
| Kích thước cổng | SAE #6 |
| Kích thước bể | 8 cô gái |
| Thông số áp suất | 3.000 PSI |
| Định giá | Điện từ hoạt động; 4 chiều, 3 vị trí; 4 chiều, 3 vị trí |
| Nguồn danh mục | HCIC‑2026, trang 16 |
Bảng ghi lại dữ liệu nhận dạng danh mục. Nó không thiết lập khả năng nâng chung, thời gian chu kỳ được đảm bảo, công suất dòng chảy đồng thời hoặc cấu hình nối dây hoàn chỉnh.
Chức năng thủy lực tác động kép cần dầu dẫn vào hai bên của xi lanh. Một hướng mở rộng bộ truyền động; vị trí van lùi sẽ đưa dầu sang phía đối diện để rút lực. Danh sách HCPDDD hiển thị hai cách bố trí van tác động kép, do đó bộ nguồn khác với HPU tác động kép mạch đơn.
Đối với nhà sản xuất xe kéo OEM, câu hỏi quan trọng là hai chức năng này sẽ được sử dụng như thế nào. Họ sẽ chạy từng cái một phải không? Có một chức năng nào được ưu tiên không? Hệ thống điều khiển có ngăn chặn các lệnh xung đột không? Có bao nhiêu dòng chảy có sẵn khi cả hai mạch đang hoạt động? Những điểm này phải được xác nhận trong sơ đồ thủy lực thay vì giả định từ tên model.
Danh mục liệt kê hai cấu hình van 4 chiều, 3 vị trí hoạt động bằng điện từ. Điều này cung cấp cấu trúc điều khiển cần thiết cho hai chức năng tác động kép, trong khi logic điều khiển cuối cùng phụ thuộc vào hệ thống dây điện, công tắc, điều khiển từ xa và trình tự máy được chọn cho rơ moóc.
Luồng 1,2 GPM được liệt kê là điểm khởi đầu để ước tính tốc độ của bộ truyền động. Nếu hai chức năng chia sẻ lưu lượng bơm sẵn có thì thời gian di chuyển thực tế phụ thuộc vào cách bố trí mạch và trình tự vận hành. Không trình bày 1,2 GPM là lưu lượng đảm bảo cho cả hai xi-lanh cùng lúc mà không có xác nhận của hệ thống.
Bể 8 gallon là giá trị danh mục cho HCPDDD. Mức dầu vận hành chính xác vẫn phải được xem xét dựa trên thể tích xi lanh, độ dịch chuyển phía thanh truyền, thể tích ống mềm, dòng hồi lưu và vị trí lắp đặt của bình chứa. Một bể lớn hơn không tự mình giải quyết được mạch xi lanh có kích thước nhỏ hơn hoặc trình tự van không chính xác.
Mỗi kết nối thủy lực phải được kiểm tra theo tiêu chuẩn ống dẫn rơ-moóc và bộ chuyển đổi. Xác nhận cổng nào thuộc từng chức năng tác động kép, xác định đường dẫn áp suất và đường hồi lưu, cung cấp bán kính uốn cong ống phù hợp và để lại quyền truy cập để bảo trì.
HCPDDD được liệt kê trong HPU của HCIC cho phần xe moóc. Việc lắp đặt thực tế cũng cần không gian cho động cơ, bình chứa, dây van, cáp ắc quy và các đầu nối ống. Việc tiếp cận với nước bắn tung tóe, độ rung, nhiệt và bảo trì phải được xem xét trước khi bao bọc bộ nguồn.
HCPDDD có thể được xem xét cho các xe moóc tự đổ yêu cầu hai chức năng thủy lực tác động kép từ một gói bộ nguồn. Nó có thể liên quan đến các bản dựng OEM, các dự án thay thế và hệ thống rơ-moóc có bộ truyền động chính cùng với chức năng phụ trợ.
Nó tự động không phải là sự lựa chọn chính xác cho một xi lanh tác động kép, mạch tăng/giảm trọng lực hoặc một hệ thống cần bố trí dòng chảy và áp suất khác. Ứng dụng phải phù hợp với trình tự điều khiển thực tế.
Để có câu hỏi về HCPDD, hãy chuẩn bị:
Những chi tiết này giúp HCIC xem xét mạch kép như một hệ thống hoàn chỉnh và xác định mọi yêu cầu về dây, ống hoặc điều khiển dành riêng cho dự án trước khi sản xuất.
Bộ nguồn thủy lực tác động kép HCPGDD dành cho xe moóc là một tùy chọn được xác định theo danh mục cho hai chức năng thủy lực tác động kép. Dữ liệu nhận dạng chính của nó là lưu lượng 1,2 GPM, cổng SAE # 6, bình chứa 8 gallon, 3.000 PSI và hai cấu hình van 4 chiều, 3 vị trí vận hành bằng điện từ.
Để có báo giá hữu ích, hãy gửi dữ liệu cho cả hai xi lanh, trình tự điều khiển, nguồn điện, sơ đồ thủy lực và ảnh lắp đặt. Sau đó, HCIC có thể xem xét liệu cấu hình HCPDDD có phù hợp với hệ thống thủy lực hoàn chỉnh của xe moóc hay không.
HCIC cung cấp xi lanh thủy lực, bộ nguồn thủy lực và các bộ phận thủy lực liên quan cho thiết bị vận chuyển, xử lý chất thải, xây dựng và công nghiệp. Sự phù hợp của sản phẩm cuối cùng phải được xác nhận dựa trên thiết kế máy hoàn chỉnh và các yêu cầu an toàn hiện hành.
