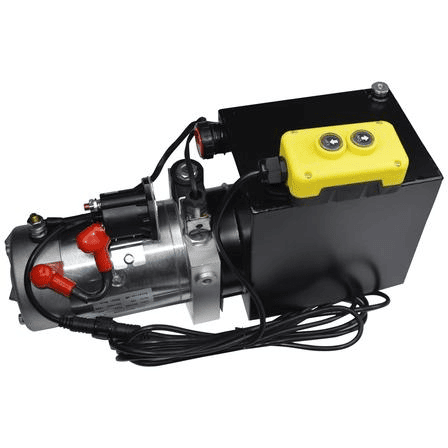

Bộ nguồn thủy lực tác động kép HCPGD dành cho xe rơ moóc cung cấp lưu lượng 1,2 GPM, áp suất 3.000 PSI và bình chứa 6 gallon cho hệ thống thủy lực xe moóc.
Product type:
bộ nguồn thủy lực tác động képFlow rate:
1,2 GPMPort size:
SAE #6Tank size:
6galBộ nguồn thủy lực tác động kép HCPGD dành cho xe ben. Danh mục chỉ định tốc độ dòng 1,2 GPM, bình chứa 6 gallon, mức áp suất 3.000 PSI và cổng SAE #6. Bố trí van 4 chiều, 3 vị trí hoạt động bằng điện từ của nó dành cho các mạch thủy lực cần chuyển động được cấp nguồn theo cả hai hướng.
Đối với một người đóng xe moóc hoặc đội bảo trì đội xe, điểm quan trọng không chỉ đơn giản là kích thước động cơ và bình chứa. HPU phải phù hợp với xi lanh, nguồn điện sẵn có, dầu thủy lực, bố trí ống mềm và chuyển động cần thiết. Bài viết này giải thích ý nghĩa của đặc tả HCPGD và thông tin nào cần được xác nhận trước khi đặt hàng.
Một bộ nguồn thủy lực chuyển đổi năng lượng điện thành dòng chảy và áp suất thủy lực. Máy bơm sẽ đưa dầu đến phía đã chọn của xi lanh tác động kép. Khi van thay đổi vị trí, mạch sẽ đảo ngược dòng dầu để xi lanh có thể giãn ra và co lại dưới tác dụng của thủy lực.
Do đó, bộ nguồn thủy lực tác động kép HCPGD phù hợp với thiết kế xe moóc cần có chức năng kéo dài được cấp điện và chức năng rút lại được cấp điện. Chuyển động chính xác vẫn phụ thuộc vào thể tích xi lanh, tải trọng, cài đặt giảm áp, kích thước ống và mạch điều khiển. HPU nên được chọn như một phần của hệ thống thủy lực hoàn chỉnh chứ không phải là một bộ phận biệt lập.
| Mục | Đặc điểm kỹ thuật danh mục |
|---|---|
| Người mẫu | HCPGD |
| Loại sản phẩm | Bộ nguồn thủy lực tác động kép |
| Ứng dụng được liệt kê trong danh mục | Xe kéo đổ |
| Tốc độ dòng chảy | 1,2 GPM |
| Kích thước cổng | SAE #6 |
| Kích thước bể | 6 cô gái |
| Áp lực | 3.000 PSI |
| Định giá | Điện từ hoạt động; 4 chiều, 3 vị trí |
Đây là các giá trị HCPGD được công bố trong danh mục HCIC-2026. Danh mục này không cung cấp đầy đủ dòng điện động cơ, dung lượng pin, chu kỳ làm việc, cài đặt van giảm áp hoặc sơ đồ nối dây bộ điều khiển cho model này. Những chi tiết đó phải được xác nhận theo yêu cầu của dự án trước khi phê duyệt sản xuất.
Van 4 chiều, 3 vị trí mang lại cho bộ nguồn một cấu trúc điều khiển hướng cho bộ truyền động thủy lực tác động kép. Một cổng làm việc có thể dẫn dầu để kéo dài xi lanh trong khi cổng còn lại đưa dầu về thùng. Trong lệnh ngược lại, đường dẫn luồng sẽ đảo ngược.
Vị trí trung tâm là một chi tiết thiết kế phải được xác nhận bằng thông số kỹ thuật của mạch và van cuối cùng. Nó ảnh hưởng đến cách hoạt động của bộ truyền động khi lệnh điện được giải phóng. Nhà sản xuất xe moóc không nên giả sử điều kiện trung tâm mà không xem xét sơ đồ thủy lực, các yêu cầu kiểm soát tải trọng và phương pháp hạ thấp an toàn.
Kết nối cổng SAE #6 cũng cần được kiểm tra theo tiêu chuẩn ống, bộ chuyển đổi và phụ kiện đã chọn. Thực hành xác định ren và bịt kín ren chính xác rất quan trọng vì một rò rỉ kết nối nhỏ có thể đưa không khí vào, làm mất dầu và làm cho chuyển động của rơ-moóc không ổn định.
HCPGD được liệt kê với một thùng chứa 6 gallon. Thể tích bình chứa cung cấp nơi hồi dầu và giúp hệ thống quản lý lượng dầu theo yêu cầu của xi lanh. Kích thước bể yêu cầu không được xác định chỉ bằng lỗ xi lanh. Nó cũng phụ thuộc vào hành trình xi lanh, thể tích thanh truyền, cách bố trí mạch điện, thể tích ống mềm, mức dầu, không gian lắp đặt sẵn có và chu trình vận hành.
Bể chứa phải được lắp đặt chắc chắn và được định vị sao cho đường hút, đường hồi lưu và đường tiếp cận dịch vụ vẫn khả dụng. Trước khi đặt hàng, người lắp đặt phải xác nhận kích thước thực tế của bình chứa, hướng lắp đặt, cách bố trí bộ nạp và ống thông hơi cũng như mức dầu có thể sử dụng được với HCIC.
Danh mục liệt kê 1,2 GPM cho HCPGD và 3.000 PSI cho thông số áp suất. Những giá trị này không được chuyển đổi trực tiếp thành thời gian nâng hoặc sức nâng của rơ-moóc được đảm bảo. Tốc độ thực tế phụ thuộc vào thể tích xi lanh và tải trọng. Áp suất làm việc thực tế phụ thuộc vào lực yêu cầu, hình học cơ học, ma sát, hạn chế và bảo vệ giảm nhẹ.
Kiểm tra đơn giản đầu tiên là so sánh thể tích xi lanh cần thiết với lưu lượng có sẵn. Một xi lanh lớn hơn cần nhiều dầu hơn để hoàn thành cùng một hành trình, do đó chuyển động của nó thường sẽ mất nhiều thời gian hơn ở cùng một tốc độ dòng chảy. Người thiết kế hệ thống cũng nên xem xét dòng hồi lưu từ phía thanh truyền của xi lanh tác động kép, chiều dài ống và độ nhớt phụ thuộc vào nhiệt độ của dầu thủy lực.
Giá trị danh mục 3.000 PSI là giới hạn thiết kế hệ thống được kiểm tra đối với xi lanh, ống mềm, phụ kiện và các bộ phận điều khiển. Không nên coi đó là một lời hứa rằng mọi xe moóc sẽ hoạt động liên tục ở áp suất đó.
Trước khi lắp bộ nguồn thủy lực tác động kép HCPGD, hãy xác nhận các điểm sau:
1. Khả năng tương thích xi lanh:Xác minh rằng bộ truyền động được kết nối đang hoạt động kép và cả hai cổng đều được xác định chính xác.
2. Cung cấp điện:Xác nhận điện áp, nhu cầu hiện tại, bảo vệ cầu chì, kích thước cáp và khả năng tương thích của công tắc điều khiển.
3. Kết nối thủy lực:Nối các cổng SAE #6 với các ống mềm và bộ chuyển đổi chính xác. Giữ đường hút và đường hồi sạch sẽ.
4. Vị trí hồ chứa:Để lại đủ không gian cho việc đổ đầy, kiểm tra, làm sạch và bảo trì trong tương lai.
5. Bảo vệ áp lực:Xác nhận việc bố trí van giảm áp và áp suất an toàn cho toàn bộ mạch.
6. Kiểm soát tải:Xem lại cách giữ và hạ thùng đổ nếu nguồn điện bị gián đoạn.
7. Loại bỏ không khí:Đổ đầy dầu đã được phê duyệt, xả mạch theo thiết kế hệ thống và kiểm tra mức dầu trong bể chứa sau một số chu kỳ được kiểm soát.
HCIC sẽ nhận được sơ đồ bố trí rơ moóc, dữ liệu xi lanh, điện áp cung cấp cần thiết và sơ đồ thủy lực trước khi cấu hình cuối cùng được phê duyệt.
Áp suất không quyết định hiệu suất hệ thống hoàn chỉnh. Lực xi lanh, đòn bẩy cơ học và yêu cầu về dòng chảy phải được xem xét cùng nhau.
Giá trị 1,2 GPM liên quan đến lưu lượng dầu chứ không liên quan trực tiếp đến khối lượng mà rơ-moóc có thể nâng. Khả năng chịu tải phụ thuộc vào kết cấu xi lanh, rơ moóc cũng như mạch thủy lực.
Hệ thống tác động kép cần được định tuyến chính xác ở cả hai phía của bộ truyền động. Việc xác định ống không chính xác có thể khiến xi lanh di chuyển sai hướng hoặc không rút lại được như dự định.
Van 4 chiều, 3 vị trí phải phù hợp với trạng thái trung tính cần thiết và bố trí hạ thấp an toàn.
Để có báo giá bộ nguồn thủy lực tác động kép HCPGD, hãy cung cấp:
Loại xe kéo và ứng dụng dự định
Thông tin này cho phép kiểm tra cấu hình HPU dựa trên hệ thống rơ moóc hoàn chỉnh thay vì chỉ trích dẫn từ một số.
HCPGD tác dụng đơn hay tác dụng kép?
Danh mục HCIC-2026 liệt kê HCPGD là bộ nguồn thủy lực tác động kép.
Tốc độ dòng chảy nào được liệt kê cho HCPGD?
Danh mục liệt kê tốc độ dòng chảy là 1,2 GPM.
HCPGD sử dụng kích thước bể nào?
Danh mục liệt kê một bể chứa 6 gallon.
Kích thước cổng nào được chỉ định?
Danh mục liệt kê kích thước cổng SAE #6.
Danh mục có xác nhận mọi chi tiết về điện không?
Không. Bảng mô hình không cung cấp dòng điện động cơ, sơ đồ nối dây hoặc thông số kỹ thuật chu kỳ nhiệm vụ hoàn chỉnh. Những điểm này cần được xác nhận cho đoạn giới thiệu dự định.
Bộ nguồn thủy lực tác động kép HCPGD là một tùy chọn HPU xe moóc được xác định với dữ liệu về lưu lượng, bể chứa, áp suất và van được liệt kê trong danh mục. Để có báo giá đáng tin cậy, hãy gửi cho HCIC thông số kỹ thuật của xi lanh, nguồn điện, sơ đồ thủy lực và các ràng buộc lắp đặt.
Sau đó, HCIC có thể xem xét xem cấu hình HCPGD có khớp với ứng dụng hoàn chỉnh hay không và xác định mọi chi tiết dành riêng cho dự án cần xác nhận trước khi sản xuất.
