Xi lanh thủy lực cho máy gặt

1. Định nghĩa sản phẩm và kịch bản ứng dụng

1.1 Định nghĩa sản phẩm

Chúng tôi chế tạo xi lanh thủy lực chuyên dụng cho tất cả các loại máy thu hoạch, bao gồm máy gặt đập liên hợp, máy gặt ngô và lúa. Các bộ phận này chuyển năng lượng thủy lực thành chuyển động thẳng và được chế tạo đủ bền để đối phó với điều kiện làm việc khắc nghiệt ở trang trại. Nó chuyển đổi áp suất thủy lực thành lực cơ học tuyến tính để điều khiển các bộ phận chuyển động quan trọng trên máy gặt.

Không giống như các xi lanh công nghiệp đa năng, nó được thiết kế để chịu được độ rung cao, bụi nặng, bùn, dao động nhiệt độ rộng và hoạt động liên tục trong nhiều giờ trên các cánh đồng nông trại. Đặc điểm cốt lõi: chuyển động tốc độ thấp ổn định, khả năng chống va đập mạnh, độ kín đáng tin cậy và tuổi thọ mỏi dài.

1.2 Kịch bản ứng dụng

Xi lanh thủy lực này hoàn toàn phù hợp với các mẫu máy gặt phổ biến dành cho các trang trại thương mại quy mô lớn ở Bắc Mỹ, Châu Âu, Úc và Đông Nam Á, thích ứng với các hoạt động thu hoạch cơ giới hóa trên diện rộng tại địa phương:

Các vị trí tiêu biểu:

• Xi lanh nâng tiêu đề:Áp dụng để thu hoạch ngũ cốc trên các trang trại rộng lớn bằng phẳng ở Hoa Kỳ, Canada và Úc. Nó điều chỉnh linh hoạt chiều cao cắt để thích ứng với mặt bằng ruộng không bằng phẳng và chiều cao sinh trưởng của cây trồng khác nhau, giảm thất thoát hạt trong quá trình thu hoạch liên tục trên quy mô lớn.
• Xi lanh điều chỉnh cuộn:Thích hợp cho các kịch bản thu hoạch lúa mì và lúa mạch ở Châu Âu, tối ưu hóa góc cho ăn của cây trồng để giải quyết tình trạng tắc nghẽn cho ăn do trồng cây dày đặc ở đất nông nghiệp năng suất cao ở nước ngoài.
• Xi lanh dỡ thùng chứa ngũ cốc:Được thiết kế dành cho máy thu hoạch công suất lớn sử dụng tại các trang trại ngô và đậu nành của Mỹ, hỗ trợ các hoạt động dỡ hàng tốc độ cao thường xuyên để cải thiện hiệu quả thu hoạch tổng thể cho đất nông nghiệp có diện tích lớn.
• Xi lanh điều chỉnh khoảng cách đập:Thích ứng với việc thu hoạch cây trồng đa dạng ở các vùng trồng hỗn hợp ở Châu Âu, điều chỉnh khoảng cách đập lúa mì, gạo, ngô và đậu nành để đáp ứng nhu cầu thu hoạch luân canh nhiều vụ tại địa phương.
• Xi lanh cân bằng khung gầm:Được sử dụng rộng rãi trên đất nông nghiệp đồi núi ở Nam Âu và Đông Nam Á, giữ cho máy gặt ổn định trên các cánh đồng dốc và đảm bảo hoạt động bình thường ở địa hình phức tạp ở nước ngoài.

2. Thông số kỹ thuật

2.1 Bảng thông số

3. Nguyên liệu & Quy trình sản xuất

3.1 Vật liệu chính

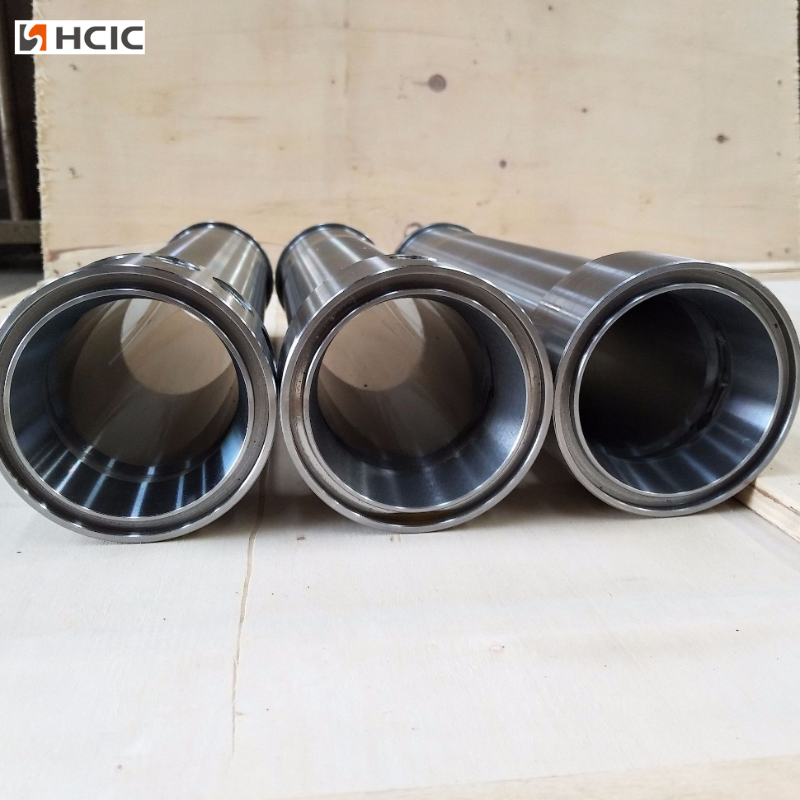

• Thùng xi lanh: Ống thép liền mạch 27SiMn hoặc 45 # (GB/T 8713-2018). Độ bền kéo cao, khả năng hàn tốt, chịu áp lực lên tới 40 MPa.
• Thanh piston: Thép hợp kim carbon trung bình 45Cr/40Cr.
• oĐược tôi luyện + tôi luyện (HRC 28–34) cho độ bền và khả năng chống va đập.
• oBề mặt mạ crom cứng (25–30 μm), HV ≥800, chống gỉ, chống mài mòn, chống bùn đất.
• Piston & ống lót dẫn hướng: Gang + gang dẻo, chịu mài mòn, vừa khít với gioăng.
• Bộ phốt: Phốt composite nhập khẩu: Phốt chính FKM + Phốt bụi HNBR + Vòng chống mòn PTFE. Chịu được nhiệt độ cao, nước bùn và chuyển động qua lại thường xuyên.

3.2 Các quy trình chính

1. mài giũa bên trong thùng:Mài giũa chính xác đến Ra ≤0,4 μm, bề mặt gương, độ ma sát thấp, không rò rỉ dầu, tuổi thọ phớt dài.

2.Rod mài & mạ crôm cứng:Mài CNC đảm bảo độ thẳng 0,1 mm/m; dây chuyền mạ crom tự động cho độ dày và độ bám dính đồng đều.

3. Hàn:Hàn CO₂ xuyên thấu hoàn toàn trên nắp đầu và rãnh; kiểm tra không phá hủy (UT/MT) cho các mối hàn quan trọng.

4. Lắp ráp và thử nghiệm:

• Lắp ráp phòng sạch để tránh bụi xâm nhập vào
• Kiểm tra áp suất 100%: Áp suất duy trì 31,5 MPa trong 3–5 phút, không rò rỉ, không biến dạng vĩnh viễn.

5. Xử lý bề mặt:Phun bi + sơn chống ăn mòn hai thành phần, khả năng chống phun muối ≥500 giờ, thích hợp sử dụng lâu dài trong trang trại ngoài trời.

4. Ví dụ ứng dụng trong ngành

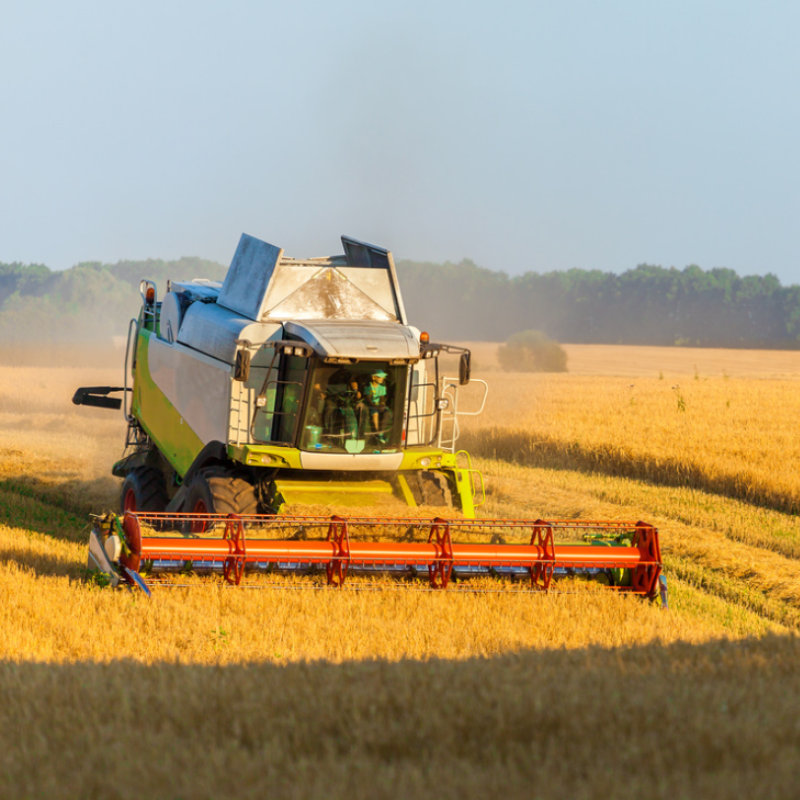

Trường hợp 1 – Máy gặt đập liên hợp lúa mì/lúa

• Xi lanh: tác động kép 50/25-250 mm để nâng đầu xe; 63/32-400 mm để dỡ thùng chứa ngũ cốc.
• Điều kiện làm việc: hoạt động liên tục 12–14 giờ/ngày trong mùa thu hoạch; nhiệt độ môi trường xung quanh 35–40oC, bụi nặng, thỉnh thoảng có nước bùn.
• Hiệu suất: Nâng ổn định, không bị kẹt; tỷ lệ rò rỉ <0,5% trong 1.000 giờ; giảm tổn thất thu hoạch xuống 2% một cách hiệu quả.

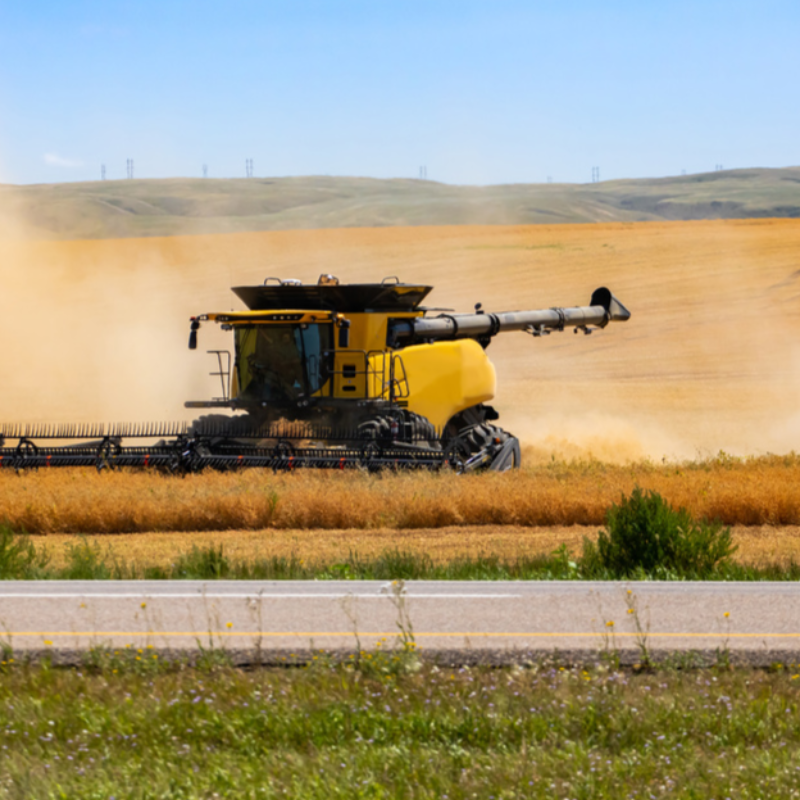

Trường hợp 2 – Máy thu hoạch ngô

• Xi lanh: 63/32-320 mm để nâng đầu; 50/25-200 mm cho cơ chế dỡ tai.
• Điều kiện làm việc: Thường xuyên bị va đập, độ rung cao, thân cây ngô bụi bặm, nhiệt độ xuống tới -15oC vào đầu mùa xuân.
• Hiệu suất: Chịu được tải va đập 2–3× áp suất định mức; hiệu suất khởi động thấp tốt; tuổi thọ sử dụng đạt 3.500–4.500 giờ trong điều kiện bảo trì thông thường.

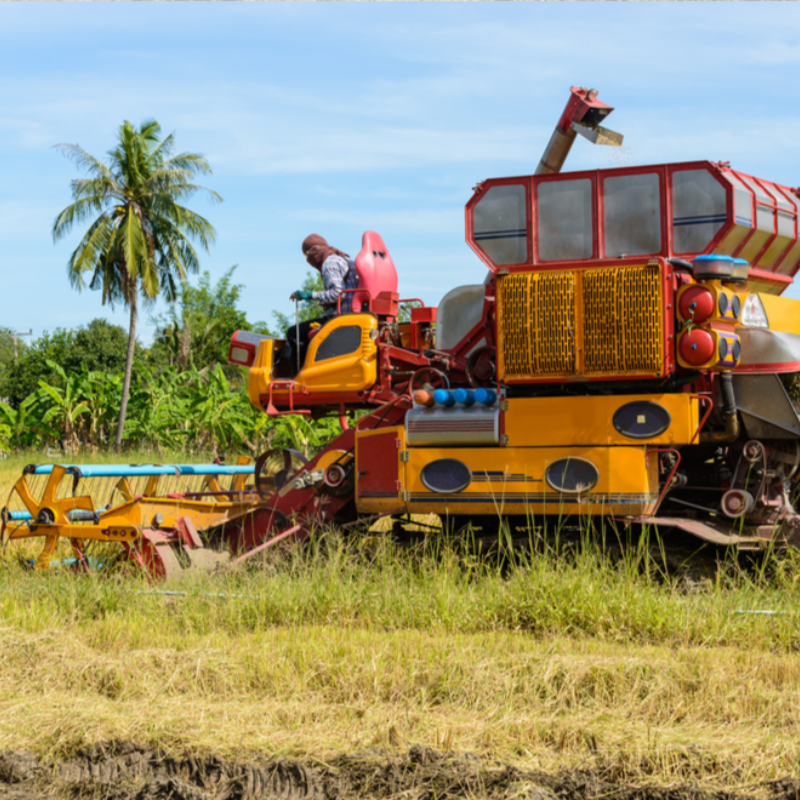

Trường hợp 3 – Máy gặt cỡ nhỏ trên sườn đồi

• Xi lanh: Xi lanh tác động kép nhỏ gọn 40/20-150 mm để điều khiển thăng bằng thân xe và điều khiển tiêu đề.
• Điều kiện làm việc: Ruộng hẹp, thường xuyên rẽ, đường lầy lội, độ ẩm cao quanh năm.
• Hiệu suất: Kích thước nhỏ gọn, thao tác linh hoạt; bịt kín tốt trong môi trường ẩm ướt/lầy lội; bảo trì tại chỗ dễ dàng.

5. Câu hỏi thường gặp

（1）Hỏi: Xi lanh thủy lực này có phù hợp với tất cả các nhãn hiệu máy gặt không?

Trả lời: Các mẫu tiêu chuẩn phù hợp với hầu hết các máy gặt phổ thông. Chúng tôi cũng hỗ trợ kích thước tùy chỉnh và kích thước lắp đặt cho các thiết bị đặc biệt.

(2) Hỏi: Tuổi thọ sử dụng trong điều kiện sử dụng bình thường là bao lâu?

Trả lời: Trong điều kiện làm việc tiêu chuẩn, tuổi thọ bình thường có thể đạt tới hơn 2000 giờ làm việc. Việc thay thế và vệ sinh dầu thường xuyên có thể kéo dài tuổi thọ sử dụng của nó hơn nữa.

（3）Hỏi: Tôi nên làm gì nếu xảy ra rò rỉ dầu trong quá trình sử dụng?

Trả lời: Rò rỉ dầu chủ yếu là do vòng đệm bị lão hóa hoặc hư hỏng. Chỉ cần thay thế bộ đệm kín phù hợp, không cần thay toàn bộ xi lanh.

（4)Q: Nó có thể hoạt động bình thường trong mùa đông nhiệt độ thấp không?

Đ: Vâng. Sản phẩm được kiểm tra khả năng chịu nhiệt độ thấp trong khoảng -20oC. Nên sử dụng dầu thủy lực nhiệt độ thấp ở vùng lạnh để có hiệu suất tốt hơn.
