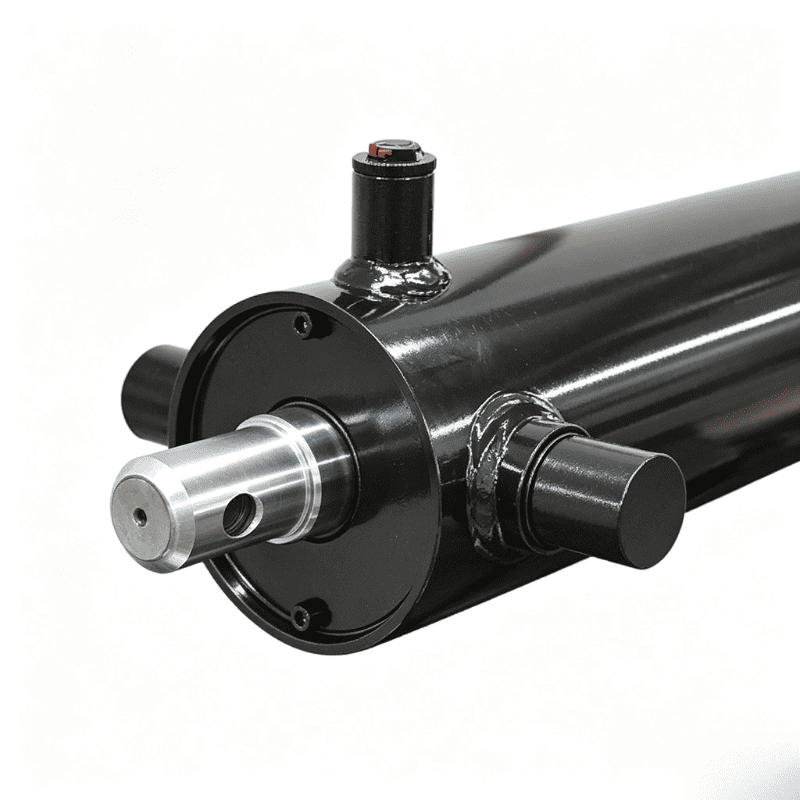

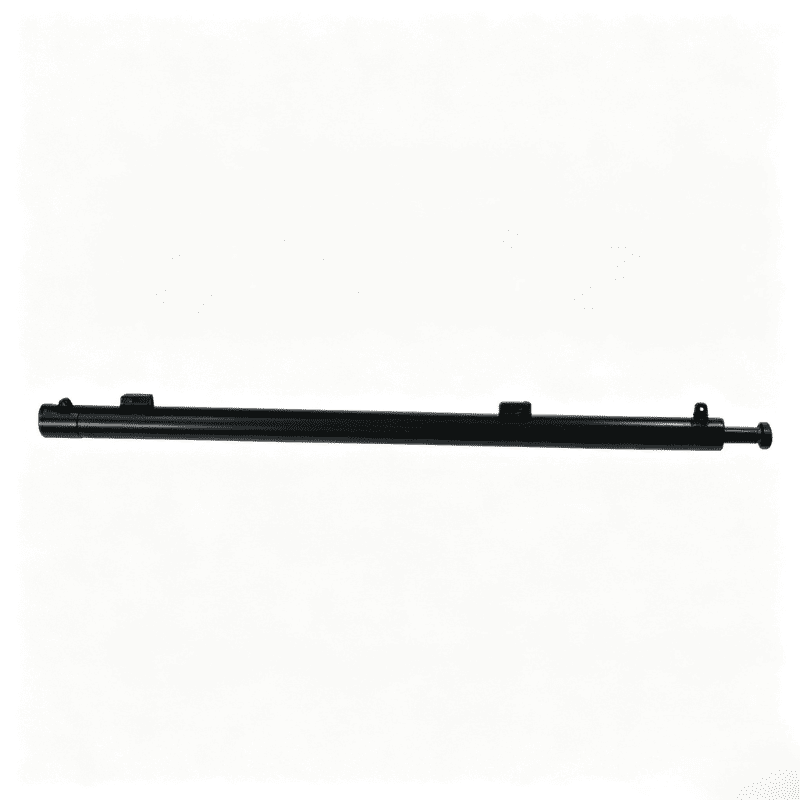

Xi lanh thủy lực hệ thống bạt HR4752 có lỗ khoan 2 inch, thanh 1,25 inch và hành trình 36 inch dành cho các ứng dụng nâng giàn trên hệ thống che xe tải và xe moóc.
Bore:
2 trongRod diameter:
1,25 inchStroke:
36 inchXi lanh thủy lực HR4752 dành cho hệ thống bạt là loại xi lanh được liệt kê trong danh mục dành cho các ứng dụng nâng giàn. Danh mục HCIC-2026 xác định mẫu có lỗ khoan 2 inch, cần 1,25 inch và hành trình 36 inch. Ứng dụng được liệt kê của nó là xi lanh nâng giàn được sử dụng trong hệ thống bạt thủy lực.
Xi lanh hệ thống bạt không được chọn chỉ bằng hành trình. Nó hoạt động với giàn, hình dạng cánh tay, vật liệu che phủ, điểm lắp và điều khiển thủy lực. Xi lanh phải cung cấp chuyển động cần thiết đồng thời vừa với không gian có sẵn và tránh cản trở khung bạt trong quá trình kéo dài và rút lại.
| tham số | Giá trị danh mục |
|---|---|
| Người mẫu | HR4752 |
| Danh mục sản phẩm | Xi lanh thủy lực hệ thống bạt |
| Khoan | 2 trong |
| Đường kính thanh | 1,25 inch |
| Đột quỵ | 36 inch |
| Ứng dụng danh mục | Giàn xi lanh nâng |
| Nguồn | Danh mục HCIC-2026, tr. 8 |
Bảng chứa các giá trị dành riêng cho từng mẫu máy hiển thị trong danh mục. Trang danh mục không cung cấp yêu cầu về áp suất làm việc, trọng lượng, chiều dài kín hoặc lưu lượng dành riêng cho từng mẫu máy cho HR4752, vì vậy những giá trị đó không được phát minh ở đây.

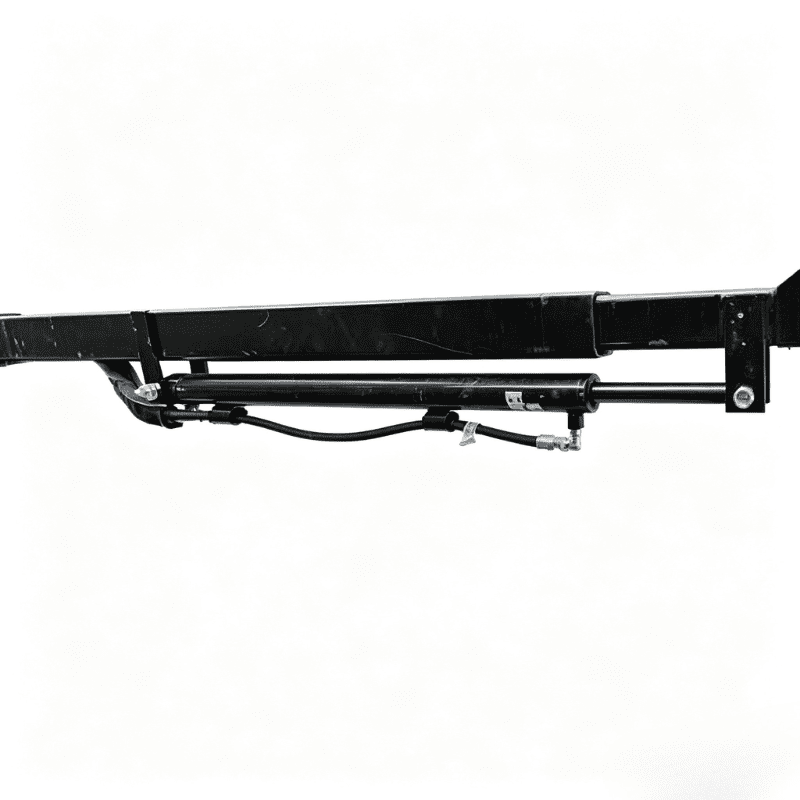

HR4752 được sử dụng làm bộ truyền động trong cơ cấu hệ thống bạt. Xi lanh thủy lực chuyển đổi áp suất và dòng chảy thành chuyển động tuyến tính. Chuyển động đó sau đó được truyền qua kết cấu giàn hoặc cánh tay để nâng, định vị hoặc di chuyển hệ thống nắp, tùy theo cách bố trí máy.
Hành trình 36 inch xác định hành trình tuyến tính của xi lanh. Chuyển động thực tế của tấm bạt phụ thuộc vào tỷ lệ liên kết, vị trí trục quay và hình dạng của giàn. Một hình trụ có hành trình chính xác vẫn có thể không phù hợp nếu tâm lắp hoặc góc chuyển động của nó không khớp với khung hiện có.
Lỗ khoan 2 inch và thanh 1,25 inch rất quan trọng để khớp hệ thống. Lỗ khoan liên quan đến diện tích áp suất sẵn có, trong khi đường kính thanh truyền ảnh hưởng đến diện tích bên thanh truyền, dẫn hướng cơ học và hình học kết nối. Tính toán lực và tốc độ cuối cùng yêu cầu dữ liệu lưu lượng và áp suất thủy lực thực tế từ mạch máy.
Danh mục định vị HR4752 như một trụ nâng giàn. Điều này mang lại cho OEM hoặc người mua thay thế một điểm khởi đầu rõ ràng hơn so với mô tả xi lanh chung, nhưng sự chấp thuận cuối cùng vẫn phụ thuộc vào cơ chế lắp ráp cổng và tấm bạt thực tế.
Hành trình 36 inch cung cấp phạm vi chuyển động tuyến tính đáng kể cho bộ truyền động hệ thống bạt. Người lắp đặt phải ánh xạ hành trình này tới các vị trí nâng lên và hạ xuống của giàn, kiểm tra cả hai vị trí cuối và đường dẫn đầy đủ giữa chúng.
Kích thước lỗ khoan và thanh truyền cung cấp cơ sở về kích thước cho việc thay thế xi lanh và xem xét lực thủy lực. Chúng phải được kiểm tra bằng các chốt lắp, giá đỡ, kết nối ống và khe hở sẵn có thay vì được coi là những con số riêng biệt.
Số kiểu máy HR4752 và mô tả ứng dụng có thể giúp các nhóm bảo trì xác định nhóm bộ phận dự định. Để thay thế đáng tin cậy, hãy gửi ảnh, kích thước lắp đặt, yêu cầu hành trình và chi tiết mạch điện để có thể so sánh xi lanh với hệ thống hiện có.
Trước khi đặt hàng HR4752, hãy xem xét các điểm sau:
Không nên buộc xi lanh phải bù cho cổng bị cong, trục bị hỏng hoặc góc lắp không chính xác. Nếu cơ cấu không được căn chỉnh, chỉ thay thế bộ truyền động có thể không giải quyết được vấn đề vận hành.

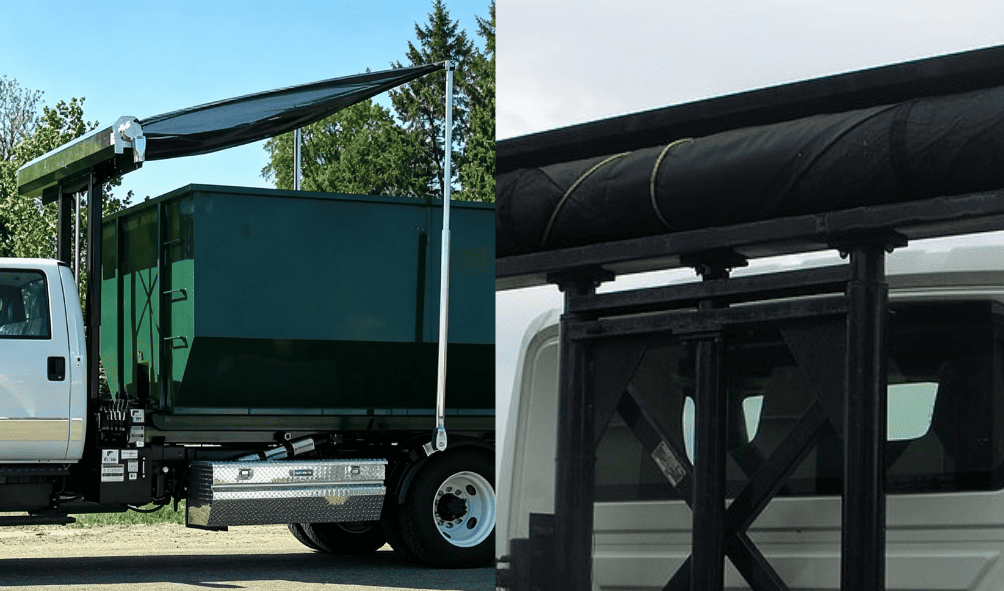

Xi lanh thủy lực HR4752 dành cho hệ thống bạt được thiết kế cho các ứng dụng hệ thống bạt và giàn nâng được xác định trong danh mục HCIC. Các hệ thống này thường được sử dụng trên các thiết bị xe tải và xe moóc cần chuyển động nắp được hỗ trợ, nhưng loại thiết bị thực tế, cách bố trí khung và cơ cấu bạt phải được xác nhận cho từng dự án.
Bài viết không khẳng định HR4752 phù hợp với mọi hệ thống bạt hay mọi mẫu xe tải. Xi lanh chính xác phụ thuộc vào hình dạng lắp đặt của máy, yêu cầu chuyển động, mạch thủy lực và không gian sẵn có.
Để đánh giá dự án HR4752, hãy chuẩn bị:
Nếu xi lanh đang được thay thế sau khi bị hỏng, hãy kèm theo ảnh chụp các điểm lắp, bề mặt thanh, nòng, chốt và cấu trúc xung quanh. Điều này giúp tách biệt câu hỏi nhận dạng hình trụ khỏi vấn đề cơ chế rộng hơn.
HR4752 là thiết bị truyền động hệ thống bạt tập trung với danh mục nhận dạng rõ ràng: xi lanh nâng giàn có lỗ khoan 2 inch, cần 1,25 inch và hành trình 36 inch. Những giá trị đó hỗ trợ việc thay thế ban đầu hoặc đánh giá OEM, nhưng chúng không thay thế việc kiểm tra hình dạng lắp đặt, liên kết, định tuyến ống và điều khiển thủy lực.
Gửi HCIC thông tin xi lanh hiện có và bản vẽ hệ thống bạt để xác nhận xem xi lanh thủy lực HR4752 dành cho hệ thống bạt có khớp với máy thực tế hay không. Xem xét xi lanh cùng với cổng là con đường an toàn hơn để đưa ra quyết định thay thế đáng tin cậy.
HCIC sản xuất xi lanh thủy lực, bộ nguồn thủy lực và hệ thống thủy lực cho xe cộ, xe moóc và các ứng dụng công nghiệp. Sự phù hợp về mặt kỹ thuật cần được xác nhận dựa trên thiết kế thiết bị và điều kiện vận hành thực tế.
