Tại sao bơm bánh răng dòng CB bị giới hạn ở hệ thống áp suất thấp

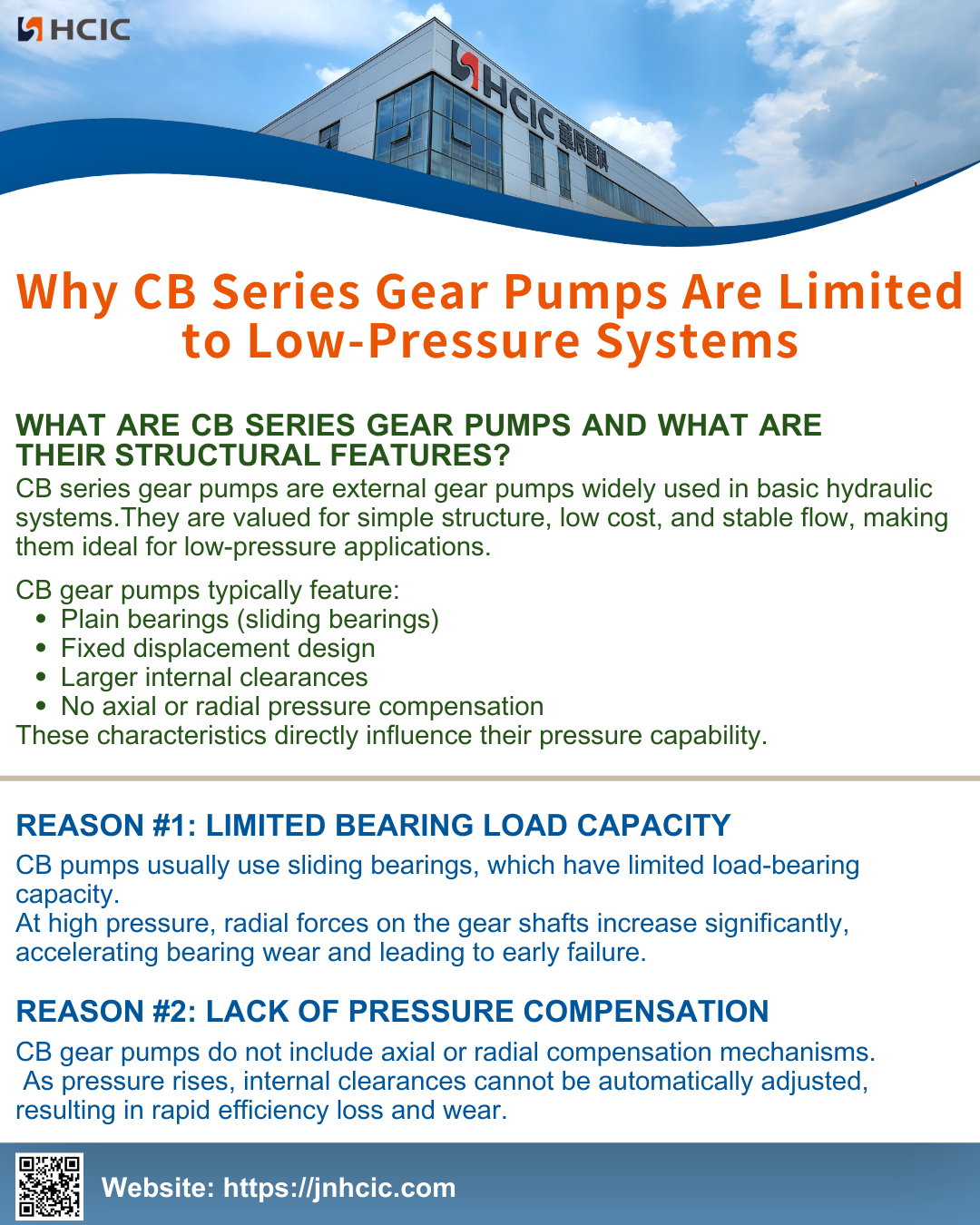

Bơm bánh răng dòng CB là gì và đặc điểm cấu trúc của chúng là gì?

Bơm bánh răng dòng CB là loại bơm bánh răng ngoài được sử dụng rộng rãi trong các hệ thống thủy lực cơ bản.

Chúng có giá trị nhờ cấu trúc đơn giản, chi phí thấp và dòng chảy ổn định, khiến chúng trở nên lý tưởng cho các ứng dụng áp suất thấp.

Bơm bánh răng CB thường có:

Vòng bi trơn (vòng bi trượt)

Thiết kế dịch chuyển cố định

Khoảng trống nội bộ lớn hơn

Không bù áp suất dọc trục hoặc hướng tâm

Những đặc điểm này ảnh hưởng trực tiếp đến khả năng chịu áp lực của chúng.

Tại sao bơm bánh răng dòng CB bị giới hạn ở hệ thống áp suất thấp

1. Lý do số 1: Khả năng chịu tải vòng bi hạn chế

Máy bơm CB thường sử dụng ổ trượt, khả năng chịu tải hạn chế.

Ở áp suất cao, lực hướng tâm lên trục bánh răng tăng lên đáng kể, làm tăng tốc độ mài mòn của ổ trục và dẫn đến hỏng hóc sớm.

2. Lý do số 2: Thiếu bù áp

Bơm bánh răng CB không bao gồm cơ cấu bù hướng trục hoặc hướng tâm.

Khi áp suất tăng lên, khe hở bên trong không thể được điều chỉnh tự động, dẫn đến hao mòn và giảm hiệu suất nhanh chóng.

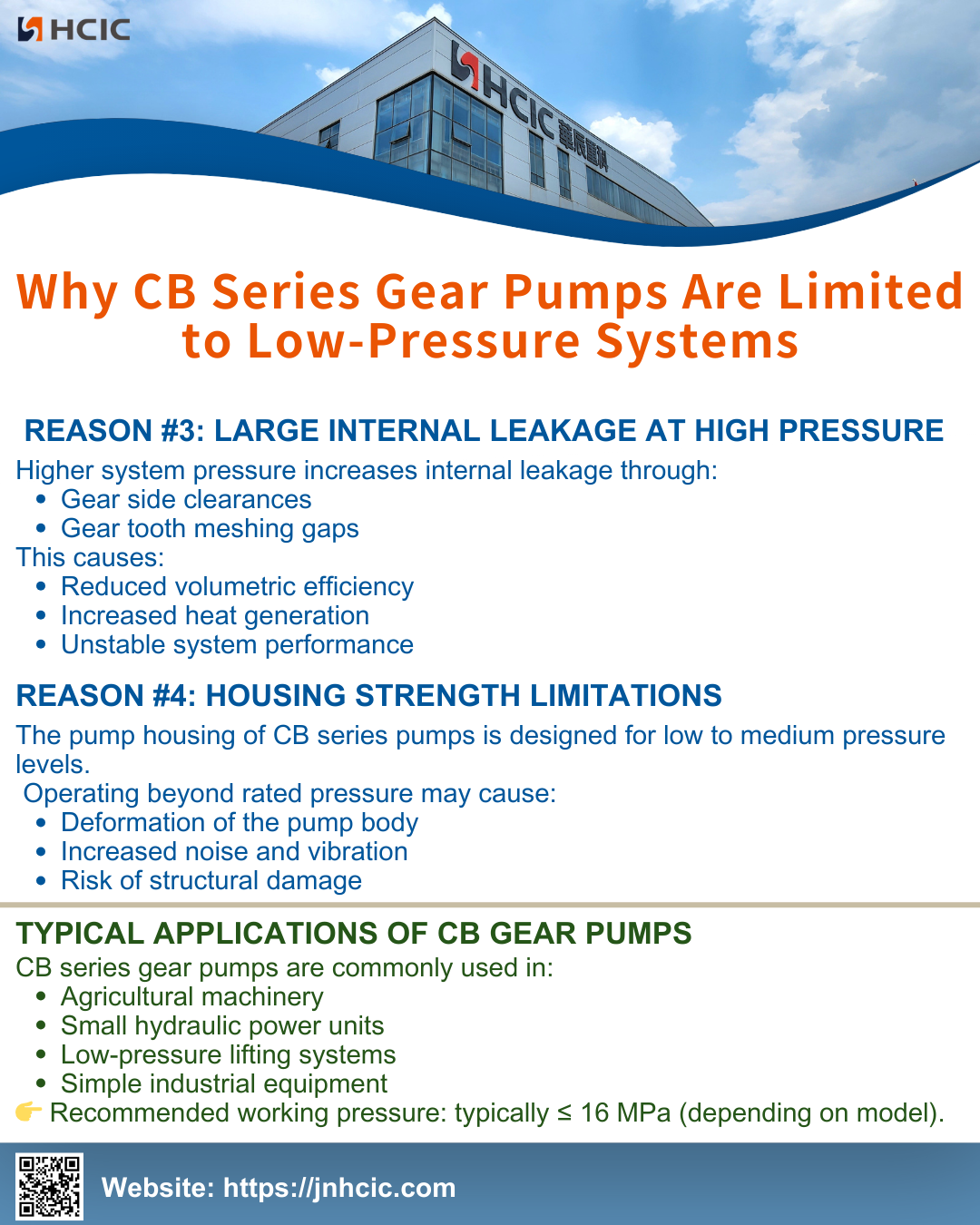

3. Lý do số 3: Rò rỉ bên trong lớn ở áp suất cao

Áp suất hệ thống cao hơn làm tăng rò rỉ bên trong thông qua:

Khoảng hở bên bánh răng

Khoảng cách chia lưới bánh răng

Điều này gây ra:

Giảm hiệu suất thể tích

Tăng sinh nhiệt

Hiệu suất hệ thống không ổn định

4. Lý do số 4: Hạn chế về sức mạnh nhà ở

Vỏ bơm của máy bơm dòng CB được thiết kế cho mức áp suất thấp đến trung bình.

Vận hành vượt quá áp suất định mức có thể gây ra:

Biến dạng của thân bơm

Tăng tiếng ồn và độ rung

Nguy cơ hư hỏng kết cấu

Các ứng dụng tiêu biểu của bơm bánh răng CB

Bơm bánh răng dòng CB thường được sử dụng trong:

Máy móc nông nghiệp

Bộ nguồn thủy lực nhỏ

Hệ thống nâng áp suất thấp

Thiết bị công nghiệp đơn giản

Áp suất làm việc khuyến nghị: thông thường ≤ 16 MPa (tùy theo model).
