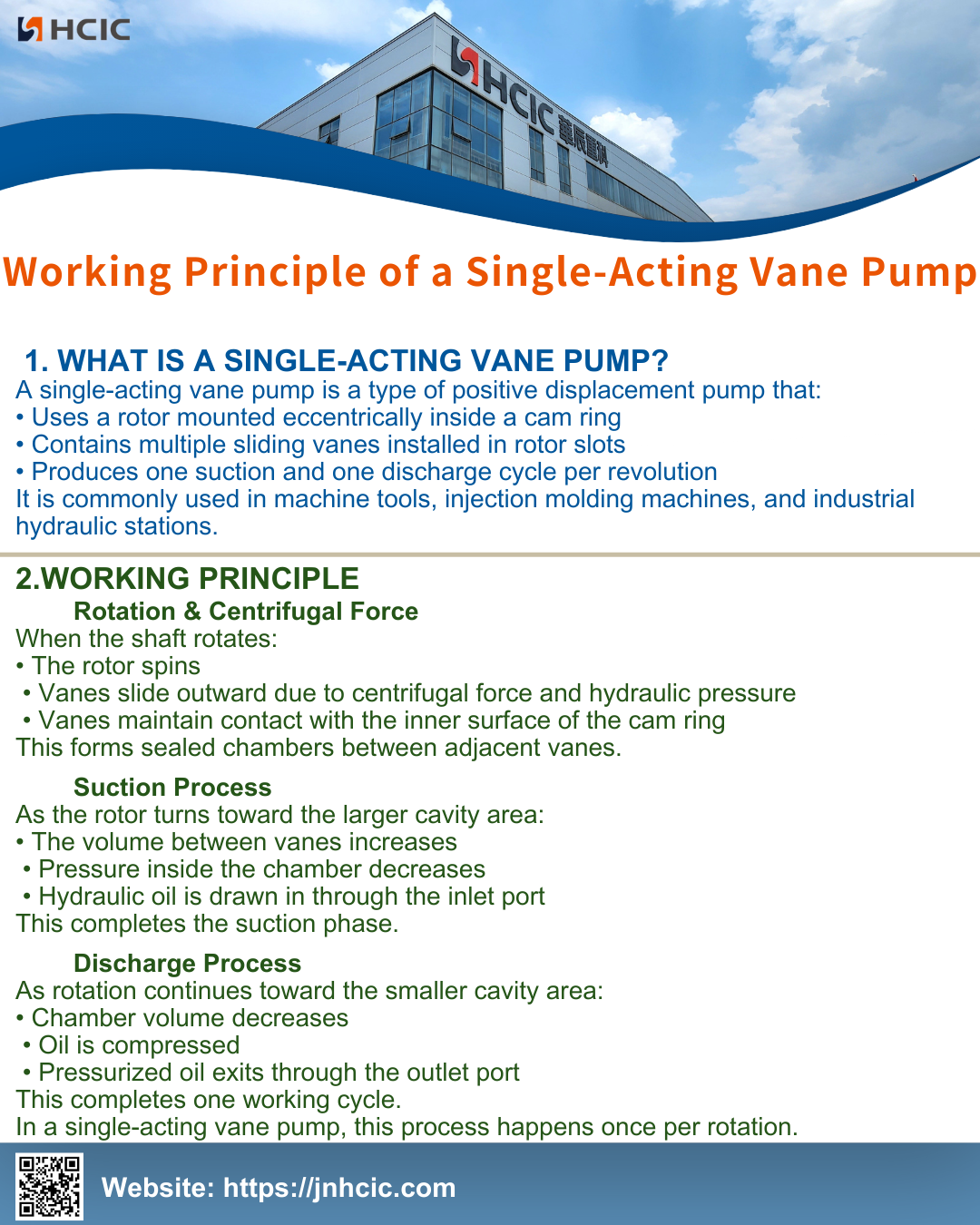

Nguyên lý làm việc của máy bơm cánh gạt tác động đơn

Bơm cánh gạt tác động đơn được sử dụng rộng rãi trong các hệ thống thủy lực trung áp do dòng chảy ra êm và hoạt động ổn định.

Hiểu nguyên tắc làm việc của họ giúp tối ưu hóa thiết kế và bảo trì hệ thống.

Máy bơm cánh gạt tác động đơn là gì?

Bơm cánh gạt tác động đơn là loại bơm dịch chuyển dương:

• Sử dụng rôto lắp lệch tâm bên trong vòng cam

• Chứa nhiều cánh trượt được lắp đặt trong các khe rôto

• Tạo ra một chu kỳ hút và một chu kỳ xả trên mỗi vòng quay

Nó thường được sử dụng trong máy công cụ, máy ép phun và trạm thủy lực công nghiệp.

Nguyên tắc làm việc

1. Lực quay và lực ly tâm

Khi trục quay:

• Rotor quay

• Cánh gạt trượt ra ngoài do lực ly tâm và áp suất thủy lực

• Cánh gạt duy trì tiếp xúc với bề mặt bên trong của vòng cam

Điều này tạo thành các buồng kín giữa các cánh quạt liền kề.

2. Quá trình hút

Khi rôto quay về phía khu vực khoang lớn hơn:

• Âm lượng giữa các cánh tăng

• Áp suất bên trong buồng giảm

• Dầu thủy lực được hút vào qua cửa nạp

Điều này hoàn thành giai đoạn hút.

3. Quy trình xả thải

Khi chuyển động quay tiếp tục tiến về khu vực khoang nhỏ hơn:

• Thể tích buồng giảm

• Dầu bị nén

• Dầu có áp thoát ra qua cửa xả

Điều này hoàn thành một chu kỳ làm việc.

Trong máy bơm cánh gạt tác động đơn, quá trình này xảy ra một lần trong mỗi vòng quay.
