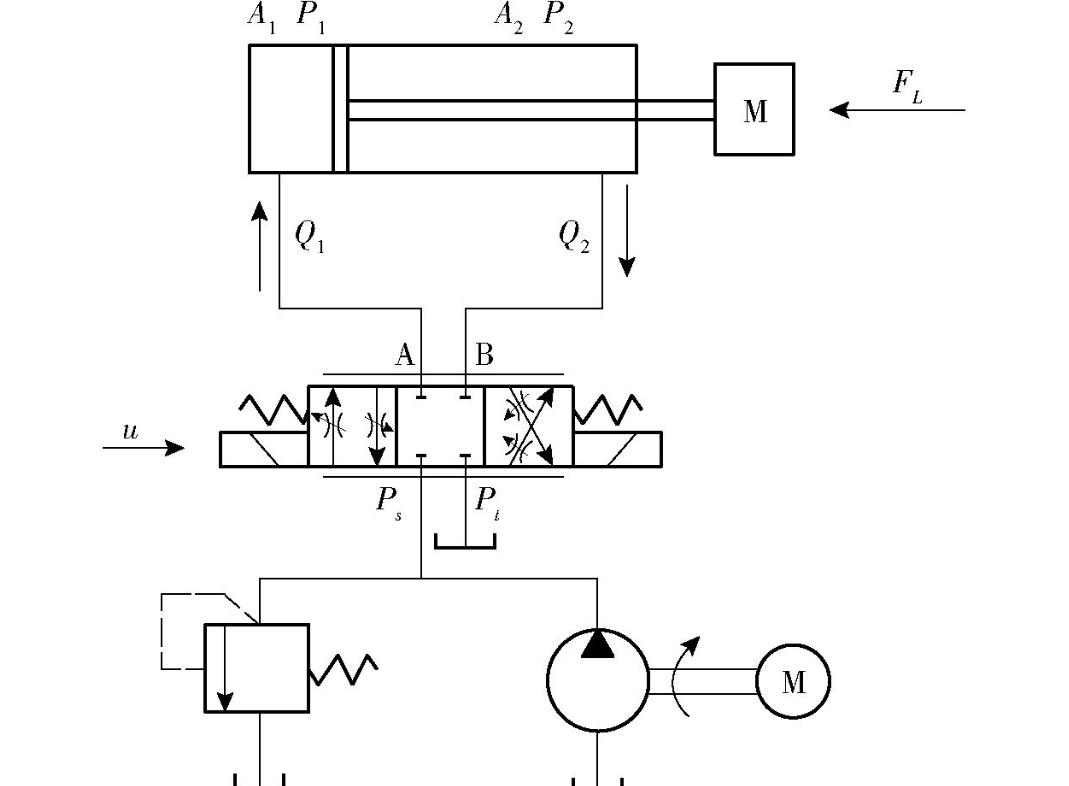

Áp suất danh nghĩa của xi lanh thủy lực không được đặt tùy ý. Nó được tính toán toàn diện dựa trên cường độ chảy của vật liệu thùng xi lanh, kết cấu độ dày thành và giới hạn chịu lực của phốt. Áp suất danh nghĩa của các mô hình chung tiêu chuẩn lấy 16MPa làm giá trị thiết kế cơ bản.
Thông số này phù hợp với giới hạn chịu lực an toàn của thùng xi lanh bằng thép carbon thông thường, vòng đệm polyurethane tiêu chuẩn và cấu trúc dẫn hướng thông thường, đồng thời đóng vai trò là tiêu chuẩn lựa chọn phổ biến nhất cho máy xây dựng và hệ thống thủy lực rơ moóc. Trong hoạt động thực tế, áp suất tác động tức thời được phép vượt quá áp suất danh nghĩa trong thời gian ngắn, trong khi áp suất làm việc liên tục trong thời gian dài không được vượt quá 85% giá trị định mức. Đây là nguyên tắc thiết kế cốt lõi để tránh rò rỉ bên trong, tăng tốc độ lão hóa của phốt và biến dạng thùng xi lanh.
Trong điều kiện áp suất quá cao trong thời gian dài, thành trong của thùng xi lanh sẽ tạo ra biến dạng đàn hồi nhẹ và khe hở phù hợp giữa ống dẫn hướng và cần piston sẽ dịch chuyển, làm hỏng dung sai chính xác ban đầu là 0,02–0,03mm.
Khi khe hở mở rộng, dòng dầu thủy lực chảy sang bên tăng cường và vòng piston chịu lực không đều, dẫn đến mài mòn một phần dần dần. Ở giai đoạn sau, sẽ xảy ra các lỗi phổ biến như rò rỉ bên trong, lực nâng không đủ và độ phân giải tải nhanh, đây cũng là những nguyên nhân chính gây ra hỏng hóc thủy lực thường xuyên ở thiết bị tại chỗ.
Nhiệt độ môi trường xung quanh từ 20oC–30oC là phạm vi phù hợp tối ưu cho thiết kế vật liệu phốt. Phớt cao su polyurethane và nitrile duy trì các giá trị tiêu chuẩn về độ cứng, độ nén đàn hồi và khả năng chịu dầu.
Trong điều kiện này, môi bịt kín vừa khít với thành xi lanh và giữ tải trước không đổi, duy trì hiệu suất bịt kín dầu ổn định trong thời gian dài mà không bị mài mòn và biến dạng bất thường.

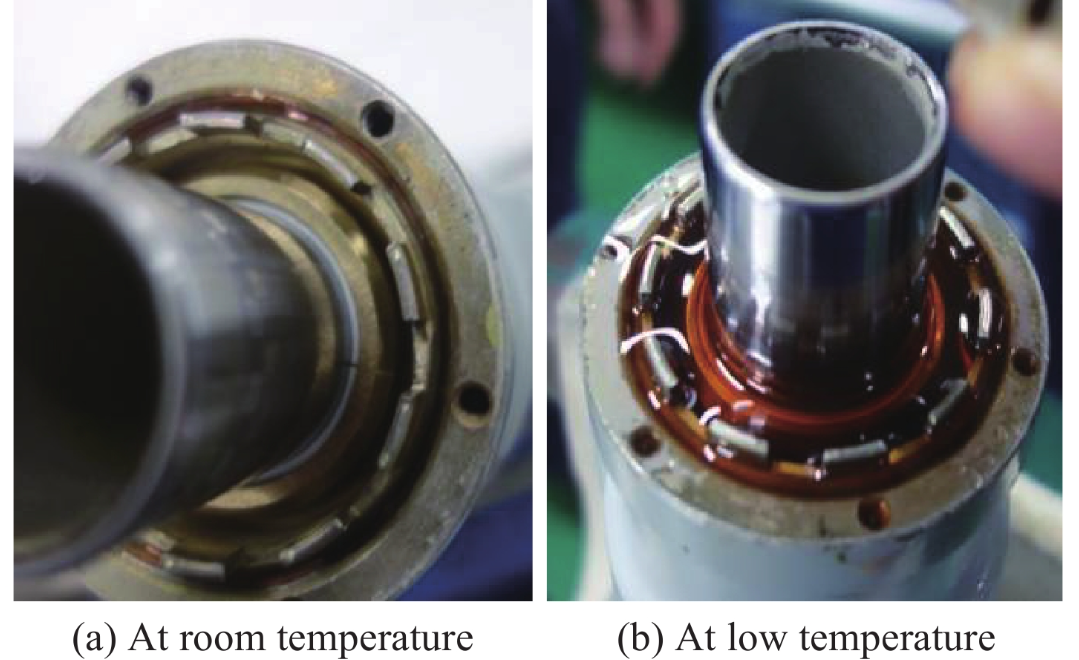

Khi nhiệt độ giảm xuống dưới -15oC, hoạt động phân tử của vật liệu bịt kín sẽ giảm với độ cứng cao hơn và độ bền thấp hơn. Độ linh hoạt vừa vặn của môi bịt kín trở nên kém và không thể bù đắp thích ứng cho những khoảng trống nhỏ, đây là nguyên nhân chính gây rò rỉ ở nhiệt độ thấp.
Hoạt động lâu dài trên 40oC sẽ đẩy nhanh quá trình oxy hóa dầu thủy lực và tạo ra tạp chất keo. Trong khi đó, gioăng bị già đi và cứng lại nhanh hơn, độ đàn hồi giảm, gây rò rỉ nhẹ liên tục dần dần và ảnh hưởng đến độ ổn định vận hành tổng thể.

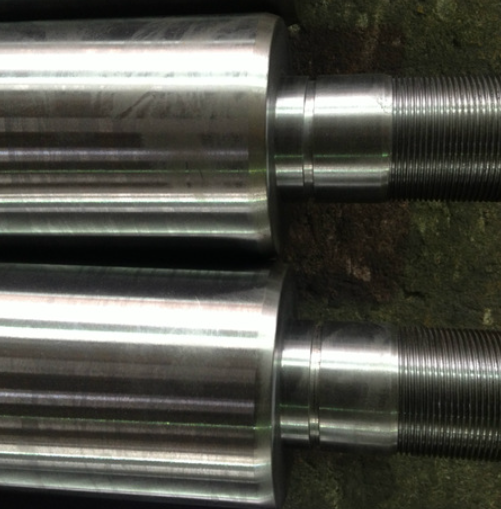

Mạ crom cứng trên thanh piston là một quy trình bảo vệ tiêu chuẩn của ngành. Đối với các sản phẩm sản xuất hàng loạt chính thức, độ dày mạ được kiểm soát chặt chẽ trong khoảng 0,08mm–0,12mm.
Lớp mạ quá mỏng không cung cấp đủ khả năng chống ma sát và ăn mòn của cát, dẫn đến trầy xước và rỉ sét trong thời gian ngắn trong điều kiện làm việc ngoài trời. Lớp mạ quá dày sẽ làm tăng ứng suất bề mặt bên trong và gây bong tróc, làm hỏng độ mịn bề mặt và làm tăng tốc độ mài mòn của phốt.
Độ nhám bề mặt của thanh piston hoàn thiện được kiểm soát ở Ra0,2–Ra0,4μm. Độ chính xác này đáp ứng nhu cầu chuyển động bằng kính thiên văn có độ ma sát thấp và tránh làm trầy xước môi bịt kín do các vệt siêu nhỏ trên bề mặt gây ra.
Độ nhám quá cao sẽ liên tục làm mòn phớt do các phần nhô ra cực nhỏ; trong khi bề mặt quá nhẵn làm giảm khả năng tích trữ dầu và khó hình thành màng dầu ổn định, làm tăng nguy cơ ma sát khô và rút ngắn tuổi thọ của các bộ phận bịt kín.

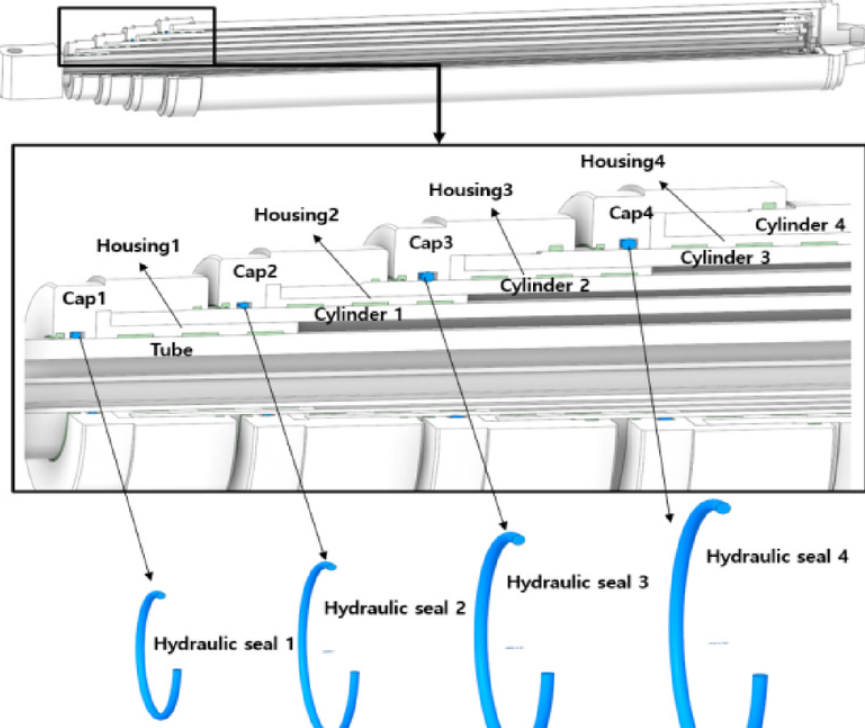

Xi lanh thủy lực nhiều tầng có sự khác biệt về cấu trúc cố hữu về hành trình, diện tích tác dụng hiệu quả và đường kính dẫn dầu của từng tầng. Các mô hình không có thiết kế tối ưu hóa đồng bộ sẽ tạo ra sai lệch vị trí trong quá trình vận hành bằng kính thiên văn toàn hành trình.
Độ đồng trục gia công, khe hở ống dẫn hướng và phân phối dòng dầu là ba yếu tố xử lý cốt lõi quyết định độ chính xác đồng bộ hóa của xi lanh nhiều giai đoạn.

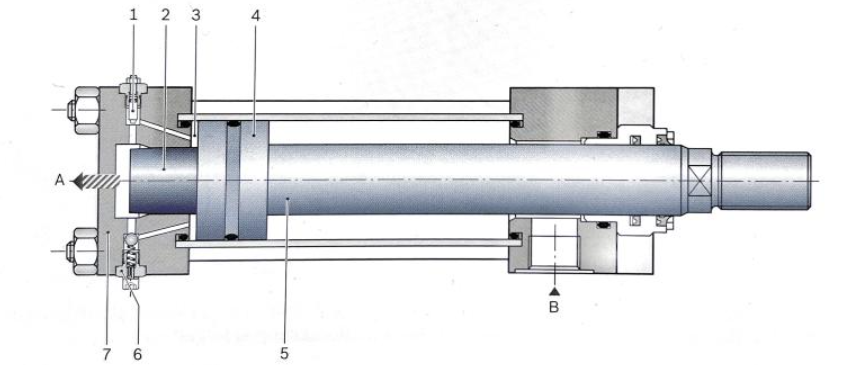

Cấu trúc ga đệm tích hợp ở cả hai đầu củaxi lanh thủy lựcgiảm lưu lượng dầu thủy lực ở cuối hành trình thông qua tác dụng giảm chấn của lỗ tiết lưu, tránh va đập cứng giữa piston và nắp cuối.
Thiết kế đệm hợp lý làm giảm tác động khi khởi động-dừng, giảm độ rung tổng thể của thiết bị và giảm hư hỏng do mỏi ở đường hàn và giá đỡ. Nó đặc biệt thích hợp cho các tình huống khởi động-dừng tần số cao như nâng hạ gắn trên xe, máy móc tại cảng và thiết bị nông nghiệp hạng nặng.
Trong tiêu chuẩn lắp ráp chính xác của ngành, khe hở lắp ráp giữa ống dẫn hướng và cần piston được kiểm soát ổn định ở mức 0,02 mm–0,03 mm.
Khe hở quá nhỏ sẽ gây kẹt và chuyển động ống lồng không trơn tru do giãn nở nhiệt khi nhiệt độ tăng; khe hở quá mức làm tăng độ rung xuyên tâm của cần piston, dẫn đến tải lệch tâm tập trung và mài mòn một bên, do đó rút ngắn chu trình bảo trì tổng thể.
Độ đồng trục lắp ráp của thùng xi lanh, nắp cuối, ống dẫn hướng và thanh piston là điểm kiểm soát chính trong sản xuất và lắp ráp.
Xi lanh thủy lực có độ lệch đồng trục quá mức hoạt động dưới lực lệch tâm trong thời gian dài, làm tăng đáng kể khả năng mòn phốt một bên và trầy xước thành xi lanh cục bộ. Đây cũng là lý do kỹ thuật quan trọng dẫn đến sự khác biệt rõ ràng về tuổi thọ sử dụng giữa các sản phẩm có cùng thông số kỹ thuật.
