​Hướng dẫn lựa chọn xi lanh thủy lực có nhu cầu cao phổ biến

I. Lời nói đầu: ChungXi lanh thủy lựcNhững sai lầm lựa chọn của người mua ở nước ngoài

1.1 Vấn đề thực sự do lựa chọn sai xi lanh

Người mua trên khắp Bắc Mỹ, Châu Âu và Úc thường chỉ chọn xi lanh theo chiều dài và độ dày nòng mà bỏ qua việc phù hợp với điều kiện làm việc.

Nhiều người lắp đặt xi lanh thanh giằng trên máy kéo và xe moóc. Công việc gập ghềnh liên tục làm lỏng thanh giằng và uốn thanh piston nhanh chóng. Xi lanh khoan hàn mỏng giá rẻ bị nứt khi chịu tải nặng, khiến sản xuất phải tạm dừng và tăng thêm chi phí bảo trì.

Bốn kiểu xi lanh đáp ứng hơn 90% các đơn đặt hàng OEM và thay thế toàn cầu. Hướng dẫn này phân loại các mẫu xe bán chạy cùng với các tài liệu tham khảo lựa chọn thiết thực dành cho nhân viên mua hàng và nhà bán buôn phụ tùng.

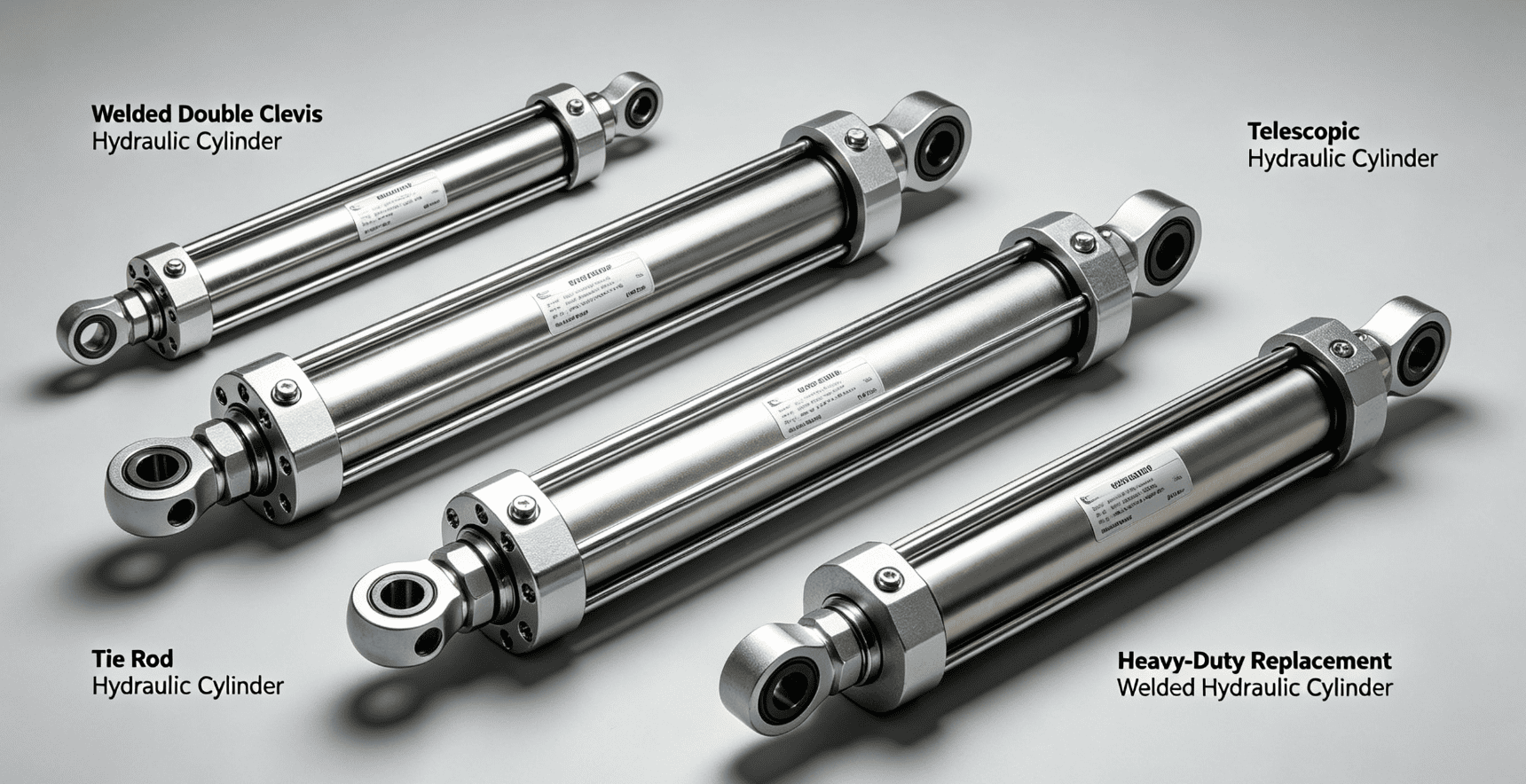

1.2 Bốn Xi Lanh Thủy Lực Bán Chạy Nhất Cho Thị Trường Nước Ngoài

Xi lanh thủy lực khoan đôi được hàn — Máy móc nông nghiệp, máy xẻ gỗ, rơ moóc nông nghiệp

Xi lanh thủy lực thanh giằng — Máy công cụ trong nhà & thiết bị tự động hóa

Xi lanh thủy lực dạng ống lồng — Độc quyền cho xe ben và xe ben

Xi lanh thủy lực hàn thay thế hạng nặng - Phụ tùng hậu mãi máy xúc và máy xúc mini

II. Cấu trúc, ưu điểm, nhược điểm và kịch bản áp dụng

2.1Xi lanh thủy lực đôi Clevis hàn(Lựa chọn hàng đầu cho thiết bị di động)

2.1.1 Đặc điểm cấu trúc cốt lõi

Thùng và nắp cuối sử dụng phương pháp hàn tích hợp hồ quang chìm mà không cần thanh giằng bên ngoài. Hai đầu sử dụng khoan đôi rèn nguyên khối để lắp chốt.

Áp suất làm việc tiêu chuẩn 21MPa, phiên bản nâng cấp áp suất cao đạt 35MPa, với khả năng chống rung và chống phụ vượt trội.

Các sản phẩm giá rẻ sử dụng các rãnh nối mỏng dễ bị nứt. Sản phẩm đạt tiêu chuẩn sử dụng mối hàn xuyên hoàn toàn 8–12mm, ổn định trong điều kiện làm việc ngoài trời nhiều bùn lầy.

2.1.2 Thiết bị phù hợp & Khách hàng mục tiêu

Lắp cánh tay nâng máy kéo, máy xẻ gỗ, xe moóc trang trại, máy xúc lật nhỏ, xe kéo.

Phục vụ các nhà bán buôn phụ tùng nông nghiệp, nhà máy sản xuất máy móc nông nghiệp và cửa hàng sửa chữa ngoài trời.

2.1.3 Ưu và nhược điểm

Ưu điểm: Nhỏ gọn, chống bụi, dễ lắp đặt, có thể tùy chỉnh kích thước lỗ khoan, hành trình và lỗ khoan

Nhược điểm: Việc tháo gỡ bên trong rắc rối, thời gian thực hiện lâu hơn đối với các kích thước không chuẩn

2.2 Xi lanh thủy lực thanh giằng(Loại công nghiệp trong nhà chung)

2.2.1 Đặc điểm cấu trúc cốt lõi

Bốn thanh giằng cố định hai nắp đầu, thuận tiện tháo rời và thay thế các gioăng bên trong. Nó tuân theo tiêu chuẩn quốc tế NFPA với áp suất thống nhất 21MPa.

Các thanh giằng lộ ra ngoài bị lỏng khi rung lâu dài, lực bên sẽ làm cong các thanh giằng piston, không vừa với các máy di động ngoài trời.

2.2.2 Thiết bị phù hợp & Khách hàng mục tiêu

Fit máy công cụ, dây chuyền tự động hóa đóng gói, máy ép thủy lực trong nhà, bệ nâng cố định.

Phục vụ các nhà máy tự động hóa, nhà cung cấp bảo trì thiết bị và đại lý linh kiện thủy lực trong nhà.

2.2.3 Ưu và nhược điểm

Ưu điểm: Đủ hàng giao ngay, bảo trì dễ dàng, giá thành rẻ, giao hàng nhanh đúng kích thước chuẩn

Nhược điểm: Chống rung kém, không dùng được trên máy kéo, rơ moóc

2.3 Xi lanh thủy lực kính thiên văn(Đặc biệt dành cho xe moóc đổ)

2.3.1 Đặc điểm cấu trúc cốt lõi

Thiết kế tay áo lồng nhau nhiều giai đoạn, chiều dài ngắn sau khi rút và hành trình nâng dài sau khi mở rộng. Hầu hết đều hoạt động đơn lẻ và rút lại bằng trọng lực, với 2–4 giai đoạn tùy chọn.

Nhiều giai đoạn mở rộng hơn mang lại lực đẩy đầu cuối yếu hơn, không phù hợp để nâng tải siêu nặng.

2.3.2 Thiết bị phù hợp & Khách hàng mục tiêu

Phù hợp với xe kéo đổ trang trại, xe ben, xe chở rác vệ sinh, thang trên không.

Phục vụ các nhà máy tân trang xe moóc, nhà bán buôn phụ kiện vận chuyển hàng hóa và nhà sản xuất thiết bị vệ sinh.

2.3.3 Ưu và nhược điểm

Ưu điểm: Thể tích rút nhỏ, hành trình dài, mạch dầu đơn giản, tỷ lệ hỏng hóc thấp

Nhược điểm: Phốt nhiều lớp cần dầu thủy lực sạch, không có chức năng rút thủy lực chủ động

2.4 Xi lanh thủy lực hàn thay thế hạng nặng (Phụ tùng thay thế máy xúc & máy xúc)

2.4.1 Đặc điểm cấu trúc cốt lõi

Được làm bằng ống liền mạch dày được mài giũa và thanh piston chống uốn được gia cố, khớp với khớp bi rèn hoặc lỗ khoan đơn, các mối hàn dày xuyên thấu hoàn toàn hỗ trợ áp suất tối đa 35MPa.

Kích thước hoàn toàn phù hợp với máy xúc mini CAT, Komatsu, Kubota để thay thế trực tiếp mà không cần sửa đổi.

2.4.2 Thiết bị phù hợp & Khách hàng mục tiêu

Lắp xi lanh tay/cần máy xúc mini, xi lanh nghiêng máy xúc lật, xe lu đường nhỏ.

Phục vụ các nhà xuất khẩu máy xây dựng, xưởng sửa chữa hiện trường và nhà máy sản xuất thiết bị kỹ thuật nhỏ.

2.4.3 Ưu và nhược điểm

Ưu điểm: Kích thước thay thế chính xác, chịu va đập, bền bỉ trên công trường, đơn hàng lặp lại cao

Nhược điểm: Nhiều mẫu mã, máy không chuẩn cần tùy chỉnh dựa trên dữ liệu trụ cũ

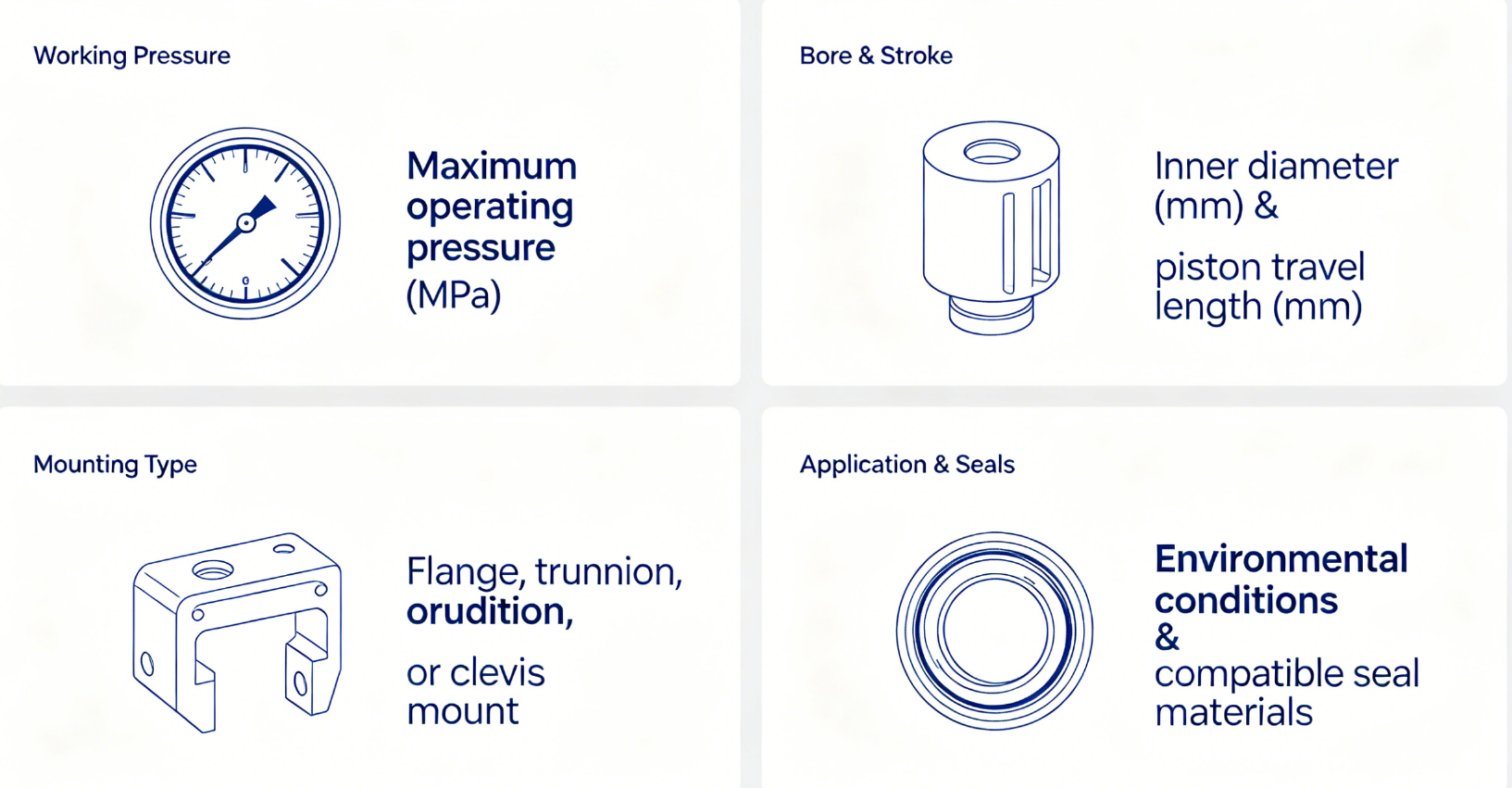

III. Thông số lựa chọn lõi phổ quát

3.1 Phù hợp với áp suất làm việc

Model tiêu chuẩn 21MPa (3000PSI) phù hợp với hầu hết các thiết bị trang trại và trong nhà, chiếm 90% đơn hàng với hiệu suất chi phí cao.

Phiên bản áp suất cao dày 25–35MPa dành cho máy xúc và điều kiện làm việc chịu ảnh hưởng của khai thác mỏ.

3.2 Quy tắc lựa chọn lỗ và hành trình

Lực nâng chỉ liên quan đến áp suất lỗ khoan và hệ thống; hành trình dài hơn không thể cải thiện khả năng chịu tải.

Đo toàn bộ chiều dài rút và kéo dài khi thay thế xi lanh cũ, đánh giá trực quan dễ gây thiếu hành trình và rò rỉ dầu.

Chọn xi lanh dạng ống lồng cho hành trình dài với không gian hạn chế; chọn xi lanh khoan đôi hàn cho thiết bị xoay đa góc.

3.3 Khớp nhanh loại ngàm

Máy nâng đa góc ngoài trời: Xi lanh thủy lực clevis đôi hàn

Thiết bị áp suất thấp trong nhà ổn định: Xi lanh thủy lực thanh giằng

Xe moóc nâng hành trình dài: Xi lanh thủy lực dạng ống lồng

Cánh tay khớp nối máy xúc: Xi lanh thủy lực hàn thay thế hạng nặng

3.4 Sắp xếp con dấu & chống ăn mòn theo môi trường làm việc

Điều kiện vệ sinh trong nhà thông thường: gioăng NBR + sơn chống rỉ màu đen

Trang trại ngoài trời đầy bùn: Thanh piston mạ crôm dày + tấm che bụi bên ngoài

Môi trường sương mù muối ven biển: Lớp mạ kẽm tổng thể chống ăn mòn

Điều kiện dầu nóng ở nhiệt độ cao: Phớt cao su flo FKM để tránh rò rỉ bên trong và bên ngoài

IV. Bảng lựa chọn nhanh theo ngành

4.1 Máy nông nghiệp

Lựa chọn đầu tiên: Xi lanh thủy lực đôi được hàn tác động kép

Tránh: Xi lanh thanh giằng dễ bị gãy khi rung; xi lanh kính thiên văn hành trình quá dài không phù hợp với thiết bị trang trại nhỏ

4.2 Thiết bị đổ hàng hóa & vệ sinh

Lựa chọn đầu tiên: Xi lanh thủy lực dạng ống lồng tác động đơn 2 cấp4

Giải pháp thay thế: Xi lanh đôi hàn hành trình dài dành cho xe moóc nhỏ nhẹ

4.3 Máy xây dựng nhỏ

Lựa chọn đầu tiên: Xi lanh thủy lực hàn thay thế hạng nặng

Giải pháp thay thế: Xi lanh khoan đôi áp suất cao dày dành cho máy xúc lật trang trại lớn

4.4 Tự động hóa & Máy công cụ

Lựa chọn đầu tiên: Xi lanh thủy lực thanh giằng tiêu chuẩn

Tránh: Xi lanh hàn chi phí cao không cần thiết cho thiết bị cố định trong nhà

V. Các lỗi thường gặp và gợi ý phòng tránh

5.1 Xi lanh khoan đôi hàn

Khe nối mỏng bị nứt khi chịu tải nặng, mối hàn mỏng gây rò rỉ dầu. Xác nhận các rãnh khoan tích hợp được rèn và các mối hàn xuyên thấu hoàn toàn trên 8mm, thanh crom dày được khuyên dùng để sử dụng ngoài trời.

5.2 Xi lanh thủy lực thanh giằng

Rung làm lỏng các thanh giằng và uốn cong các thanh piston, chỉ được phép đối với các thiết bị ổn định trong nhà.

5.3 Xi lanh thủy lực dạng ống lồng

Kiểm soát tải nặng trong hai giai đoạn đầu; mở rộng hoàn toàn dẫn đến giảm lực đẩy mạnh. Thay dầu thủy lực thường xuyên để bảo vệ phớt nhiều lớp.

5.4 Xi lanh thay thế máy xúc

Kích thước sai không thể được cài đặt bình thường, cung cấp hình ảnh xi lanh cũ và mẫu máy để xác nhận trước khi đặt hàng.

VI. Tư vấn tùy chỉnh & thay thế

Gửi thông tin sau cho các kỹ sư của chúng tôi để nhận được kế hoạch phù hợp trong vòng 24 giờ:

Công nghiệp máy móc & mô hình hoàn chỉnh

Hình ảnh rõ ràng của đầu lắp xi lanh cũ

Đo lỗ khoan, đường kính thanh, chiều dài mở rộng và rút lại hoàn toàn

Áp lực và môi trường làm việc (nhiệt độ cao, ven biển, nơi lầy lội)

Chúng tôi hỗ trợ tùy chỉnh mẫu 1 cái cho cả bốn loại xi lanh, mỗi sản phẩm có báo cáo kiểm tra áp suất hoàn chỉnh và bảo hành 12 tháng.
