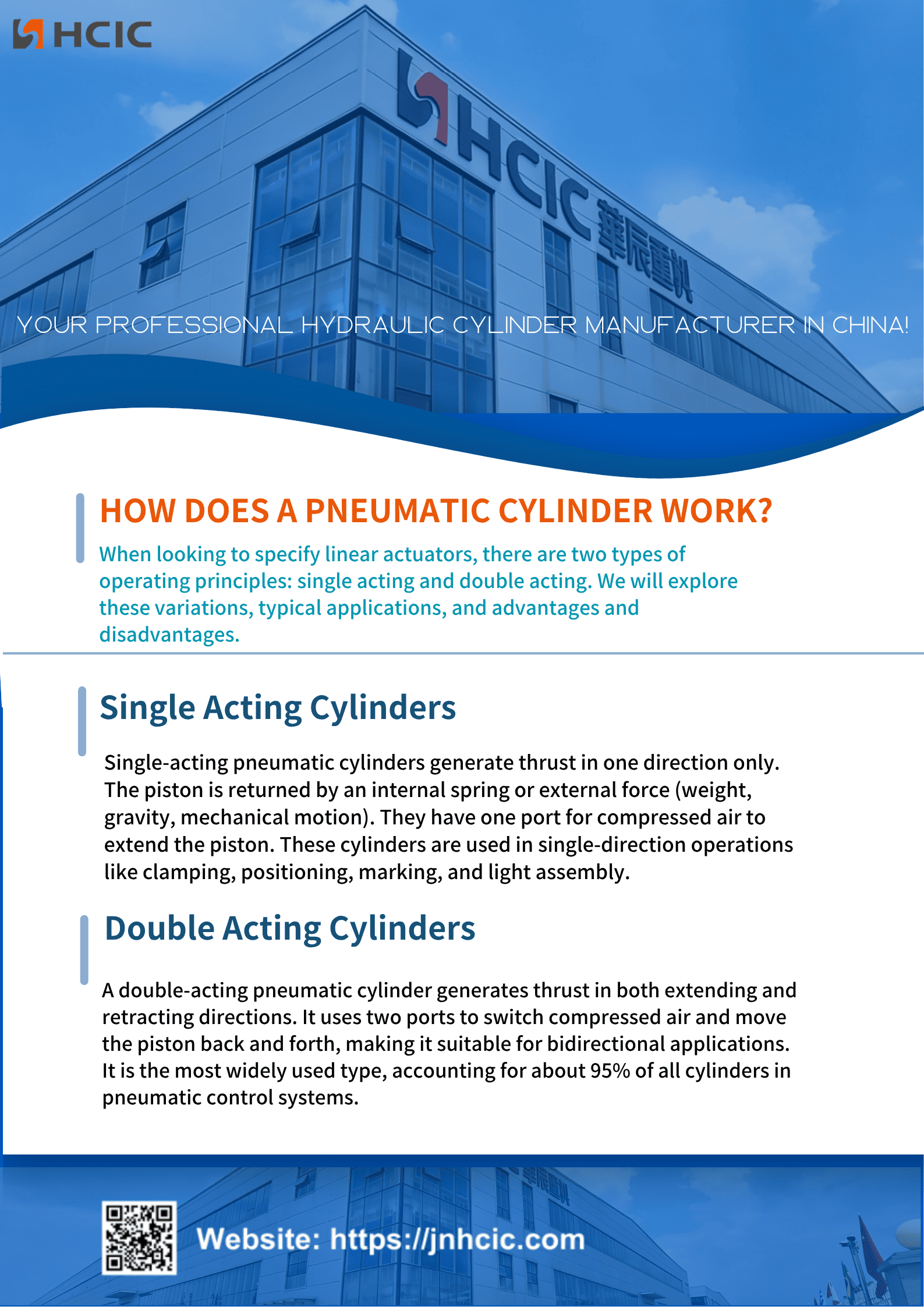

Xi lanh khí nén tác động đơn chỉ tạo ra lực đẩy hoặc lực làm việc theo một hướng duy nhất. Nó sử dụng một lò xo tích hợp hoặc các lực bên ngoài như trọng lực, trọng lượng hoặc chuyển động cơ học để rút piston trở lại vị trí ban đầu.
Những xi lanh này chỉ có một cổng nạp khí, đưa khí nén vào buồng để đẩy piston đến vị trí mục tiêu.
Xi lanh khí nén tác động đơn được chế tạo cho các nhiệm vụ làm việc một chiều, các mục đích sử dụng phổ biến bao gồm kẹp, định vị bộ phận, đánh dấu, di chuyển hành trình ngắn và công việc lắp ráp nhẹ.

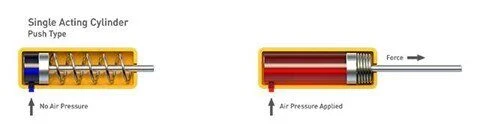

(1). Việc áp dụng áp suất không khí tạo ra lực đẩy, do đó 'đẩy' piston:

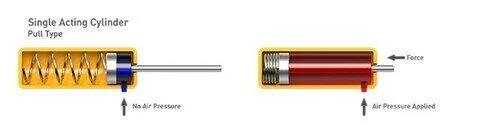

(2). Việc áp dụng áp suất không khí tạo ra lực đẩy, do đó 'kéo' piston:
Cấu tạo đơn giản, dễ hiểu
Cấu trúc nhỏ gọn, tiết kiệm không gian
Chi phí thấp hơn cho van điều khiển và đường ống dẫn khí
Sử dụng một nửa lượng khí nén so với xi lanh tác động kép cùng kích thước
Mặt hồi lò xo mở với không khí xung quanh, để bụi và mảnh vụn lọt vào bên trong, gây hỏng hóc và rút ngắn tuổi thọ xi lanh
Hiệu suất của lò xo yếu đi theo thời gian, dẫn đến vị trí cuối hành trình không ổn định
Đường kính lỗ khoan và chiều dài hành trình bị giới hạn bởi kích thước và độ bền của lò xo bên trong
Lực đẩy giảm nhẹ do lò xo cản trở chuyển động về phía trước của piston

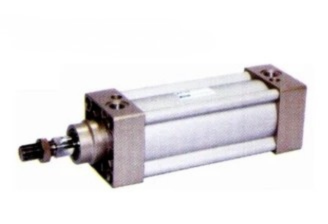

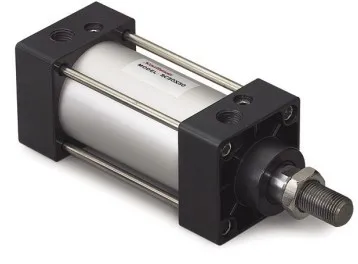

Xi lanh khí nén tác động kép tạo ra lực theo cả hai hướng, đẩy piston ra ngoài và kéo nó vào trong.
Thiết kế này có một cổng dẫn khí ở hai đầu và chuyển hướng không khí áp suất cao giữa hai cổng để dẫn động piston qua lại. Nó không thể thiếu đối với những công việc đòi hỏi phải di chuyển hai chiều như đóng mở cổng công nghiệp, giảm chấn.
Xi lanh tác động kép là loại thiết bị truyền động tuyến tính được sử dụng rộng rãi nhất, chiếm khoảng 95% số lượng xi lanh được ứng dụng trong hệ thống điều khiển khí nén.
Chúng là sự lựa chọn tối ưu cho các hoạt động nặng nhọc, hành trình dài và nhu cầu lực cao mà xi lanh tác động đơn không thể đáp ứng. Các mô hình tác động kép nhỏ cũng hoạt động cho các công việc cần vị trí cuối cố định, chính xác trên cả hành trình kéo dài và rút lại.

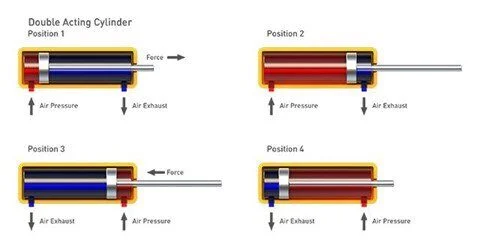

Đây là cách chúng hoạt động:
- Hầu như tất cả các xi lanh khí nén tiêu chuẩn ISO đều sử dụng thiết kế tác động kép
- Phạm vi kích thước lỗ khoan và chiều dài hành trình rộng hơn so với các mẫu tác động đơn
- Nhiều sửa đổi tùy chỉnh cho khung tác động kép cơ bản
- Không có khóa tích hợp để giữ cố định piston ở vị trí giữa hành trình
- Không khí có thể nén được nên các ứng dụng cấp liệu cần một xi lanh phụ thủy lực để chuyển động trơn tru, ổn định
- Các đơn vị hành trình dài cần hỗ trợ thêm thanh piston để ngừng uốn cong và giữ cho hoạt động trơn tru
