Khi các nhà sản xuất thiết bị thương mại chuyển từ động cơ đốt trong sang xe điện-ắc quy (BEV) 48V, 96V và 350V, các kỹ sư hệ thống truyền động phải đối mặt với một nút thắt bất ngờ: lực cản năng lượng chất lỏng ký sinh.
Trên máy đào diesel hoặc máy xúc lật truyền thống, động cơ diesel mô-men xoắn cao dễ dàng vượt qua ma sát của phốt xi lanh bên trong. Người vận hành hiếm khi nhận thấy lực cản cơ học do các vòng đệm đàn hồi có tải trước cao, hung hãn ép vào các thùng thép được mài giũa tiêu chuẩn.
Tuy nhiên, trên máy xúc nhỏ gọn chạy bằng pin hoặc xe chở rác chạy bằng điện, không có mã lực nào bị lãng phí. Phớt xi lanh công nghiệp tiêu chuẩn tiêu thụ từ 12% đến 18% tổng năng lượng của pin trên bo mạch chỉ đơn giản là khắc phục tình trạng nén phốt bên trong và khả năng chống đứt cơ học.
Sự tiêu hao năng lượng này đã thúc đẩy nhu cầu toàn ngành về Ma sát thấpXi lanh thủy lựccho Thiết bị Xây dựng Điện-Ắc quy và Nhóm Không phát thải. Bằng cách thay thế các đệm kín có độ ma sát cao truyền thống bằng các đệm kín có cấu hình vi thủy động và các ống được đánh bóng bằng con lăn dưới micron, các máy điện hiện đại có thể tăng thêm thời gian làm việc lên tới 45 phút cho mỗi lần sạc pin.
| Thông số kỹ thuật | Xi lanh Diesel tiêu chuẩn | Xi lanh ma sát thấp BEV |
|---|---|---|
| Ma sát đột phá nội bộ | 8,0 đến 14,5 thanh | 1,2 đến 2,8 thanh |
| Bề mặt lỗ khoan bên trong ống | Ra 0,4 đến 0,8 μm | Ra 0,1 đến 0,2 μm (SRB) |
| Ngưỡng trượt tốc độ thấp | Dưới 15 mm/giây | Dưới 1,0 mm/giây |
| Hồ sơ con dấu thanh chính | U-Cup tải trước nặng | Bước song song ma sát thấp |
| Tỷ lệ mất năng lượng ký sinh | 12% - 18% công suất bơm | 3% - 5% công suất bơm |
| Khả năng tương thích chất lỏng | Dầu khoáng tiêu chuẩn | Bio-HEES tổng hợp & AW46 |
| Phạm vi nhiệt độ hoạt động | -20°C đến +80°C | -40°C đến +100°C |
Mỗi khi biến tần bơm điện tăng tốc để di chuyển cần thủy lực, nó phải vượt qua "ma sát đứt gãy"—lực dính tĩnh giữa phốt thanh truyền và thanh piston mạ crôm. Trên các xi lanh thông thường, áp suất tăng đột biến ban đầu này buộc động cơ điện đạt cường độ dòng điện cực đại trước khi chuyển động cơ học bắt đầu. Trong một ca làm việc kéo dài 8 giờ bao gồm hàng ngàn chu kỳ đào nhỏ, những gai cực nhỏ này kết hợp với nhau làm cạn kiệt pin nghiêm trọng.
Khi người vận hành thực hiện phân loại tinh tế hoặc đặt ống phức tạp ở vận tốc dưới 5 mm/giây, gioăng cao su tiêu chuẩn sẽ giữ và nhả thanh kim loại không đều, gây ra dao động giật giật. Xi lanh thủy lực ma sát thấp dành cho thiết bị xây dựng chạy bằng pin và đội xe không phát thải kết hợp các vòng trượt bằng đồng PTFE hoặc polyurethane biến tính tự bôi trơn với các bình chứa dầu thủy động cực nhỏ, đảm bảo chuyển động liền mạch, không rung ngay cả ở tốc độ cực thấp 0,5 mm/giây.
[ Mài giũa SRB vi thủy động lực học ] → Bề mặt Ra 0,1-0,2 µm giữ lại màng dầu vi mô
↓
[ Các tuyến song song ít đột phá ] → Vòng đệm bước tổng hợp PTFE giúp giảm 70% ma sát
↓
[ Khối van Regen tích hợp ] → Thu hồi dầu hồi để giảm kích thước bộ biến tần

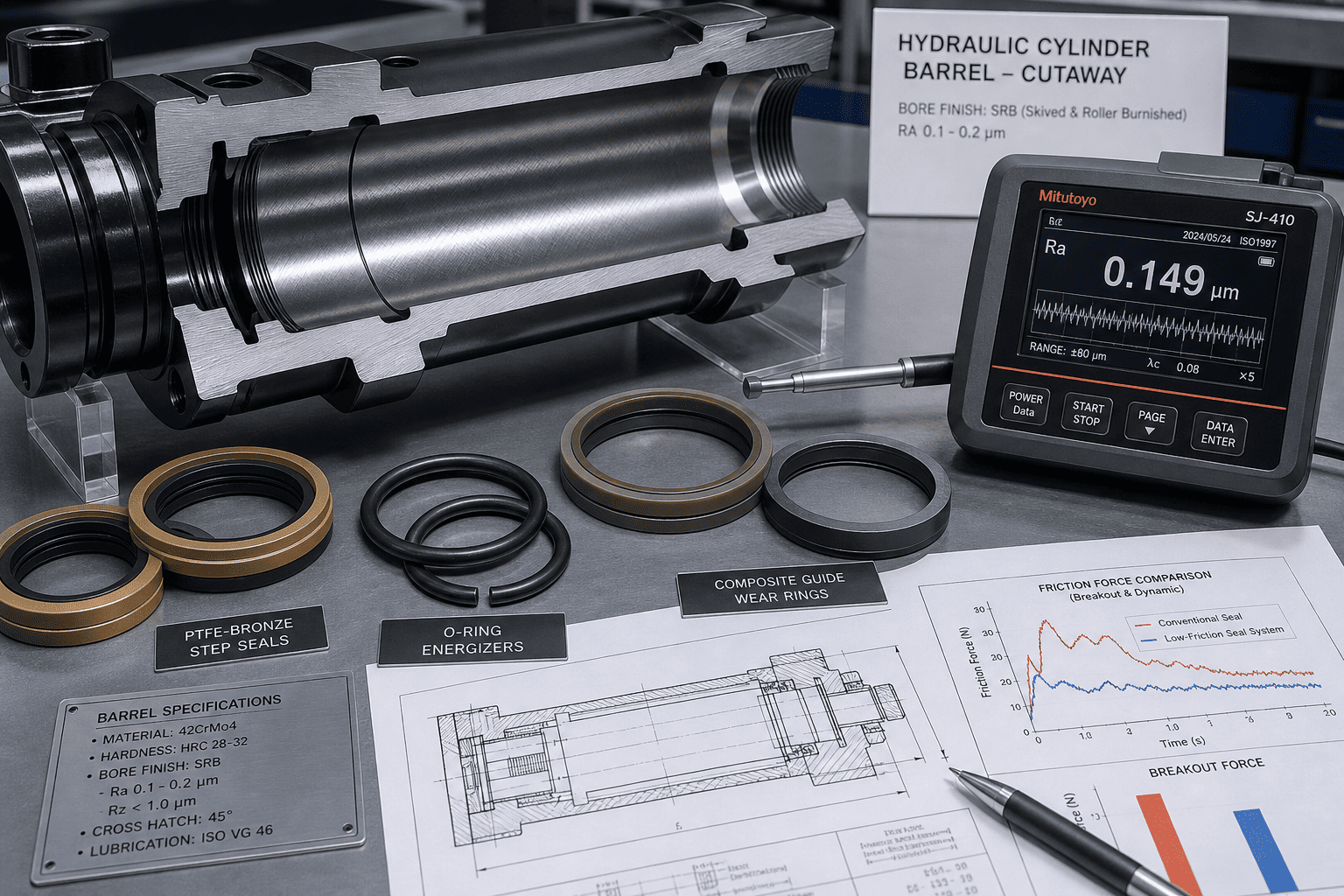

Giảm ma sát không có nghĩa là tạo ra bề mặt gương siêu khô; nó đòi hỏi khả năng giữ dầu cực nhỏ. HCIC sử dụng phương pháp đánh bóng bằng con lăn và trượt tiên tiến để đạt được độ nhám bề mặt bên trong của Ra0,1–0,2 µmvới cấu trúc cao nguyên hình chữ thập. Cao nguyên này giữ một lớp ranh giới chất lỏng cực nhỏ giúp ngăn chặn sự cọ xát khô của kim loại với con dấu trong quá trình khởi động điện vào buổi sáng lạnh.
Thay vì dựa vào một cốc chữ U polyurethane được ép chặt, các thiết kế có độ ma sát thấp sử dụng gói niêm phong song song. Phốt chính có cấu hình bước động được cấp năng lượng bằng vòng chữ O với khả năng giảm nhiễu xuyên tâm, giảm ma sát hơn 70% trong khi vẫn duy trì khả năng ngăn chặn chất lỏng không rò rỉ lên tới 250 bar.

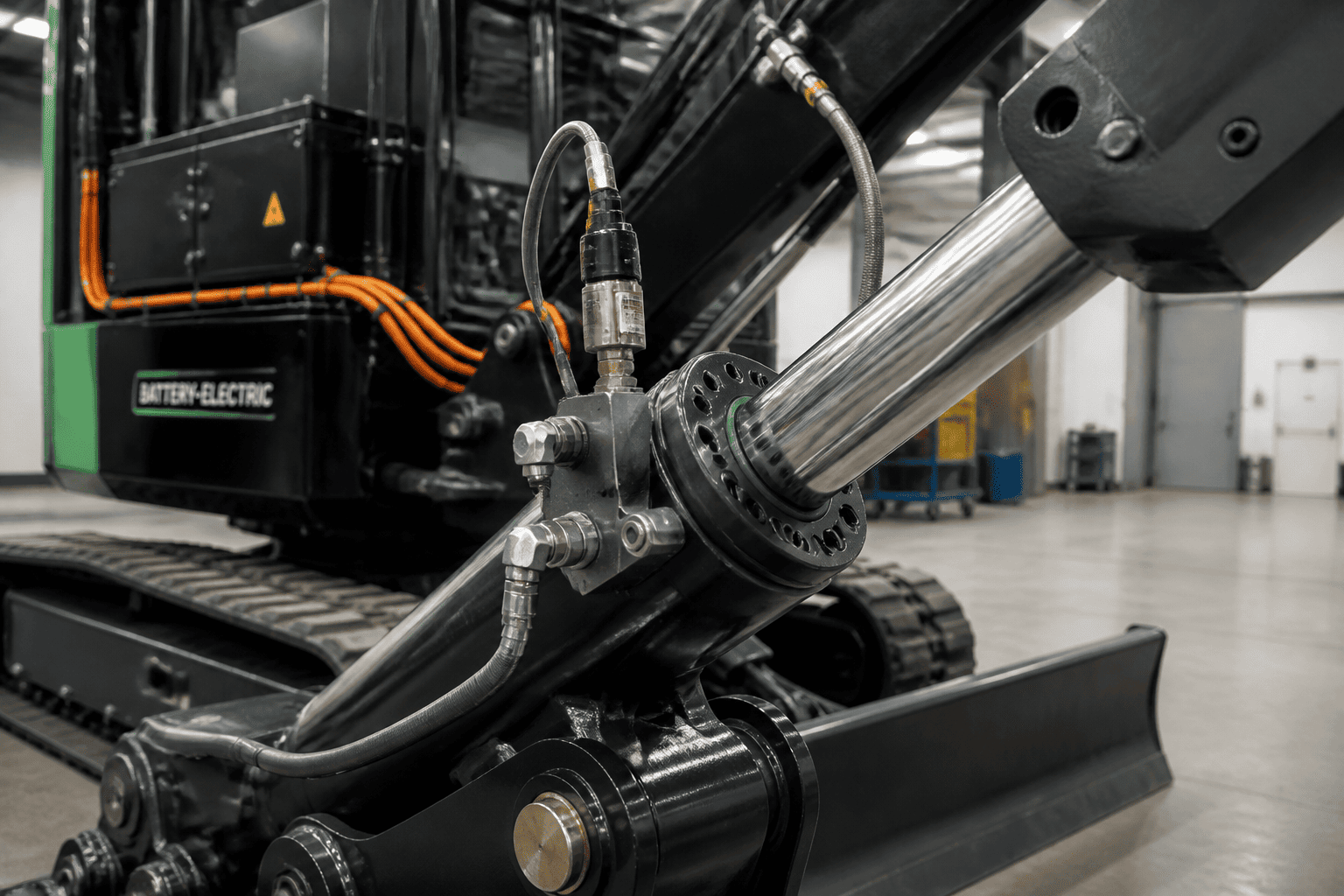

Để tiếp tục tiết kiệm kilowatt giờ điện, các xi lanh có độ ma sát thấp có thể được lắp van tái sinh tích hợp hạ cần. Trong quá trình hạ thấp không có điện, trọng lực đẩy chất lỏng từ phía piston trực tiếp trở lại phía thanh truyền mà không lưu thông qua van điều khiển hướng chính, làm giảm tải động cơ điện xuống gần bằng 0 trong hành trình quay trở lại.
Nếu bạn đang trang bị thêm thiết bị hiện có hoặc khắc phục sự cố về tuổi thọ pin kém trên máy điện, hãy làm theo bài kiểm tra hội thảo này:
1. Ngắt kết nối liên kết cơ học bên ngoài:Tháo chốt mắt que để xi lanh di chuyển hoàn toàn không tải.Khi các quy định về khí thải toàn cầu được thắt chặt trên khắp các khu vực xây dựng đô thị, Xi lanh thủy lực ma sát thấp dành cho thiết bị xây dựng chạy bằng pin và Đội xe không phát thải đang trở thành thông số kỹ thuật tiêu chuẩn cho máy xúc lật nhỏ gọn, máy xúc mini và thùng rác điện.
HCIC cộng tác trực tiếp với các nhà lắp đặt thiết bị BEV và kỹ sư năng lượng chất lỏng để cấu hình các xi lanh có độ ma sát thấp tùy chỉnh phù hợp với các bus điện áp và chu kỳ làm việc cụ thể. Chúng tôi cung cấp độ dài hành trình tùy chỉnh, cảm biến phản hồi vị trí tích hợp (Hiệu ứng LVDT / Hall) và mô hình CAD 3D để đánh giá đóng gói hệ thống truyền động ngay lập tức.
Để đánh giá xi lanh nguyên mẫu có độ ma sát thấp cho dòng máy không phát thải của bạn, hãy liên hệ với HCIC:
