Mô tả Sản phẩm

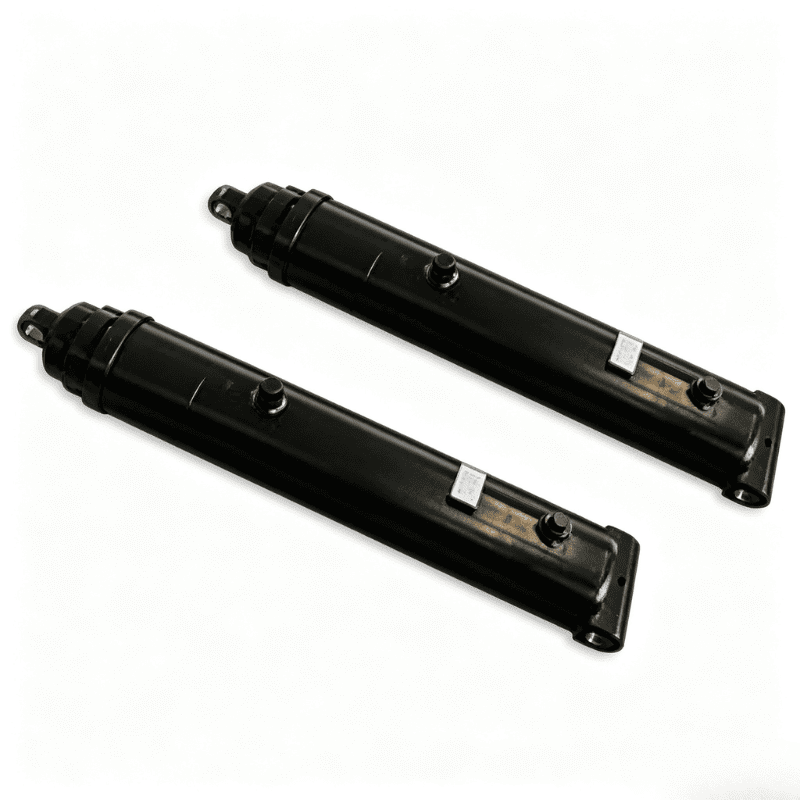

63-4402-120 là xi lanh tời gắn chốt dòng 4000 dành cho xe ben. Bố trí lắp hai chân của nó nhằm mục đích lắp đặt máy có khớp nối trong đó xi lanh hoạt động giữa các điểm lắp cố định và tuân theo chuyển động của cấu trúc được kết nối.

Danh mục HCIC liệt kê kích thước mở rộng 125,31 inch (3183 mm), kích thước đóng 84,19 inch (2138 mm) và cổng NPTF 3/4 cho kiểu máy này. Danh mục này cũng xác định thiết kế tự chảy máu, đóng gói chữ V được nạp sẵn, đai ốc có ren có thể điều chỉnh tại hiện trường và chiều dài vòng bi dài hơn để đảm bảo độ ổn định.

Bài viết này chỉ đề cập đến mẫu 63-4402-120.

I.Thông số kỹ thuật

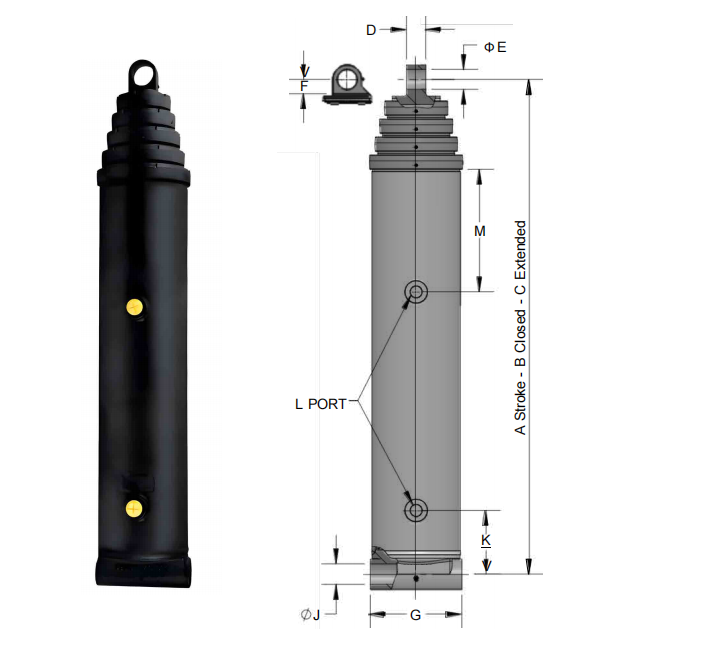

pin-pin mounting hydraulic cylinder

tham số	Đặc điểm kỹ thuật 63-4402-120
Dòng sản phẩm	Dòng 4000
Kiểu lắp	Gắn chốt
Kích thước A	84,19 inch / 2138 mm
Kích thước B	41,12 inch / 1044 mm
Kích thước C	125,31 inch / 3183 mm
Kích thước D	1,50 inch / 38 mm
Kích thước E	2,06 inch / 52 mm
Kích thước F	2,00 inch / 51 mm
Kích thước G	7,00 inch / 178 mm
Kích thước J	2,06 inch / 52 mm
Kích thước K	19,50 inch / 495 mm
Kích thước M	N/A trong bảng danh mục
Cảng thủy lực	3/4 NPTF
Khối lượng dầu được liệt kê	2,2 gal điền / 9,4 gal mở rộng
Trọng lượng niêm yết	250 lb

Kích thước sử dụng chữ hiển thị trong bản vẽ danh mục HCIC. Xác nhận bản vẽ hoàn chỉnh, chi tiết chốt, áp suất thủy lực và khoảng cách lắp đặt trước khi đặt hàng.

II. Bố trí lắp chốt-chân

63-4402-120 được lắp đặt giữa hai chân máy. Một đầu nối với thân xi lanh và đầu còn lại với giá đỡ đầu thanh. Khi mạch thủy lực kéo dài hoặc thu lại thanh, tâm chốt sẽ chuyển chuyển động tuyến tính sang cơ cấu nghiêng được kết nối.

Việc sắp xếp lắp đặt yêu cầu đồ đạc chính xác. Trước khi thay thế bộ truyền động hiện có, hãy kiểm tra:

- Khoảng cách giữa chốt đóng và mở rộng

- Đường kính chốt và chiều rộng ổ trục

- Căn chỉnh Clevis thông qua chuyển động đầy đủ

- Vị trí cổng và bán kính uốn ống

- Khoảng hở xung quanh đai ốc đầu và đầu thanh truyền

- Các điểm dừng cơ học và tải trọng phụ có thể xảy ra

Chiều dài danh mục chính xác không tự nó xác nhận rằng xi lanh sẽ phù hợp với máy. Bản vẽ lắp hoàn chỉnh phải được phê duyệt trước khi sản xuất.

III. Đặc điểm thiết kế được HCIC liệt kê

3.1 Thiết kế tự chảy máu

Danh mục này xác định một thiết kế tự chảy máu cho xi lanh có chốt 4000 Series. Tính năng này có thể giúp xi lanh giải phóng không khí bị mắc kẹt trong quá trình vận hành khi hệ thống thủy lực được nạp đầy và vận hành theo quy trình của thiết bị.

Hệ thống vẫn cần các phương pháp nạp, loại bỏ không khí và làm sạch dầu phù hợp. Tự chảy máu không loại bỏ nhu cầu kiểm tra bình chứa, ống mềm và các kết nối.

3.2 Đóng gói chữ V được tải sẵn

Xi lanh được liệt kê với bao bì chữ V được nạp sẵn và bộ cấp nguồn lò xo sóng tự điều chỉnh. Danh mục này cũng xác định gói con dấu “Z” được cấp điện là một tùy chọn. Việc bố trí phốt cuối cùng phải được xác nhận theo chất lỏng thủy lực, nhiệt độ và điều kiện vận hành.

3.3 Điều chỉnh đai ốc bằng ren và dấu hiện trường

Đai ốc có ren được liệt kê để tăng cường độ bền và điều chỉnh độ kín trường. Điều này mang lại cho nhân viên bảo trì một giao diện dịch vụ được xác định cho công việc liên quan đến phốt. Trước bất kỳ hoạt động dịch vụ nào, hãy cách ly áp suất thủy lực, đỡ kết cấu được kết nối và tuân theo quy trình bảo trì an toàn của máy.

3.4 Chiều dài vòng bi dài hơn

HCIC liệt kê chiều dài vòng bi dài hơn để đảm bảo độ ổn định. Điều này liên quan đến bộ truyền động di chuyển cấu trúc khớp nối giữa hai chân. Vẫn cần phải căn chỉnh chốt thích hợp, điều kiện khoan và hướng dẫn phía máy vì xi lanh không nhằm mục đích bù cho tải trọng bên không được kiểm soát.

IV. Nguyên tắc làm việc

Áp suất thủy lực tác dụng lên piston tạo ra chuyển động tuyến tính của thanh truyền. Thân xi lanh và đầu thanh truyền truyền chuyển động đó thông qua hai kết nối được ghim. Bơm thủy lực và van điều khiển xác định lưu lượng dầu, trong khi mạch bảo vệ áp suất hạn chế các điều kiện vận hành.

Đối với mẫu 63-4402-120, danh mục cung cấp các giá trị chiều đóng và mở rộng được sử dụng để kiểm tra đường bao hành trình có sẵn. Người thiết kế máy phải xác nhận rằng cấu trúc lật có thể di chuyển trong toàn bộ phạm vi của nó mà không bị ràng buộc, chạm đáy hoặc buộc xi lanh đi vào đường dẫn tải ngoài ý muốn.

V. Lợi ích chính của sản phẩm

- Gắn chốt cho thiết bị lật có khớp nối

- Kích thước mở rộng được liệt kê trong danh mục 125,31 in / 3183 mm

- Cổng thủy lực 3/4 NPTF

- Thiết kế tự chảy máu được HCIC liệt kê

- Đóng gói chữ V được nạp sẵn với bộ cấp nguồn lò xo sóng tự điều chỉnh

- Gói con dấu “Z” được cung cấp năng lượng tùy chọn được liệt kê trong danh mục

- Đai ốc có ren để tăng thêm sức mạnh và điều chỉnh độ kín trường

- Chiều dài vòng bi dài hơn để ổn định

- Kích thước inch và milimet để lập kế hoạch lắp đặt

VI. Ứng dụng và đồ đạc

Dòng 4000 được trình bày trong danh mục HCIC như một giải pháp lật thủy lực. Model 63-4402-120 phù hợp để xem xét khi thiết bị yêu cầu xi lanh có chốt và giao diện máy khớp với đường bao kích thước được liệt kê.

Người mua nên xác minh đường dẫn tải, căn chỉnh chốt, tốc độ vận hành, áp suất, loại dầu và đường dẫn ống. Kích thước mở rộng dài hơn khiến việc lập kế hoạch lắp đặt trở nên đặc biệt quan trọng: kiểm tra vị trí vận chuyển hoặc gấp, vị trí lật hoàn toàn và tất cả các vị trí trung gian trước khi xác nhận lắp đặt.

VII. Thông tin cần thiết cho một báo giá

Cung cấp các chi tiết sau để có được đánh giá cụ thể về dự án:

1. Loại máy và chức năng lật

2. Các tâm chốt đóng và mở rộng hiện có

3. Đường kính chốt, chiều rộng khoan và bố trí ổ trục

4. Áp suất làm việc và lưu lượng bơm cần thiết

5. Dầu thủy lực và nhiệt độ vận hành

6. Định hướng cổng và định tuyến ống

7. Ưu tiên con dấu hoặc yêu cầu tương thích chất lỏng

8. Thông tin dừng và giải phóng mặt bằng cơ học

9. Số lượng và điểm đến

10. Bản vẽ, số đo mẫu hoặc ảnh chụp hiện có

Những chi tiết này cho phép kiểm tra kích thước xi lanh so với máy thực tế thay vì chỉ dựa vào tên model danh nghĩa.

VIII. Câu hỏi thường gặp

Mẫu 63‑4402‑120 là gì?

Đó là xi lanh thủy lực lắp chốt thủy lực dòng 4000 được HCIC liệt kê dành cho thiết bị lật thủy lực.

Kích thước đóng và mở rộng là gì?

Danh mục liệt kê kích thước A là 84,19 inch (2138 mm), kích thước B là 41,12 inch (1044 mm) và kích thước C là 125,31 inch (3183 mm).

Cổng nào được liệt kê cho mô hình này?

Danh mục liệt kê một cổng thủy lực NPTF 3/4.

Những lựa chọn niêm phong nào được hiển thị trong danh mục?

Danh mục liệt kê gói đệm chữ V được nạp sẵn với bộ cấp nguồn lò xo sóng tự điều chỉnh và xác định gói phốt “Z” được cấp điện là một tùy chọn. Xác nhận gói niêm phong cuối cùng trước khi sản xuất.

Bảng danh mục được cung cấp có chỉ rõ áp suất làm việc không?

Bảng mẫu được cung cấp không hiển thị giá trị áp suất làm việc đã được xác nhận cho mẫu 63‑4402‑120. Xác nhận áp lực từ ứng dụng và bản vẽ kỹ thuật đã được phê duyệt.

Tôi nên đo lường những gì trước khi đặt hàng thay thế?

Đo tâm chốt đóng và mở rộng, đường kính chốt, chiều rộng khoan, hướng cổng, khe hở sẵn có cũng như điều kiện áp suất và dòng chảy của máy.

IX. Giới thiệu về HCIC

HCIC sản xuất xi lanh thủy lực và bộ nguồn thủy lực cho các ứng dụng công nghiệp. Trang web chính thức của nó trình bày các giải pháp thủy lực tiêu chuẩn, chuyên dụng và tùy chỉnh.

Đối với dự án thay thế hoặc OEM 63-4402-120, hãy gửi bản vẽ hình trụ và chi tiết giao diện máy hiện có. HCIC có thể xem xét đồ đạc và xác nhận cấu hình cuối cùng trước khi sản xuất.
