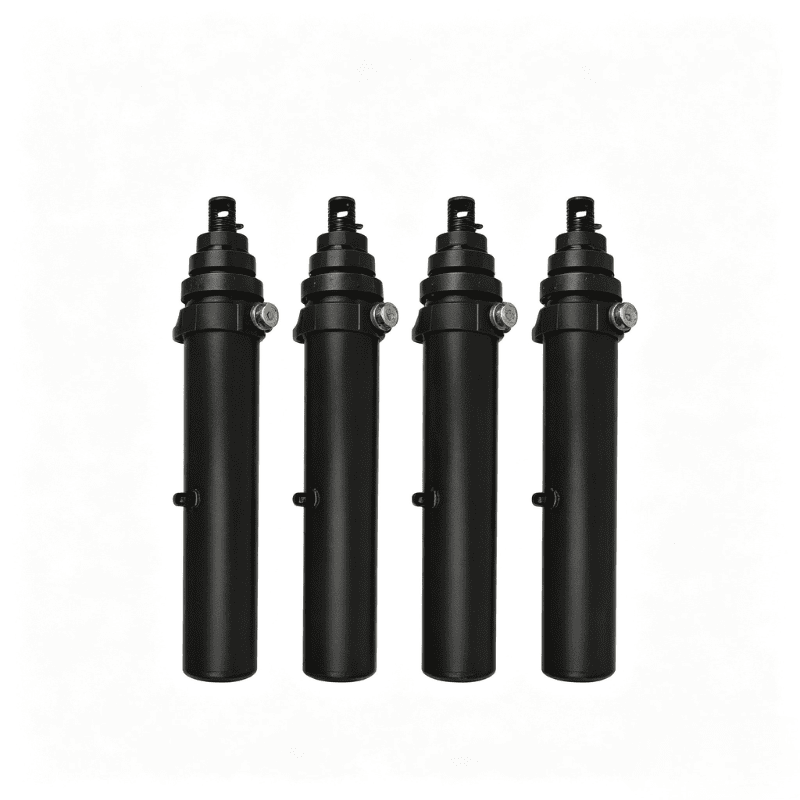

Mô tả Sản phẩm

63-4402-104 là xi lanh nghiêng lắp chốt 4000 Series dành cho xe moóc. Định dạng lắp pin-to-pin của nó cho phép xi lanh kết nối giữa hai điểm lắp máy mà không cần bố trí mặt bích hoặc chân đế riêng biệt.

Danh mục liệt kê kích thước mở rộng 108,56 inch (2757 mm), kích thước đóng 71,94 inch (1827 mm) và cổng NPTF 3/4. Xi lanh cũng sử dụng thiết kế tự chảy máu, đóng gói hình chữ V được nạp sẵn và chiều dài ổ trục dài hơn nhằm hỗ trợ hoạt động ổn định trong cách bố trí lắp đặt được hiển thị trong danh mục.

Bài viết này chỉ đề cập đến mẫu 63-4402-104.

I. Thông số kỹ thuật

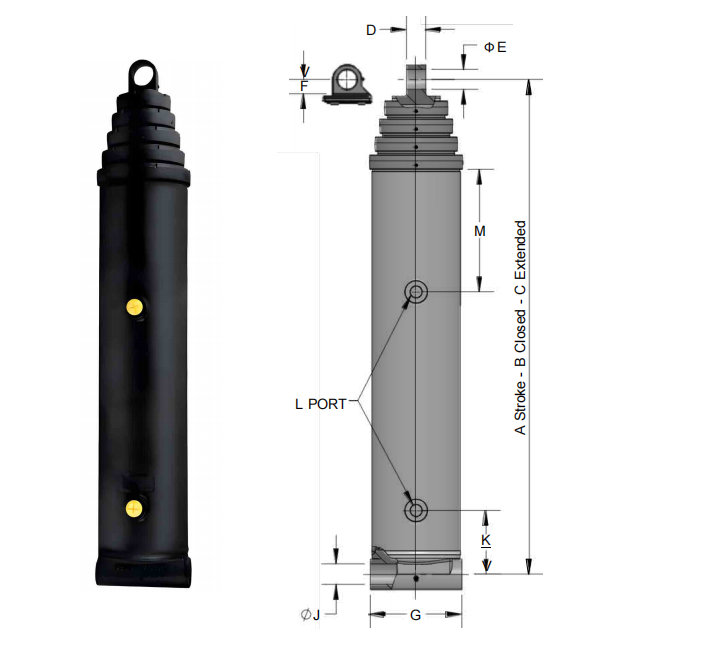

pin-pin mounting hydraulic cylinder

tham số	Đặc điểm kỹ thuật 63-4402-104
Dòng sản phẩm	Dòng 4000
Kiểu lắp	Gắn chốt
Kích thước A	71,94 inch / 1827 mm
Kích thước B	36,62 inch / 930 mm
Kích thước C	108,56 inch / 2757 mm
Kích thước D	1,50 inch / 38 mm
Kích thước E	2,06 inch / 52 mm
Kích thước F	2,00 inch / 51 mm
Kích thước G	7,00 inch / 178 mm
Kích thước J	2,06 inch / 52 mm
Kích thước K	19,50 inch / 495 mm
Kích thước M	N/A trong bảng danh mục
Cảng thủy lực	3/4 NPTF
Khối lượng dầu được liệt kê	1,8 gal điền / 7,3 gal mở rộng
Trọng lượng niêm yết	208 lb

Các chữ cái từ A đến M đề cập đến bản vẽ kích thước trong danh mục HCIC. Xác nhận bản vẽ lắp đặt đầy đủ, kích thước chốt, áp suất làm việc và các yêu cầu về mạch thủy lực trước khi đặt hàng.

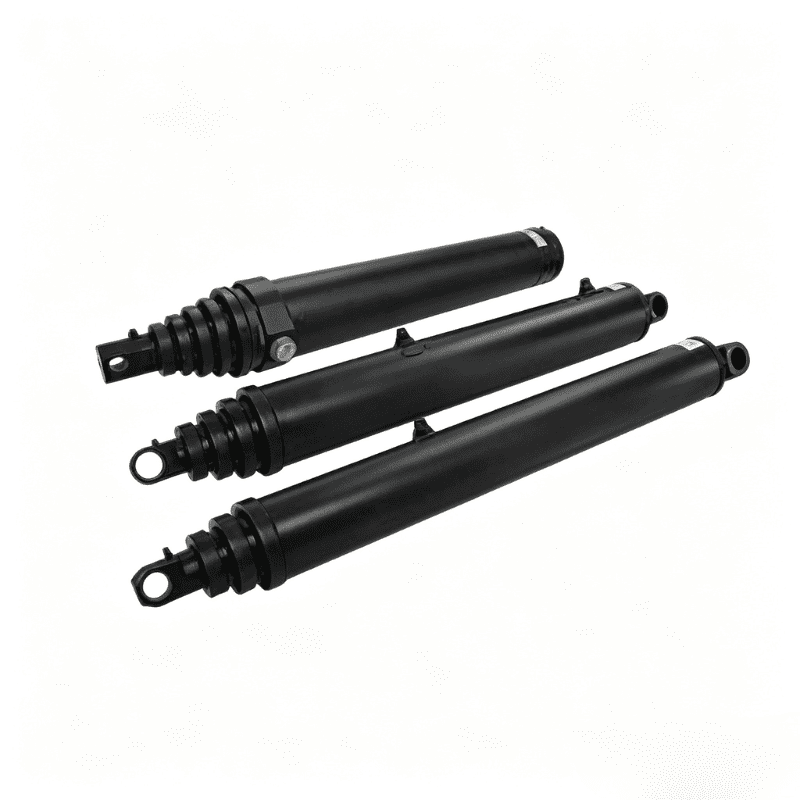

II. Thiết kế lắp chốt

Một xi lanh thủy lực có chốt được lắp đặt giữa hai điểm khoan hoặc điểm vấu. Thân xi lanh và kết nối đầu thanh truyền truyền tải trọng của máy qua các chốt. Cách bố trí này phổ biến khi bộ truyền động phải tuân theo chuyển động của thân lật, thanh liên kết hoặc cấu trúc khớp nối khác.

Sự phù hợp được xác định bởi nhiều hơn các kích thước đóng và mở rộng. Người mua nên kiểm tra:

- Khoảng cách tâm chốt ở cả hai đầu

- Đường kính chốt và chiều rộng ổ đỡ có sẵn

- Khoảng trống và căn chỉnh Clevis

- Hướng cảng thủy lực

- Chuyển động của ống qua toàn bộ hành trình

- Khe hở cơ học xung quanh đầu và đầu thanh

Nên chọn 63-4402-104 từ bản vẽ kích thước đã được phê duyệt thay vì chỉ chọn từ chiều dài tổng thể.

III. Đặc điểm xây dựng được liệt kê trong danh mục

3.1 Thiết kế tự chảy máu

Danh mục xác định một thiết kế tự chảy máu. Trong công việc lắp đặt thực tế, điều này có thể giúp giảm lượng không khí bị mắc kẹt trong xi lanh trong quá trình vận hành. Mạch máy vẫn cần được nạp và làm sạch theo quy trình của nhà sản xuất thiết bị.

3.2 Tải lại V-Packing

Cách bố trí bịt kín được liệt kê sử dụng bao bì chữ V được nạp sẵn với bộ cấp năng lượng lò xo sóng tự điều chỉnh. Danh mục này cũng xác định gói con dấu “Z” được cấp điện là một tùy chọn. Cấu hình phốt cuối cùng phải được xác nhận đối với chất lỏng thủy lực, phạm vi nhiệt độ và điều kiện làm việc của ứng dụng.

3.3 Đầu ren

Đai ốc có ren được liệt kê như một tính năng để tăng cường độ bền và điều chỉnh độ kín trường. Nó cũng cung cấp giao diện dịch vụ thực tế khi cần kiểm tra hoặc điều chỉnh cụm làm kín. Bất kỳ sự điều chỉnh nào tại hiện trường đều phải tuân theo quy trình bảo trì đã được phê duyệt và không được thay thế các biện pháp cách ly áp suất và tháo dỡ an toàn.

3.4 Chiều dài vòng bi dài hơn

Danh mục liệt kê chiều dài vòng bi dài hơn để ổn định. Trong quá trình lắp đặt chốt-chân, hướng dẫn rất quan trọng vì bộ truyền động tuân theo cấu trúc chuyển động. Căn chỉnh chính xác và tình trạng pin thích hợp vẫn cần thiết; chiều dài ổ trục dài hơn không làm cho xi lanh phù hợp với tải trọng bên không được kiểm soát.

IV. Nguyên tắc làm việc

63-4402-104 chuyển đổi áp suất thủy lực thành chuyển động tuyến tính. Khi dầu đi vào cổng thích hợp, áp suất tác động lên khu vực piston và đẩy thanh truyền ra ngoài hoặc vào trong. Các chốt ở đầu thanh và đầu nắp chuyển chuyển động đó sang cơ cấu lật được kết nối.

Chuyển động có thể sử dụng được xác định bởi các kích thước khép kín và mở rộng trong danh mục. Van thủy lực, lưu lượng bơm, bảo vệ giảm nhẹ và hình dạng máy xác định tốc độ và lực thực tế có sẵn khi sử dụng.

Xi lanh không được coi là một thiết bị nâng độc lập. Lựa chọn của nó phải phù hợp với mạch thủy lực và kết cấu cơ khí mà nó được gắn vào.

V. Lợi ích chính của sản phẩm

- Gắn chốt cho thiết bị thủy lực có khớp nối

- Kích thước mở rộng được liệt kê trong danh mục 108,56 in / 2757 mm

- Cổng thủy lực 3/4 NPTF

- Thiết kế tự chảy máu được HCIC liệt kê

- Đóng gói chữ V được nạp sẵn với bộ cấp nguồn lò xo sóng tự điều chỉnh

- Gói con dấu “Z” được cung cấp năng lượng tùy chọn được liệt kê trong danh mục

- Đai ốc có ren để tăng thêm sức mạnh và điều chỉnh độ kín trường

- Chiều dài vòng bi dài hơn để ổn định

- Kích thước đóng và mở rộng có sẵn ở cả đơn vị inch và milimet

VI. Ứng dụng và đồ đạc

Danh mục này đặt xi lanh chốt chốt dòng 4000 trong các giải pháp lật thủy lực. 63-4402-104 có thể được xem xét cho thiết bị trong đó xi lanh phải được gắn giữa hai chân và vỏ bọc lắp đặt có sẵn phù hợp với kích thước danh mục.

Trước khi xác nhận đồ đạc, hãy xem lại chuyển động hoàn chỉnh của máy. Xi lanh phải có đủ khe hở khi rút và mở rộng hoàn toàn, đồng thời các chốt phải giữ thẳng hàng khi cấu trúc nghiêng di chuyển. Việc định tuyến ống cũng cần được kiểm tra để kết nối 3/4 NPTF không bị xoắn hoặc uốn vượt quá giới hạn của nhà sản xuất ống.

VII. Thông tin cần thiết cho một báo giá

Gửi thông tin sau cùng với yêu cầu của bạn:

1. Loại máy và chức năng xi lanh

2. Kích thước tâm chốt hiện có

3. Đường kính chốt và chiều rộng khoan

4. Yêu cầu độ dài đóng và mở rộng

5. Áp suất làm việc và lưu lượng bơm

6. Dầu thủy lực và nhiệt độ vận hành

7. Định hướng cổng và định tuyến ống

8. Tùy chọn con dấu bắt buộc

9. Số lượng và địa điểm giao hàng

10. Bản vẽ hình trụ hiện có hoặc ảnh chụp rõ nét

Bản vẽ đặc biệt quan trọng khi xi lanh thay thế phải phù hợp với cơ cấu lật hiện có.

VIII. Câu hỏi thường gặp

Kiểu lắp của mẫu 63‑4402‑104 là gì?

Đây là xi lanh thủy lực lắp chốt từ Dòng HCIC 4000.

Kích thước đóng và mở rộng là gì?

Danh mục liệt kê kích thước A là 71,94 inch (1827 mm) và kích thước C là 108,56 inch (2757 mm). Kích thước B được liệt kê là 36,62 in (930 mm).

Cổng thủy lực nào được liệt kê cho mô hình này?

Danh mục liệt kê một cổng NPTF 3/4.

Sự sắp xếp niêm phong nào được sử dụng?

Danh mục liệt kê bao bì chữ V được nạp sẵn với bộ cấp nguồn lò xo sóng tự điều chỉnh. Gói con dấu “Z” được cấp năng lượng được xác định là một tùy chọn. Xác nhận cấu hình cuối cùng trước khi sản xuất.

Catalog có liệt kê áp suất làm việc cho 63‑4402‑104 không?

Bảng mô hình được cung cấp không hiển thị giá trị áp suất làm việc đã được xác minh cho mô hình này. Áp lực phải được xác nhận từ ứng dụng và bản vẽ kỹ thuật đã được phê duyệt.

Tôi nên kiểm tra những gì trước khi thay thế một xi lanh hiện có?

Kiểm tra tâm chốt, đường kính chốt, chiều rộng khoan, kích thước đóng và mở rộng, hướng cổng, định tuyến ống cũng như áp suất và lưu lượng làm việc của máy.

IX. Giới thiệu về HCIC

HCIC sản xuất xi lanh thủy lực và bộ nguồn thủy lực cho các ứng dụng công nghiệp. Trang web chính thức của công ty trình bày các giải pháp thủy lực tiêu chuẩn, chuyên dụng và tùy chỉnh.

Để yêu cầu thay thế hoặc OEM, hãy gửi bản vẽ máy và kích thước xi lanh hoàn chỉnh. HCIC có thể xem xét các yêu cầu lắp đặt trước khi xác nhận thông số kỹ thuật cuối cùng.
