Xem lại kích thước xi lanh thủy lực 53-4592-72 pin-to-pin, hành trình 71,94 inch, cổng NPTF 3/4 inch và trọng lượng danh mục 155 lb để lập kế hoạch thay thế OEM.
Stroke:
1.827 mmClosed length:
930mmExtended length:
2757mmPort:
3/4 trong NPTFXi lanh thủy lực 53-4592-72 pin-to-pin là mẫu 4000 Series được liệt kê trong danh mục HCIC-2026. Giá trị chính của nó đối với dự án thay thế hoặc OEM là kích thước: danh mục xác định hành trình, chiều dài đóng và mở rộng, hình học lắp đặt, cổng, thể tích dầu và trọng lượng trong một hàng sản phẩm.
Loại xi lanh này không được chọn chỉ bằng hành trình. Tâm chốt, tai lắp, khoảng hở xung quanh, kết nối thủy lực và không gian phục vụ sẵn có đều phải phù hợp với máy. Đối với người mua thay thế một thiết bị hiện có, điểm khởi đầu an toàn nhất là bản vẽ hình trụ hiện tại hoặc một bộ phép đo hiện trường hoàn chỉnh.

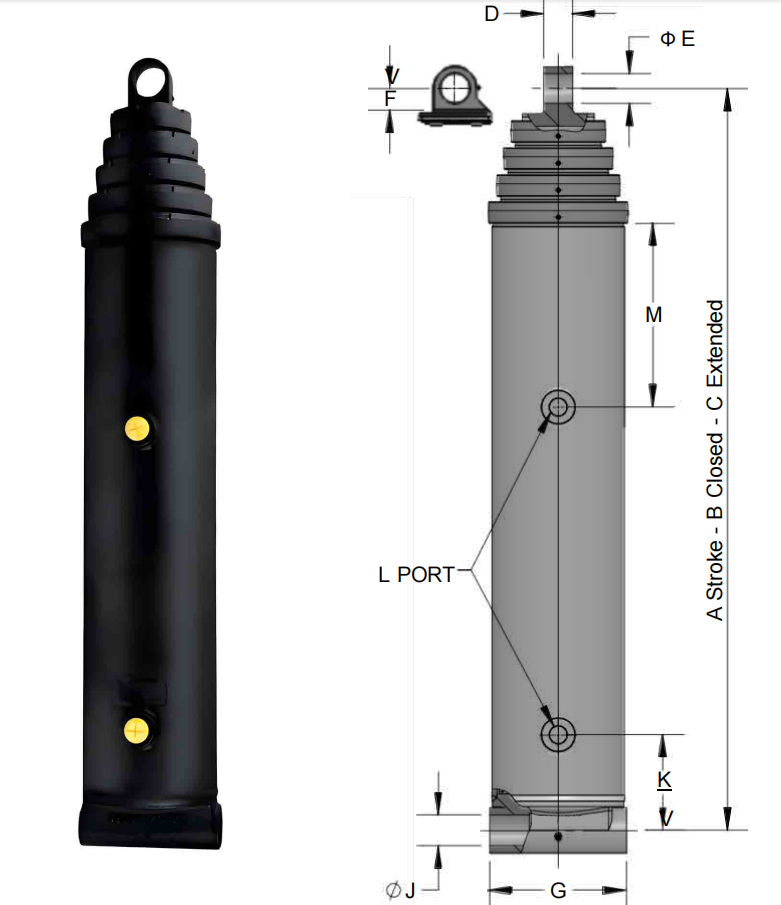

| Mục | Giá trị inch | Giá trị số liệu |
|---|---|---|
| Người mẫu | 53-4592-72 | 53-4592-72 |
| Loạt | Dòng 4000 | Dòng 4000 |
| Đột quỵ, A | 71,94 trong | 1.827 mm |
| Chiều dài đóng, B | 36,62 inch | 930 mm |
| Chiều dài mở rộng, C | 108,56 inch | 2.757 mm |
| Kích thước D | 1,50 inch | 38mm |
| Kích thước E | 2,06 inch | 52mm |
| Kích thước F | 2,00 inch | 51mm |
| Kích thước G | 7 giờ 00 phút | 178 mm |
| Kích thước J | 2,06 inch | 52mm |
| Kích thước K | 19 giờ 50 phút | 495mm |
| Cảng | 3/4 trong NPTF | 3/4 trong NPTF |
Trang danh mục không đưa ra xếp hạng áp suất chung, xếp hạng tải hoặc đảm bảo hiệu suất dành riêng cho máy cho kiểu máy này. Những yêu cầu đó phải được xác nhận đối với thiết bị thực tế.

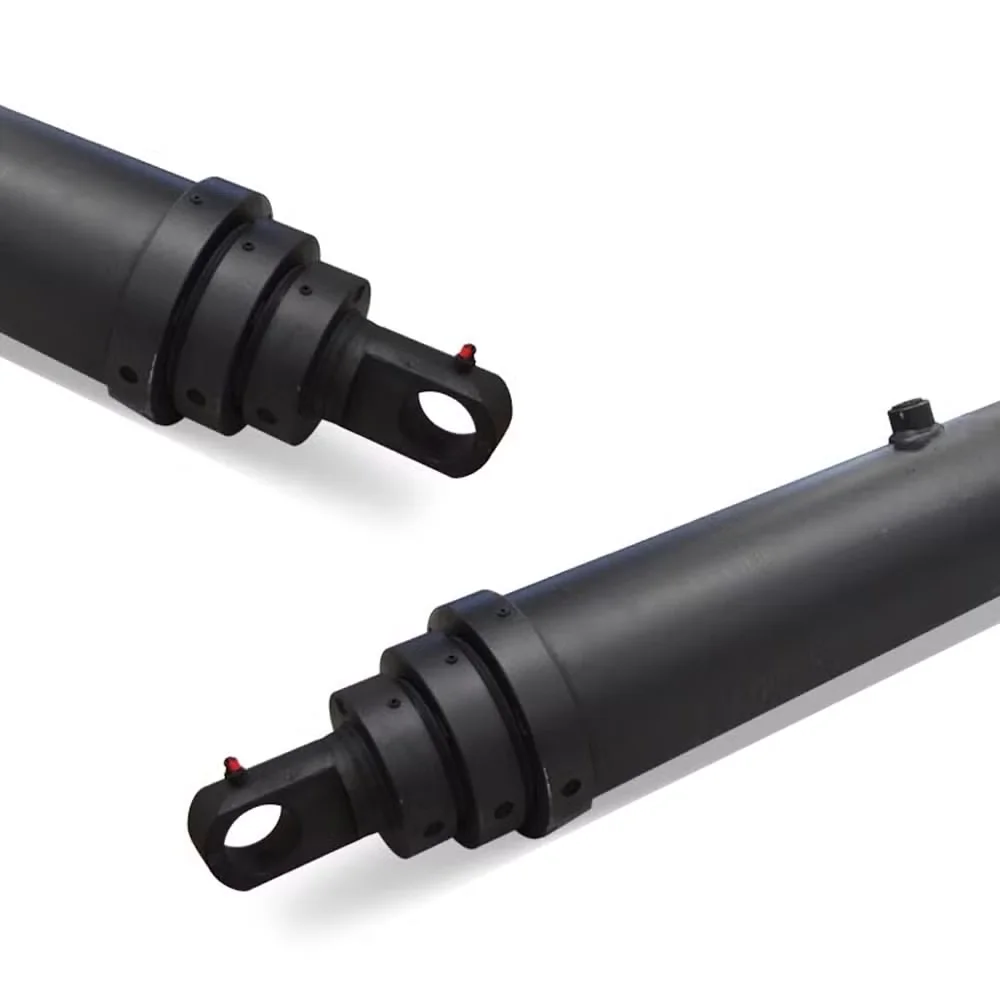

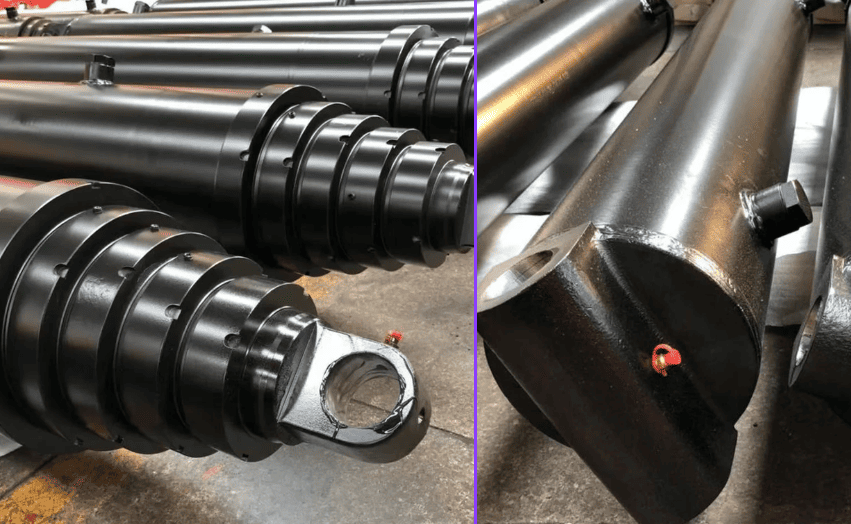

Một xi lanh chốt-chân truyền chuyển động qua hai điểm lắp. Một đầu kết nối với giá đỡ cố định và đầu còn lại kết nối với cấu trúc chuyển động. Khi dầu thay đổi chiều dài xi lanh, khoảng cách giữa hai chốt thay đổi và máy di chuyển theo vòng cung được thiết kế.
Điều đó làm cho độ dài mở rộng và đóng lại trở nên quan trọng. Hàng 53-4592-72 liệt kê 36,62 inch đóng và 108,56 inch mở rộng. Sự khác biệt nằm ở tham chiếu hành trình trong danh mục, nhưng máy vẫn cần đủ chỗ vật lý cho xi lanh, chốt, giá đỡ, ống mềm và đường di chuyển hoàn chỉnh của cấu trúc.
Các kích thước D, E, F, G, J và K cũng quan trọng trong quá trình thay thế. Chúng có thể kiểm soát mối quan hệ giữa thân xi lanh, phần cứng lắp đặt, vị trí chốt và vỏ kết nối. Một xi lanh có hành trình phù hợp nhưng hình dạng lắp đặt sai có thể gây ra vấn đề lắp đặt tốn kém.
Đo tâm chốt đã lắp ở vị trí máy đóng và mở rộng. Kiểm tra đường kính chốt, chiều rộng khung, khoảng cách giữa các tai, tình trạng ống lót và hướng tải trọng đi vào mối nối. Không ép vật thay thế vào giá đỡ được thiết kế cho vỏ lắp khác.
Di chuyển máy qua phạm vi cơ khí hoàn chỉnh với mạch thủy lực được cách ly an toàn theo quy trình của địa điểm. Tìm kiếm sự can thiệp giữa thân xi lanh, thanh truyền, giá đỡ, tấm bảo vệ, ống mềm và cấu trúc gần đó. Độ dài mở rộng chỉ là một phần của kiểm tra này.
Danh mục liệt kê 3/4 trong cổng NPTF. Phù hợp với tiêu chuẩn lắp đặt và phương pháp hàn kín mà máy sử dụng. Để lại đủ chiều dài ống cho chuyển động hoàn toàn từ chốt này sang chốt khác, đồng thời tránh cọ xát, uốn cong và tiếp xúc với khung thép đang chuyển động.
Danh mục liệt kê thể tích dầu đổ đầy là 1,3 gallon và thể tích dầu mở rộng là 4,0 gallon. Những giá trị này rất hữu ích cho việc lập kế hoạch nhưng hệ thống hoàn chỉnh cũng bao gồm thể tích ống, thể tích van, mức bình chứa và vị trí vận hành của máy. Xác nhận mức dầu làm việc trước khi vận hành.
53-4592-72 có thể được xem xét cho các thiết bị OEM hoặc các dự án thay thế cần xi lanh thủy lực nối chốt xác định với hành trình danh mục 71,94 inch. Nó đặc biệt phù hợp khi người mua có bản vẽ hoặc hình trụ hiện có để đo và cần sự phù hợp về kích thước thay vì đề xuất chung về hình trụ.
HCIC sẽ nhận được tải ứng dụng, áp suất vận hành, góc chuyển động, tần số chu kỳ và ảnh lắp đặt trước khi đưa ra quyết định kỹ thuật cuối cùng. Những chi tiết đó không được thay thế bởi hàng danh mục.
Xi lanh thủy lực 53-4592-72 pin-to-pin là sản phẩm có kích thước phù hợp cho các dự án trong đó xi lanh phải kết nối hai điểm máy thông qua hành trình 71,94 inch xác định. Chiều dài đóng 36,62 inch, chiều dài mở rộng 108,56 inch, cổng NPTF 3/4, giá trị lấp đầy 1,3 gallon, giá trị mở rộng 4,0 gallon và trọng lượng danh mục 155 lb cung cấp điểm khởi đầu rõ ràng cho việc đánh giá OEM hoặc thay thế.
Gửi số đo tâm chốt, chi tiết giá đỡ, dữ liệu thủy lực và bản vẽ máy tới HCIC trước khi đặt hàng. Đây là cách thực tế để xác nhận xem mô hình có phù hợp với cơ chế hoàn chỉnh hay không.
