Xem lại tời điện Model 621 để biết kích thước danh mục xe moóc và kiểm tra không gian khung xe moóc, hình dạng lắp đặt, khoảng sáng gầm xe và khả năng tiếp cận dịch vụ trước khi đặt hàng.

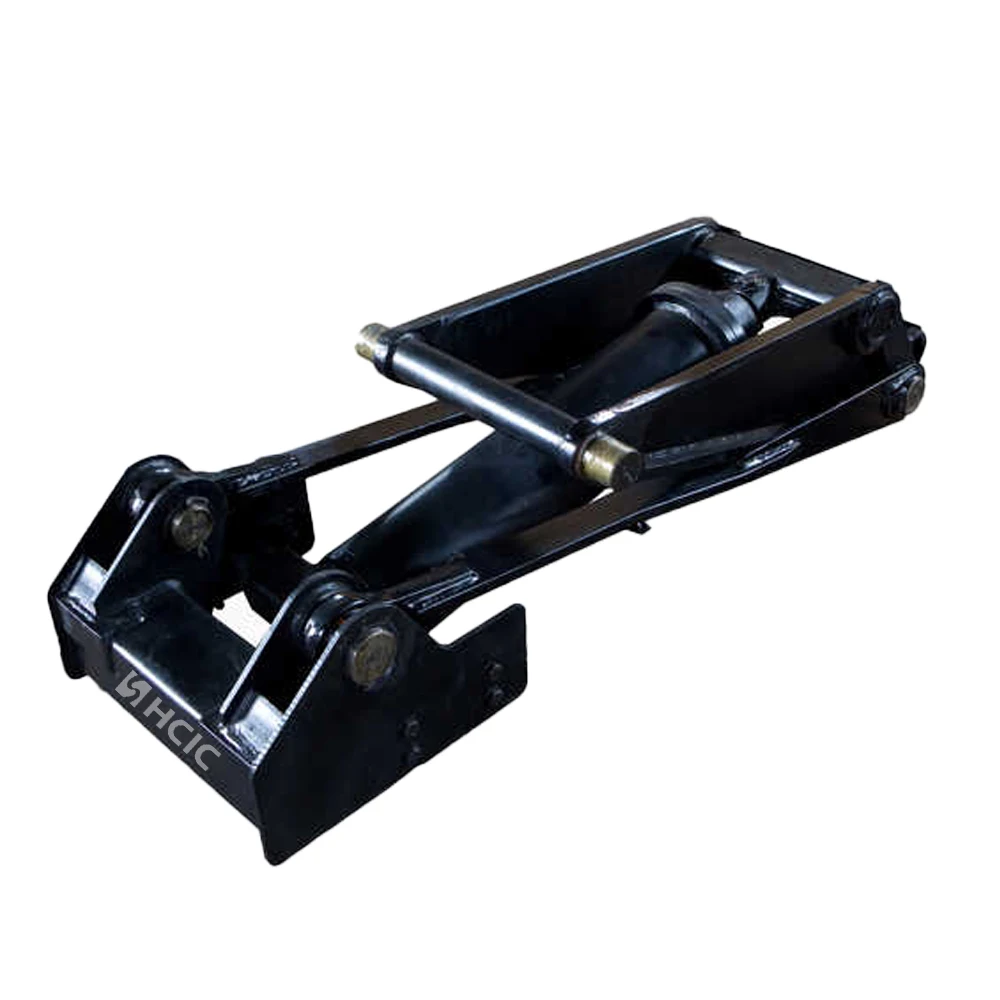

Palăng điện Model 621 dành cho xe moóc được liệt kê trong danh mục Palăng điện do Mỹ cung cấp dành cho các ứng dụng hệ thống nâng xe moóc. Đối với nhà chế tạo OEM hoặc người mua thay thế, bước quan trọng đầu tiên là lắp đặt kích thước: tời nâng phải hoạt động với khung xe moóc, chuyển động của thân xe ben, các điểm lắp đặt và bố trí thủy lực.

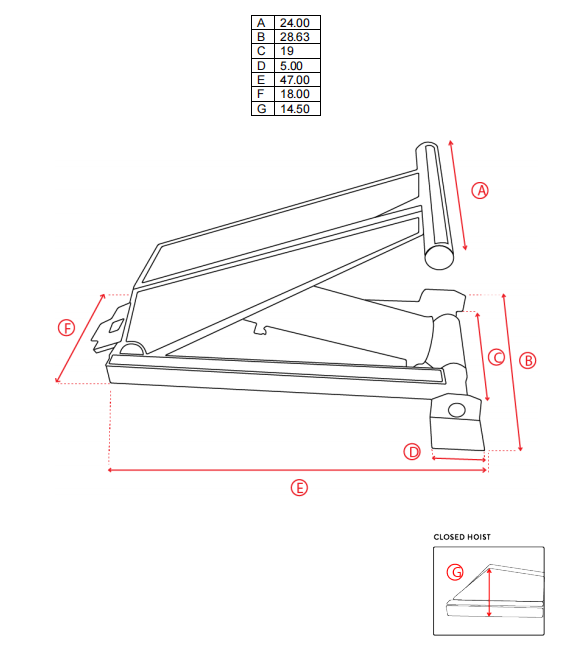

Trang Model 621 cung cấp các tham chiếu bảy chiều, từ A đến G. Các phép đo này cung cấp điểm khởi đầu thực tế cho việc xem xét bản vẽ rơ-moóc trước khi các chi tiết giá đỡ, chốt và cốt thép cuối cùng được phê duyệt.
| tham số | Giá trị danh mục |
|---|---|
| Người mẫu | 621 |
| Danh mục sản phẩm | Palăng điện |
| Kích thước A | 24 giờ 00 |
| Kích thước B | 28,63 inch |
| Kích thước C | 19 giờ 00 |
| Kích thước D | 5,00 phút |
| Kích thước E | 47,00 phút |
| Kích thước F | 18h00 |
| Kích thước G | 14,50 phút |
Các giá trị trên được sao chép từ trang Model 621 trong danh mục được cung cấp. Xác nhận bản vẽ kỹ thuật mới nhất so với xe moóc thực tế trước khi phê duyệt sản xuất hoặc thay thế.

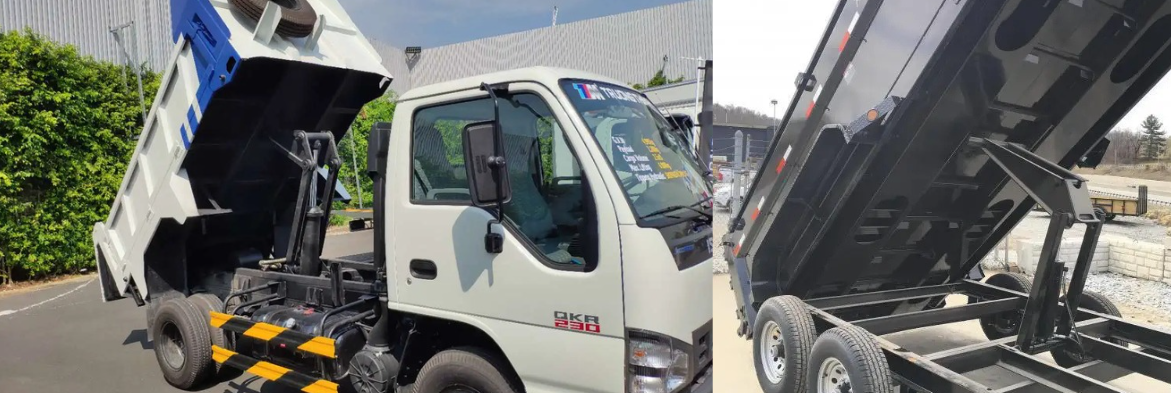

Palăng rơ moóc hoạt động thông qua một góc cơ khí thay đổi. Không gian có sẵn bên dưới thùng rác kín có thể thay đổi khi thùng rác bắt đầu nâng lên. Các thanh ngang khung, giá đỡ, ống thủy lực và mặt dưới thân xe phải được thông suốt trong suốt quá trình di chuyển.
Vì lý do này, tời điện Model 621 phải được đánh giá là một phần của hệ thống nâng hoàn chỉnh thay vì chỉ chọn theo số kiểu máy. Cấu trúc rơ moóc, vị trí bản lề phía sau, cách bố trí lắp đặt và mạch thủy lực đều ảnh hưởng đến quá trình lắp đặt cuối cùng.
Bắt đầu với các kích thước A, B và C khi so sánh vận thăng với khoảng không gian có sẵn giữa khung và thân đổ. Đo vị trí đóng, sau đó xem lại đường chuyển động của cơ thể trong chu trình nâng.
Kiểm tra khe hở tĩnh có thể không phát hiện được sự tiếp xúc xảy ra khi thân quay. Một bản vẽ có kích thước hoặc các bức ảnh lắp đặt được đánh dấu sẽ hữu ích hơn một phép đo đơn lẻ được lấy từ xe moóc đã đóng kín.
Kích thước D, F và G giúp người mua thảo luận về các tấm đỡ, vị trí chốt và cốt thép khung. Chúng không nên được coi là một bản vẽ khung hoàn chỉnh. Thiết kế lắp đặt thực tế phải tính đến tải trọng phản lực, căn chỉnh chốt, bố trí mối hàn và kết cấu nhận lực nâng.
Việc bố trí hỗ trợ cũng cần có đủ quyền truy cập để kiểm tra, định tuyến ống và công việc bảo trì trong tương lai. Cài đặt chặt chẽ không tự động là cài đặt tốt nếu quyền truy cập thông thường bị chặn.
Kích thước E được liệt kê là 47,00 inch cho Model 621. So sánh giá trị này với chiều dài lắp đặt có sẵn, vị trí đóng kín và vị trí của các thanh ngang hoặc thiết bị gần đó.
Việc bố trí tổng thể cũng phải chừa chỗ cho các kết nối thủy lực và kiểm tra bằng mắt. Sự phê duyệt cuối cùng phải dựa trên bản vẽ mới nhất và phong bì di chuyển hoàn chỉnh.
Palăng điện Model 621 dành cho xe rơ-moóc phù hợp với các dự án hệ thống nâng trong đó cần có mô hình danh mục xác định và tham chiếu kích thước. Nó có thể được xem xét để xây dựng xe kéo OEM, công việc thay thế và thiết kế lại hệ thống khi các yêu cầu về cơ khí và thủy lực được xác nhận.
Trang Model 621 được cung cấp liệt kê các kích thước nhưng không cung cấp công suất đã được xác minh, giá trị áp suất làm việc, số liệu về tuổi thọ sử dụng hoặc chứng nhận cho mẫu này. Những chi tiết này phải được xác nhận cho dự án thực tế và không được suy ra từ số kiểu máy.
Để xem xét OEM hoặc thay thế, hãy gửi:
Thông tin này giúp HCIC đánh giá sự lắp đặt mà không cần giả định các chi tiết kết cấu hoặc thủy lực ẩn.
Đây là loại palăng điện có trong danh mục được xem xét ở đây dành cho các ứng dụng hệ thống nâng xe rơ-moóc. Sự phù hợp cuối cùng phụ thuộc vào cấu trúc rơ-moóc, cách bố trí lắp đặt và hệ thống thủy lực.
Danh mục liệt kê A ở 24,00 inch, B ở 28,63 inch, C ở 19,00 inch, D ở 5,00 inch, E ở 47,00 inch, F ở 18,00 inch và G ở 14,50 inch.
| tham số | Giá trị danh mục |
|---|---|
| Người mẫu | 621 |
| Danh mục sản phẩm | Palăng điện |
| Kích thước A | 24 giờ 00 |
| Kích thước B | 28,63 inch |
| Kích thước C | 19 giờ 00 |
| Kích thước D | 5,00 phút |
| Kích thước E | 47,00 phút |
| Kích thước F | 18h00 |
| Kích thước G | 14,50 phút |
Không có giá trị dung lượng đã xác minh nào được hiển thị trên trang Model 621 được cung cấp. Năng lực phải được xem xét dựa trên thiết kế xe moóc hoàn chỉnh và các yêu cầu của dự án.
Không tự động. Tất cả các điểm lắp đặt, tâm chốt, khe hở, chuyển động của thân xe, các kết nối thủy lực và độ bền của khung đều phải được kiểm tra trước khi đưa ra quyết định thay thế.
Kích thước E được liệt kê là 47,00 inch. Nó phải được so sánh với chiều dài lắp đặt có sẵn, vị trí thân kín, khả năng tiếp cận dịch vụ và các bộ phận khung gần đó.
Gửi tham chiếu mô hình, thông tin chi tiết về rơ moóc, không gian lắp đặt đã đo, vị trí bản lề và chốt, ảnh hoặc bản vẽ, thông tin thủy lực hiện có và trình tự nâng cần thiết.
Để có báo giá chính xác, hãy gửi bản vẽ rơ-moóc, số đo lắp đặt và thông tin thủy lực có sẵn tới HCIC. Quyết định cuối cùng nên sử dụng bản vẽ mới nhất và bố trí nâng hoàn chỉnh.
Jinan Huachen Industrial Co., Ltd. (HCIC) phát triển và sản xuất xi lanh thủy lực và bộ nguồn cho các ứng dụng xe cộ và công nghiệp. Đối với dự án Model 621, HCIC có thể xem xét thông tin lắp đặt có sẵn và xác định các chi tiết kỹ thuật cần thiết cho báo giá OEM hoặc thay thế.
Yêu cầu đánh giá tời điện Model 621:
