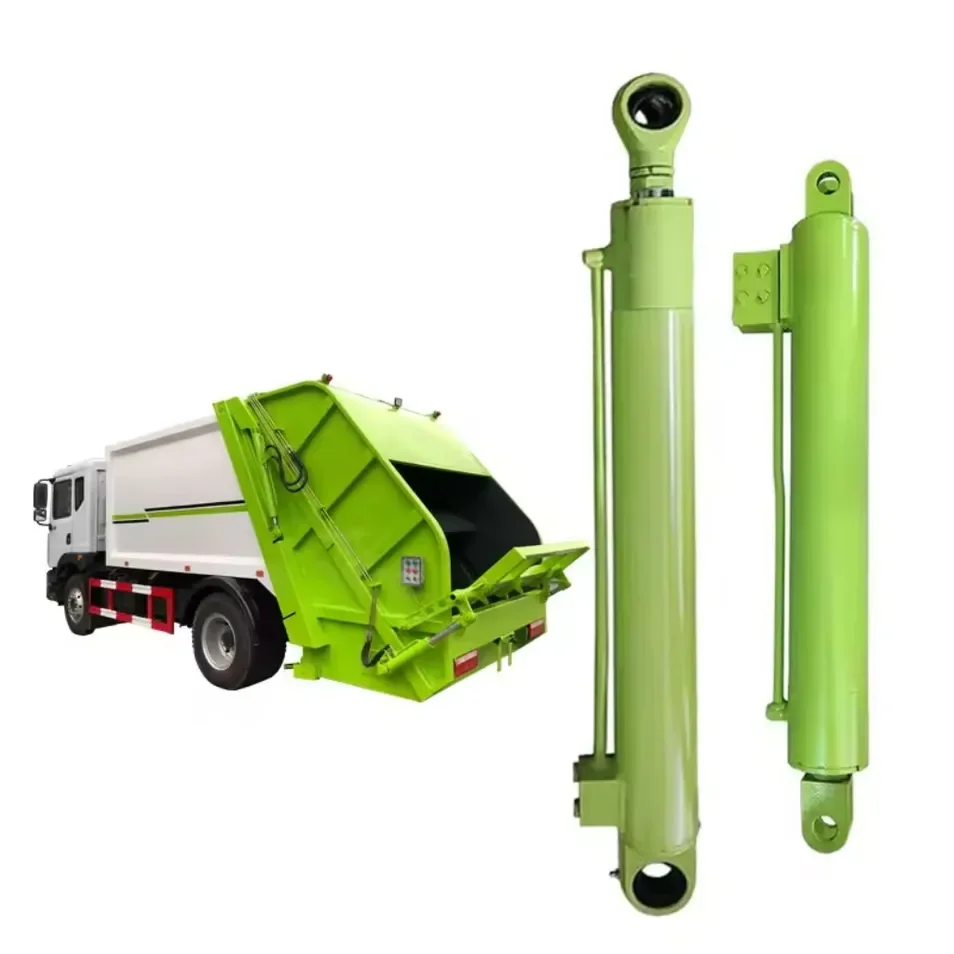

L-HYC00905 là xi lanh trượt máy xúc lật phía sau dành cho Xe chở rác có lỗ khoan 5,5 inch, cần 2,5 inch và hành trình 37 inch dành cho các ứng dụng bảng trượt.
Bore:
5,5 inchRod:
2,5 inchStroke:
37 inchXy lanh trượt trên xe chở rác phía sau có nhiệm vụ khác với xi lanh tay trên xe chở rác phía trước. Nó hoạt động bên trong thân máy, di chuyển bảng trượt qua chu trình tải và chuyển. Điều đó có nghĩa là không gian lắp đặt sẵn có, đường hành trình và các điểm kết nối cũng quan trọng như cấp lực của xi lanh.
HCIC liệt kê L-HYC00905 là Xi lanh trượt L cho các ứng dụng xe chở rác phía sau. Danh mục cung cấp cho nó lỗ khoan 5,5 inch, thanh 2,5 inch và hành trình 37 inch.
| tham số | Giá trị danh mục |
|---|---|
| Người mẫu | L-HYC00905 |
| Ứng dụng | Xi lanh trượt L |
| Khoan | 5,5 inch |
| gậy | 2,5 inch |
| Đột quỵ | 37 inch |
Nguồn: catalog HCIC-2026, file PDF trang 11, catalog in trang 19. Thông tin sản phẩm máy xúc lật phía sau của HCIC cũng liệt kê L-HYC00905 có cùng giá trị lỗ khoan, thanh truyền và hành trình.
Một tấm trượt không chỉ đơn giản là di chuyển theo đường thẳng mà không có lực cản. Xi lanh hoạt động bên trong thân máy xúc lật, nơi vật liệu đóng gói, ma sát dẫn hướng và các điều kiện tải thay đổi ảnh hưởng đến chuyển động. Nếu hành trình quá ngắn, bảng điều khiển có thể không hoàn thành hành trình dự kiến. Nếu vị trí lắp sai, xi lanh có thể đạt tới một góc không thuận lợi hoặc mất đi lợi thế cơ học hữu ích.
Lỗ khoan 5,5 inch và hành trình 37 inch mô tả chính hình trụ. Họ không tự mình chứng minh rằng nó sẽ phù hợp với mọi thân xe tải phía sau. Thanh dẫn hướng trượt, khoảng cách chốt, chiều dài rút lại, vị trí cổng và mạch điều khiển thủy lực vẫn cần được kiểm tra.
Đây là sự khác biệt thực tế giữa một sản phẩm trùng khớp trong danh mục và một sản phẩm thay thế đã được xác nhận.
Mô hình này phù hợp với người mua làm việc với:
Nó đặc biệt hữu ích khi người mua đã có tài liệu tham khảo Xi lanh trượt L và muốn xác minh kích thước xi lanh trước khi đặt hàng thay thế.
Để xem xét xi lanh trượt của máy tải phía sau, hãy gửi thông tin sau nếu có:
Một bức ảnh chụp xi lanh được lắp bên trong thân thường hữu ích hơn là chỉ chụp cận cảnh thùng. Nó cho thấy góc lắp thực tế, khoảng trống có sẵn và mối quan hệ giữa xi lanh và bảng trượt.
Thông tin xi lanh tải phía sau của HCIC bao gồm các ứng dụng trượt, quét và đóng gói. Đối với L-HYC00905, bài đánh giá đầu tiên nên tập trung vào cấu hình Xi lanh trượt L thay vì trộn lẫn các thông số kỹ thuật từ các cơ cấu tải phía sau khác.
Nếu mẫu ban đầu không còn nữa, việc thay thế phải được kiểm tra từ dữ liệu cài đặt hoàn chỉnh. Lỗ khoan và hành trình chỉ là điểm khởi đầu. Hình dạng kết nối và không gian làm việc xác định liệu xi lanh có thể thực hiện chuyển động tương tự trong thùng xe tải hay không.
Danh mục HCIC xác định nó là Xi lanh trượt L dành cho ứng dụng xe chở rác phía sau.
Danh mục liệt kê lỗ khoan 5,5 inch, thanh 2,5 inch và hành trình 37 inch.
Không tự động. Các điểm lắp, chiều dài rút lại, cách bố trí cổng, áp suất vận hành và hình dạng trượt cũng cần phải khớp.

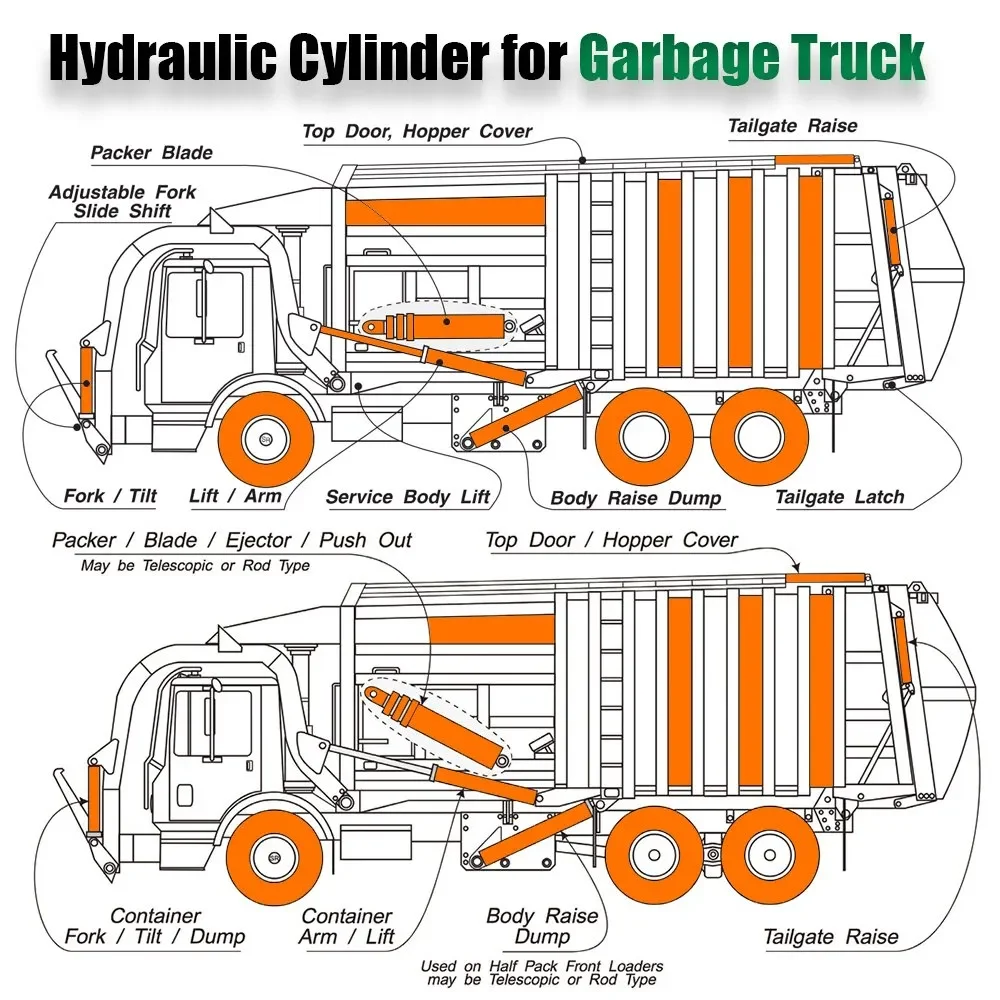

Chúng vận hành các cơ chế khác nhau trong thân máy xúc lật phía sau. Một xi lanh trượt di chuyển cơ cấu trượt; một xi lanh đóng gói vận hành cơ chế đóng gói. Kích thước và yêu cầu lắp đặt của chúng không được coi là có thể hoán đổi cho nhau.
Đánh giá tùy chỉnh có thể dựa trên bản vẽ, mẫu, tài liệu tham khảo OEM hoặc thông tin đầy đủ về kích thước. Cấu hình cuối cùng phải được xác nhận trước khi sản xuất.
