Palăng cắt kéo HC-416 dành cho hệ thống nâng xe moóc có lỗ khoan 5 inch, hành trình 16 inch, phạm vi công suất danh mục 5–11,4 tấn và trọng lượng xấp xỉ 229 lb.
HC-416 là tời kéo được liệt kê trong danh mục HCIC-2026 dành cho hệ thống nâng rơ moóc. Nó kết hợp một xi lanh thủy lực với cơ cấu cắt kéo, khung và các bộ phận lắp đặt để biến chuyển động của xi lanh thành lực nâng có điều khiển của thân đổ.
Mô hình này là điểm khởi đầu thực tế cho các nhà chế tạo xe moóc và người mua thay thế cần một tời kéo xe moóc thủy lực nhỏ gọn có đường bao kích thước xác định. Sự phù hợp cuối cùng vẫn phụ thuộc vào khung xe moóc, trọng lượng thân xe, vị trí bản lề, góc đổ yêu cầu và mạch thủy lực.
| tham số | Giá trị danh mục |
|---|---|
| Người mẫu | HC-416 |
| Loại sản phẩm | Palăng cắt kéo cho xe moóc |
| Chiều dài cơ thể | 40,4 inch |
| Khoan | 5 inch |
| Đột quỵ | 16 inch |
| gậy | 2 trong |
| Chiều cao lắp đặt | 4,97 inch |
| Phạm vi dung lượng danh mục | 5–11,4 tấn |
| Trọng lượng gần đúng | 229 lb |
Các giá trị ở trên được sao chép từ bảng Scissor Hoist for Dump Trailer trong danh mục HCIC-2026 được cung cấp, PDF trang 15. Phạm vi công suất là tham chiếu danh mục để đánh giá ứng dụng, không phải là xếp hạng tải trọng chung cho mọi thiết kế xe moóc.
Xi lanh thủy lực trực tiếp không phải lúc nào cũng cung cấp hình dạng nâng tốt nhất cho khung xe moóc. Cơ cấu cắt kéo thay đổi mối quan hệ giữa hành trình xi lanh và chuyển động của thân xe, giúp hệ thống nâng hoạt động trong không gian lắp đặt xác định.
HC-416 phù hợp khi người xây dựng cần gói tời có đường kính 5 inch, hành trình 16 inch cho xe moóc trong phạm vi ứng dụng 5–11,4 tấn của danh mục. Palăng nên được xem xét như một phần của hệ thống nâng hoàn chỉnh thay vì chỉ được chọn từ lỗ xi lanh.
Hình dạng cắt kéo, vị trí trục quay và bản lề thân xe xác định xem lực tác dụng lên thân xe nâng tại các điểm khác nhau trong thang máy là bao nhiêu. Một xe moóc dễ bắt đầu nâng có thể yêu cầu một lực và góc khác ở gần đỉnh của chu trình đổ. Đó là lý do tại sao bản vẽ khung và kiểm tra chuyển động lại quan trọng trước khi phê duyệt sản xuất.
Danh mục liệt kê chiều dài thân 40,4 inch và chiều cao lắp 4,97 inch cho HC-416. So sánh các giá trị này với khung xe moóc, thanh ngang và không gian có sẵn bên dưới thân xe đổ. Đồng thời kiểm tra khoảng hở trong khi thân xe di chuyển từ vị trí đóng đến góc đổ yêu cầu.
Lỗ khoan 5 inch, hành trình 16 inch và thanh 2 inch mô tả dữ liệu xi lanh chính, nhưng chúng không tự xác định kết quả nâng hoàn chỉnh. Tay kéo, chốt xoay, bản lề thân và giá đỡ đều ảnh hưởng đến đường lực thực tế.
Palăng phải được lắp đặt vuông góc. Các trục quay bị chật hoặc lệch có thể tạo ra lực cản mà mạch thủy lực không thể điều chỉnh được. Trước khi kiểm tra, hãy xác nhận rằng các chốt đã được đặt đúng vị trí, các giá đỡ được đỡ đúng cách và tay kéo có thể di chuyển theo vòng cung dự kiến.

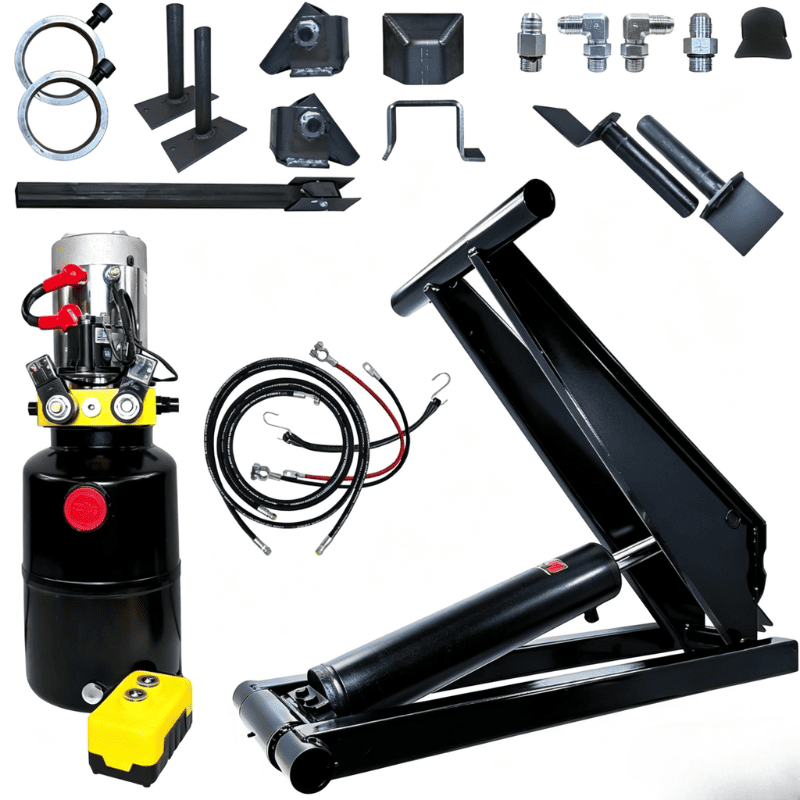

Catalog mô tả bộ dụng cụ tời kéo có máy bơm, thùng thép, ống mềm, phụ kiện, van điều khiển tải, bộ chống đỡ và cáp ắc quy. Cấu hình bộ chính xác cần được xác nhận cho dự án. Máy bơm, thiết bị bảo vệ giảm nhẹ, ống mềm và van điều khiển phải phù hợp với yêu cầu vận hành của xi lanh và rơ moóc.
Chức năng kiểm soát tải trọng rất quan trọng trong hệ thống xe moóc vì thân xe không được thả rơi không kiểm soát nếu áp suất hoặc điều kiện ống mềm thay đổi. Người thiết kế thiết bị nên xem xét cách bố trí van thực tế và hướng dẫn lắp đặt trước khi vận hành thử.
HC-416 có thể được xem xét để chế tạo xe moóc OEM, công việc thay thế đội xe và nâng cấp xe moóc khi không gian khung sẵn có và yêu cầu nâng phù hợp với dữ liệu danh mục của nó.
Các cuộc thảo luận về dự án điển hình bao gồm rơ moóc tự đổ một trục hoặc trục song song, rơ moóc tiện ích, rơ moóc nông nghiệp và rơ moóc xây dựng hạng nhẹ. Lựa chọn chính xác phụ thuộc vào trọng lượng cơ thể thực tế, tải trọng, hình dạng bản lề, góc đổ mong muốn và môi trường vận hành.
Không sử dụng phạm vi 5–11,4 tấn làm phê duyệt độc lập. Tải trọng, cấu trúc thân xe và phân bổ tải trọng có thể thay đổi lực trong hệ thống nâng. Cần hoàn thành việc xem xét kỹ thuật trước khi thay thế một tời nâng khác bằng HC-416.
Để nhận báo giá hoặc đánh giá thay thế tời kéo HC-416, hãy gửi:
Những chi tiết này cho phép tời, xi lanh và bộ nguồn thủy lực được xem xét như một hệ thống.
HC-416 cung cấp cho các nhà chế tạo xe ben một mẫu xe nâng cắt kéo xác định để đánh giá: chiều dài thân 40,4 inch, lỗ khoan 5 inch, hành trình 16 inch, chiều cao lắp đặt 4,97 inch và phạm vi công suất danh mục 5–11,4 tấn.
Gửi bố cục rơ moóc, yêu cầu nâng và dữ liệu thủy lực tới HCIC để xem xét cụ thể cho dự án trước khi đặt hàng
