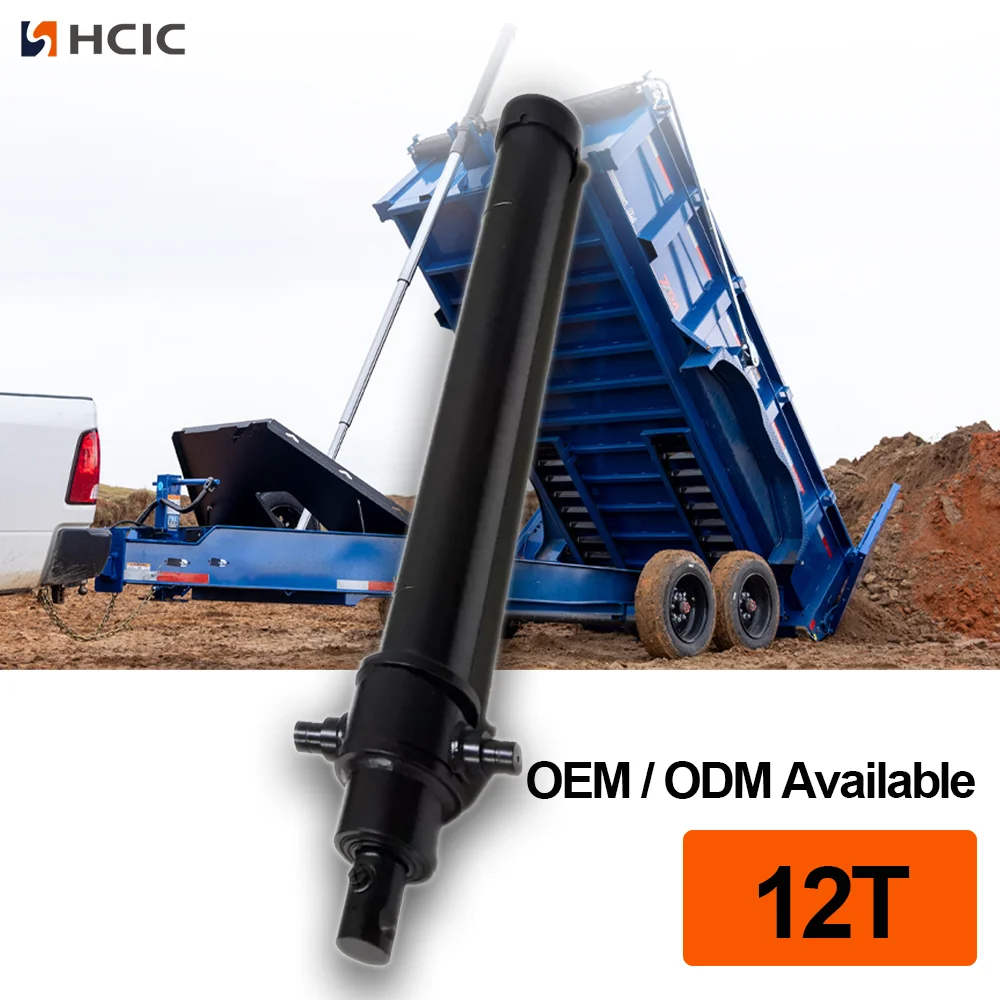

3TG-E90x1199 là xi lanh thủy lực dạng ống lồng ba giai đoạn có hành trình 1.199 mm, áp suất làm việc tối đa 220 bar và phạm vi lật danh mục 5–14 tấn.
Number of stages:
3 giai đoạnWorking volume:
6,2LMaximum working pressure:
220bar3TG-E90x1199 là xi lanh thủy lực dạng ống lồng ba giai đoạn được liệt kê trong danh mục HCIC-2026. Cách bố trí gầm xe nhỏ gọn của nó dành cho các ứng dụng hệ thống lật trong đó xi lanh phải tạo ra hành trình dài trong khi vẫn giữ được khoảng không bên dưới thân và khung xe.
Danh mục liệt kê hành trình 1.199 mm, khối lượng 35 kg, thể tích làm việc 6,2 L và áp suất làm việc tối đa là 220 bar. Nó cũng cung cấp phạm vi công suất lật 5–14 tấn và kích thước lắp đặt L/A/B/C/D/E chính. Những giá trị này hỗ trợ cho cuộc thảo luận về lắp đặt ban đầu; chúng không thay thế một phép tính trailer hoàn chỉnh.
| tham số | Giá trị danh mục |
|---|---|
| Người mẫu | 3TG‑E90x1199 |
| Số lượng giai đoạn | 3 |
| Đột quỵ | 1.199 mm |
| Khối | 35 kg |
| Khối lượng làm việc | 6,2 lít |
| Áp suất làm việc tối đa |
220 thanh |
| Phạm vi công suất lật danh mục | 5‑14 tấn |
| Kích thước L | 598mm |
| Kích thước A | 160mm |
| Kích thước B | 438 mm |
| Kích thước C | 108 mm |
| Kích thước D | 92 mm |
| Kích thước E | 58mm |
Các giá trị thông số kỹ thuật ở trên được sao chép từ bảng trụ dạng ống lồng dưới gầm xe trong danh mục HCIC-2026 được cung cấp. Con số 5–14 tấn trong danh mục là một phạm vi ứng dụng, không phải là mức phê duyệt tải trọng chung cho mọi xe moóc.

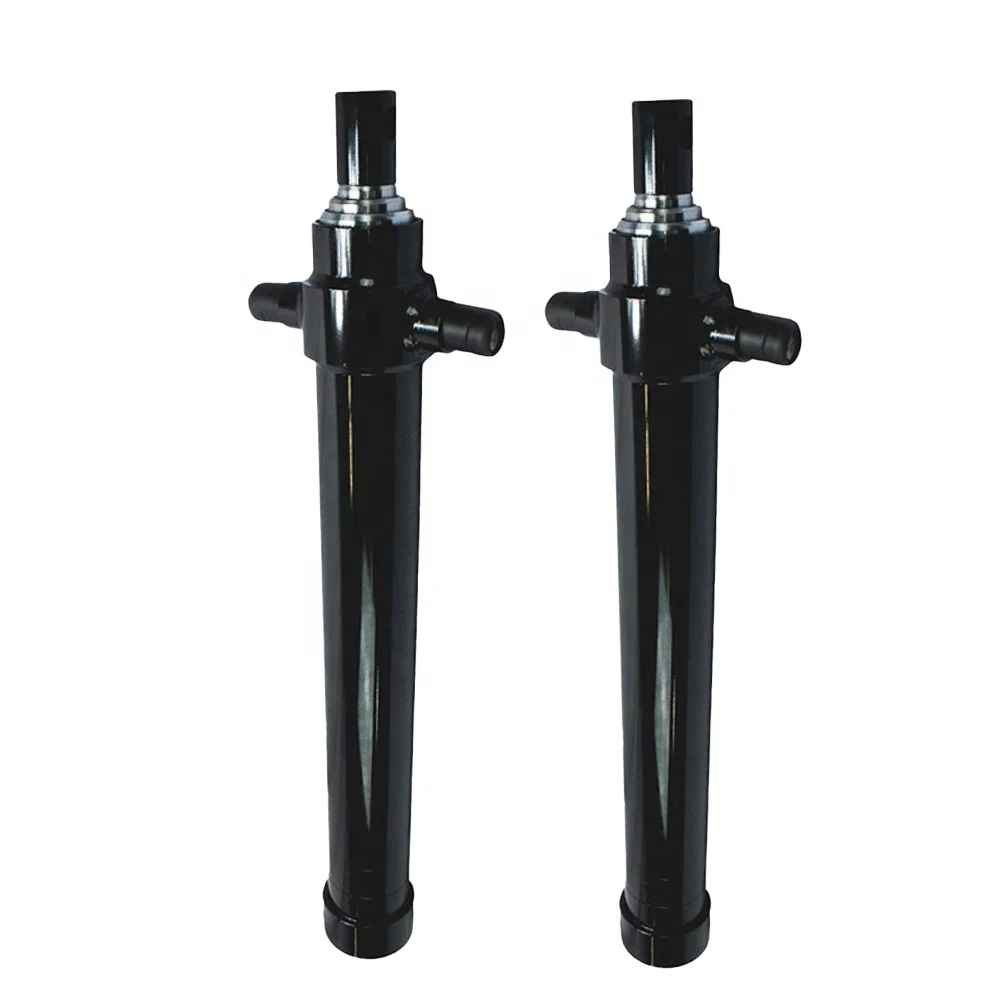

Thi công gầm xe ba giai đoạn
3TG-E90x1199 sử dụng ba tầng dạng ống lồng. Khi thu lại, các bệ lồng nhau giúp giữ cụm xi lanh nằm trong khu vực lắp đặt gầm xe. Trong quá trình kéo dài, các giai đoạn cung cấp chuyển động cần thiết cho chu trình lật mà không yêu cầu phải có toàn bộ chiều dài làm việc ở vị trí đóng.
Việc sắp xếp giai đoạn cũng có nghĩa là lực và tốc độ của xi lanh có thể thay đổi trong quá trình kéo dài. Diện tích hiệu dụng thay đổi khi các giai đoạn khác nhau hoạt động, vì vậy việc lựa chọn nên xem xét tải trọng, hình dạng bản lề, góc nghiêng, lưu lượng bơm và cài đặt van cùng nhau.
Việc lắp đặt gầm xe bị chi phối bởi chiều dài đóng của xi lanh. Người mua nên kiểm tra sự sắp xếp của giá đỡ hoặc giá đỡ, căn chỉnh chốt, khe hở khung gầm và đường đi của xi lanh khi thân xe di chuyển từ vị trí đóng sang vị trí nghiêng.
Danh mục liệt kê L là 598 mm và các kích thước từ A đến E lần lượt là 160, 438, 108, 92 và 58 mm. Các phép đo này phải được so sánh với bản vẽ khung và cách sắp xếp lắp đặt của khách hàng. Xi lanh phải được căn chỉnh thông qua thiết kế lắp đặt thay vì bị ép vào vị trí do biến dạng giá đỡ.

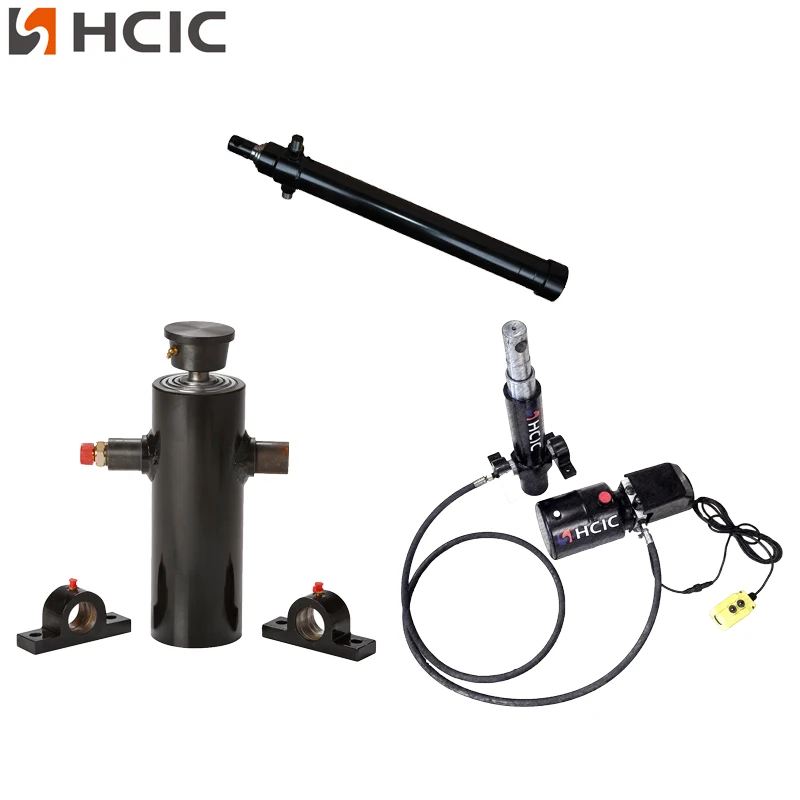

Danh mục của HCIC cũng hiển thị các phụ kiện và tùy chọn hỗ trợ cho dòng xi lanh gầm xe, bao gồm các tham chiếu kết nối kiểu mắt que hoặc kiểu bóng và giá đỡ xi lanh. Việc sắp xếp kết nối và hỗ trợ chính xác cho dự án 3TG-E90x1199 phải được xác nhận từ bản vẽ hiện tại thay vì giả định từ minh họa danh mục chung.
3TG-E90x1199 được liệt kê có áp suất làm việc tối đa là 220 bar. Giá trị này phải được xem xét cùng với máy bơm, cài đặt van giảm áp, đường thủy lực, độ sạch của dầu, cấu trúc lắp đặt và toàn bộ tải trọng lật.
Danh mục liệt kê phạm vi công suất lật 5–14 tấn. Phạm vi này phải được coi là tham chiếu ứng dụng danh mục. Sự phù hợp thực tế phụ thuộc vào thân xe moóc, sự phân bổ tải trọng, vị trí bản lề, góc nghiêng, độ bền khung gầm, dòng thủy lực và điều kiện vận hành.
Một xi lanh có lỗ khoan hoặc hành trình chính xác vẫn có thể không phù hợp nếu hình dạng lắp đặt hoặc áp suất hệ thống sai. Do đó, việc xem xét ứng dụng đầy đủ phải được hoàn thành trước khi đặt hàng xi lanh.

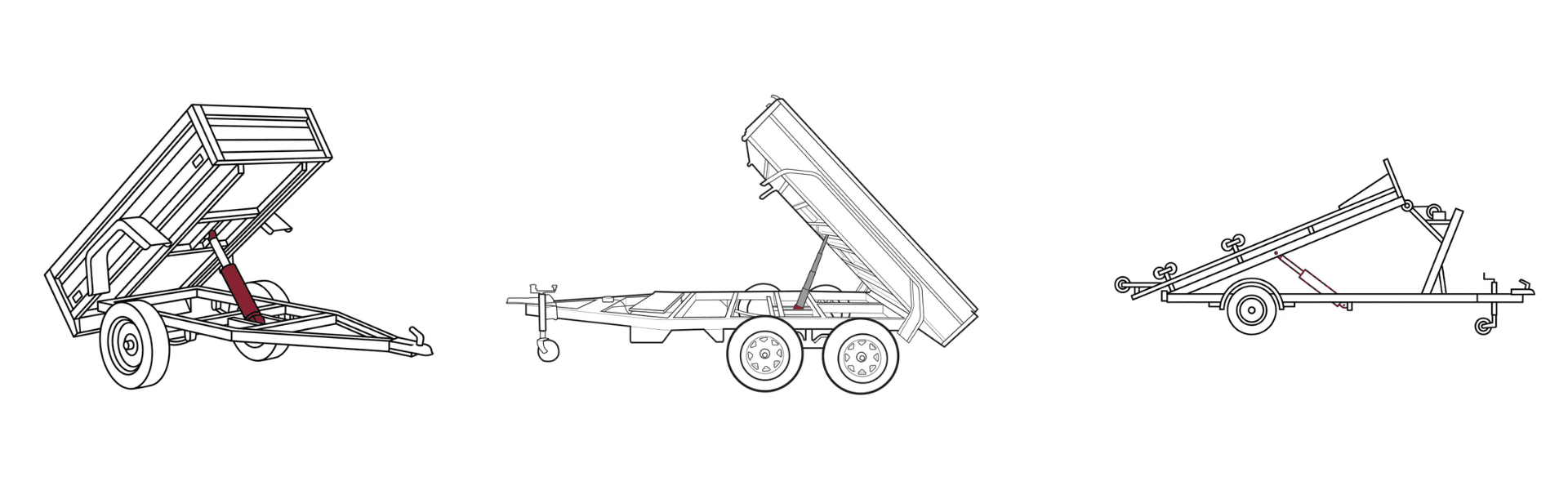

3TG-E90x1199 phù hợp với các dự án hệ thống lật gầm xe rơ moóc và gầm xe yêu cầu xi lanh ba giai đoạn với hành trình 1.199 mm. Nó có thể được xem xét cho việc xây dựng OEM, công việc thay thế và thiết kế lại xe moóc khi không gian sẵn có và các yêu cầu về hệ thống phù hợp với dữ liệu danh mục.
Catalogue HCIC đi kèm mô tả dòng xi lanh gầm với cấu hình từ hai đến sáu tầng, tuy nhiên bài viết này chỉ tập trung vào mẫu 3TG-E90x1199. Không nên sử dụng các mô hình khác để thay thế cho kích thước hoặc dữ liệu vận hành của nó mà không có đánh giá kỹ thuật riêng.
Để nhận báo giá hoặc đánh giá thay thế 3TG-E90x1199, hãy gửi:
- Loại rơ-moóc và kích thước thân xe
- Hành trình cần thiết và không gian lắp đặt khép kín
- Bản vẽ khung, giá đỡ và giá đỡ
- Chi tiết kết nối pin hoặc bóng
- Thông tin áp suất và lưu lượng bơm
- Bố trí ống và cổng
- Góc lật và phân bố tải trọng
- Hình ảnh xi lanh hiện tại và khu vực lắp đặt
- Số lượng yêu cầu và tình trạng thay thế
Những chi tiết này giúp phân biệt việc thay thế xi lanh với giá đỡ lớn hơn, sự liên kết hoặc vấn đề về hệ thống thủy lực.
3TG-E90x1199 là xi lanh thủy lực dạng ống lồng ba giai đoạn được xác định với hành trình 1.199 mm, áp suất làm việc tối đa 220 bar, thể tích làm việc 6,2 L và phạm vi lật danh mục 5–14 tấn. Kích thước L 598 mm và số đo A–E được liệt kê của nó cung cấp điểm khởi đầu thực tế cho việc lập kế hoạch lắp đặt.
Lựa chọn cuối cùng phải dựa trên hệ thống rơ moóc hoàn chỉnh, không chỉ dựa vào hành trình hoặc áp suất. Gửi bản vẽ gầm xe và dữ liệu thủy lực tới HCIC để xem xét theo từng dự án cụ thể trước khi mua.
HCIC phát triển và sản xuất xi lanh thủy lực và bộ nguồn cho các ứng dụng xe cộ và công nghiệp. Đối với dự án 3TG-E90x1199, HCIC có thể xem xét bản vẽ, kích thước đo được và các yêu cầu thủy lực cho yêu cầu OEM hoặc yêu cầu thay thế.
