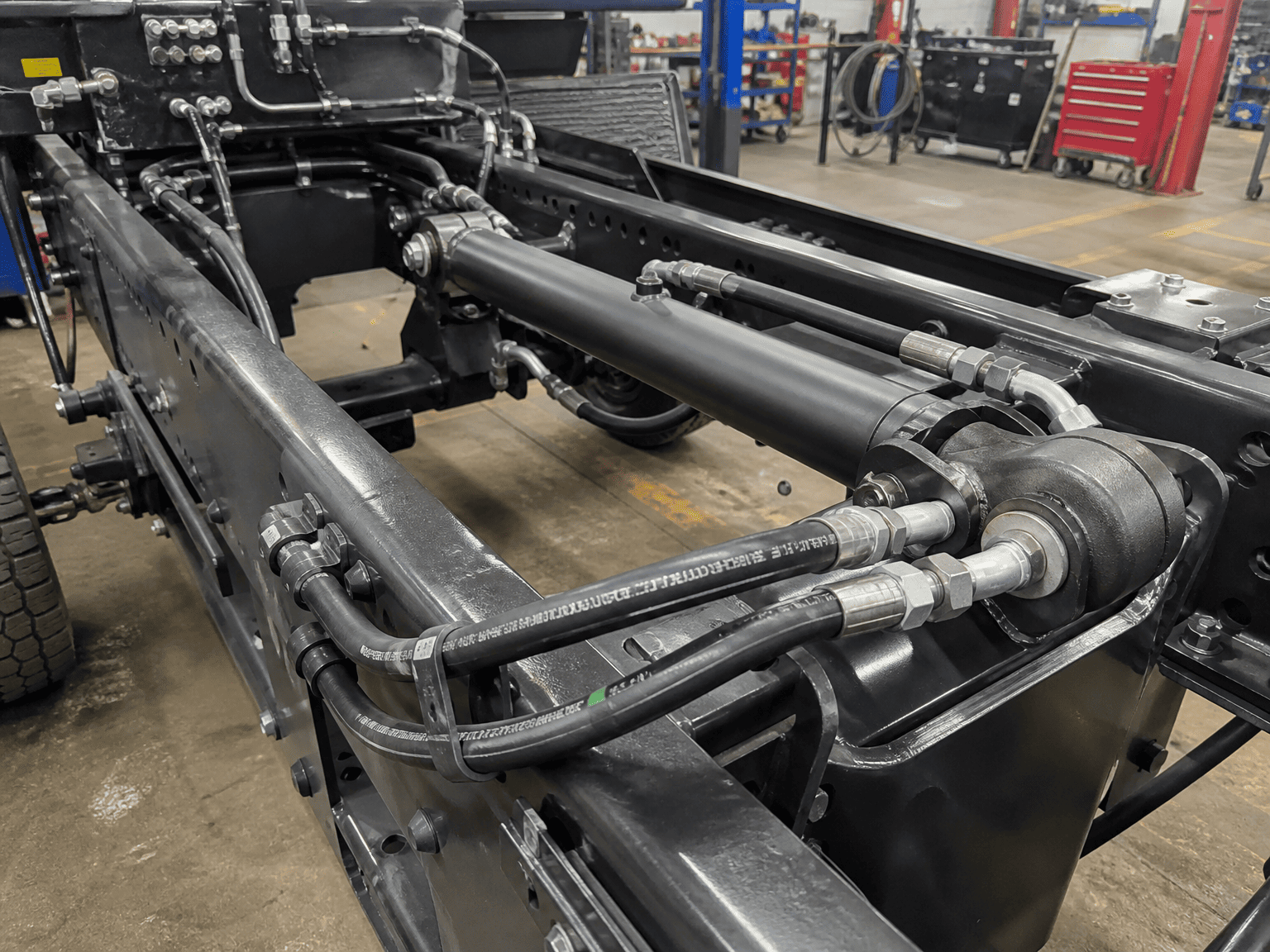

Khi mộtxi lanh thủy lựckhông đạt được tốc độ chu trình thiết kế hoặc nóng như thiêu đốt sau ba mươi phút vận hành, các kỹ sư thường xuyên đổ lỗi cho bơm thủy lực hoặc van điều khiển hướng. Tuy nhiên, trong xưởng, nguyên nhân cốt lõi thường đơn giản hơn nhiều: các cổng xi lanh và hệ thống ống nước kết nối có kích thước quá thấp so với tốc độ dòng chảy yêu cầu.
Chất lỏng bị đẩy qua một lỗ cổng bị hạn chế hoạt động giống như nước phun qua vòi tưới vườn bị chèn ép. Vận tốc tăng vọt, dòng chảy tầng sụp đổ thành hỗn loạn dữ dội và áp suất giảm lớn phát triển trên cổ cảng. Hạn chế này chuyển trực tiếp mã lực thủy lực có giá trị thành nhiệt hủy diệt, làm chậm hành trình giãn nở nhanh và thậm chí có thể kích hoạt hiện tượng xâm thực cục bộ hoặc nổ phớt áp suất ngược trong quá trình rút trọng lực tốc độ cao.
Việc điều chỉnh kích thước cổng của bạn phù hợp không chỉ là việc khớp bất kỳ thao tác nhấn luồng nào xảy ra trong cũi công cụ. Nó đòi hỏi phải cân bằng vận tốc chất lỏng trên mọi dây chuyền vận hành để đảm bảo cung cấp điện yên tĩnh, tiết kiệm năng lượng và không bị rò rỉ.
Vận tốc chất lỏng quyết định liệu dầu chảy trơn tru theo dòng chảy song song (dòng chảy tầng) hay khuấy động dữ dội với lực cản ma sát cao (dòng chảy hỗn loạn). Các nhà chế tạo thiết bị công nghiệp và di động tuân theo các nguyên tắc vận tốc nghiêm ngặt trên các nhánh mạch khác nhau:
| Nhánh mạch / Loại đường dây | Vận tốc khuyến nghị (m/s) | Vận tốc đề xuất (ft/s) |
|---|---|---|
| Đường hút bơm | 0,5 đến 1,2 m/s | 2,0 đến 4,0 ft/s |
| Đường hồi lưu (Áp suất thấp) | 1,5 đến 2,5 m/s | 5,0 đến 8,0 ft/s |
| Đường áp suất liên tục | 3,0 đến 5,0 m/s | 10,0 đến 16,0 ft/s |
| Dòng chảy cao không liên tục | Lên tới 6,0 m/s | Lên tới 20,0 ft/s (Nhiệm vụ ngắn hạn) |
| Họng cổng xi lanh | 3,5 đến 5,5 m/s | 12,0 đến 18,0 ft/s |
TRONGxi lanh tác động kép một thanh, dầu thoát ra khỏi đầu nắp trong quá trình rút lại được nhân với tỷ lệ diện tích (thường là 1,5:1 đến 2:1). Nếu một máy bơm cung cấp 30 GPM vào khoang thanh, **45 đến 60 GPM sẽ vọt ra khỏi cổng đầu nắp. Nếu cổng nắp chỉ có kích thước phù hợp với tốc độ cung cấp 30 GPM thì vận tốc đường hồi lưu có thể vượt quá 25 ft/s, tạo ra áp suất ngược lớn chống lại hành trình rút lại và làm toàn bộ hệ thống quá nóng.
Sử dụng biểu đồ tham khảo nhanh sau đây để chọn kích thước cổng xi lanh tối thiểu được đề xuất dựa trên lưu lượng đỉnh tức thời đi vào hoặc ra khỏi cổng:
| Tốc độ dòng chảy (GPM) | Tốc độ dòng chảy (L/phút) | SAE Straight ThreadO-Ring Boss (ORB) | Mặt bích 4 bu lông SAE (Mã 61 / Mã 62) |
|---|---|---|---|
| 1 đến 5 GPM | 4 đến 19 L/phút | SAE #4 (16-20/7) | Không áp dụng |
| 5 đến 12 GPM | 19 đến 45 L/phút | SAE #6 (16/9-18) | Không áp dụng |
| 12 đến 22 GPM | 45 đến 83 L/phút | SAE #8 (3/4-16) | Mặt bích 1/2" Mã 61 |
| 22 đến 38 GPM | 83 đến 144 L/phút | SAE #10 (8/7-14) | Mặt bích 3/4" Mã 61 |
| 38 đến 55 GPM | 144 đến 208 L/phút | SAE #12 (1-1/16-12) | Mặt bích 1" mã 61 |
| 55 đến 90 GPM | 208 đến 340 L/phút | SAE #16 (1-5/16-12) | Mã 1-1/4" 61/62 |
| 90 đến 150 GPM | 340 đến 568 L/phút | SAE #20 (1-5/8-12) | Mã 1-1/2" 61/62 |
| Hơn 150 GPM | 568+ L/phút | Khối đa tạp tùy chỉnh | Mã 2" đến 3" 62 |

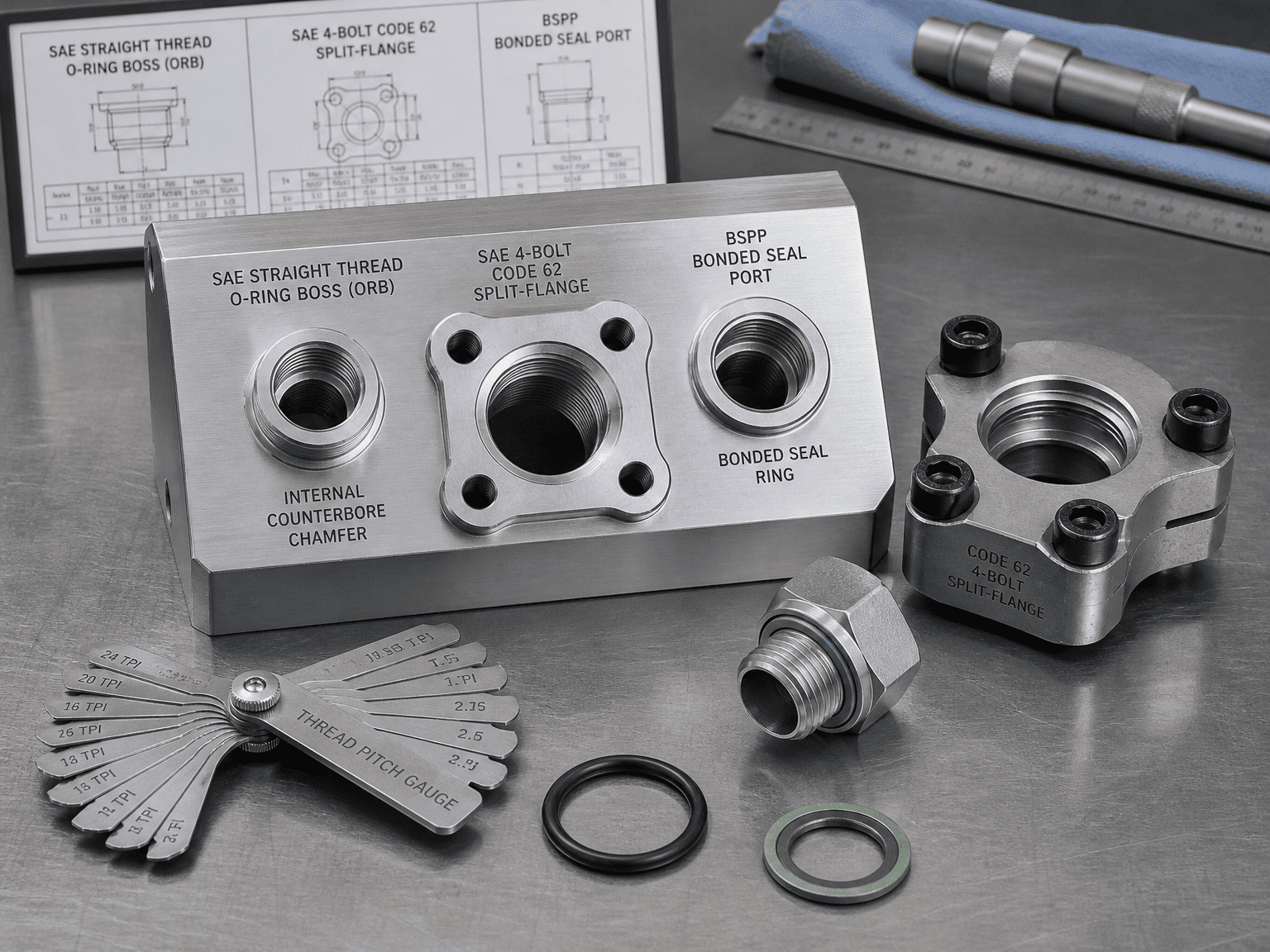

[SAE ORB (Ông chủ vòng chữ O)] ===> Phớt đàn hồi xuyên tâm không rò rỉ; được ưu tiên lên tới 5.000 psi
[ Mặt bích 4 bu lông SAE] ===> Chống sốc và rung nặng; tốt nhất cho các cổng có lưu lượng cao >1"
[BSPP (G-Thread)] ===> Vòng đệm kín ngoại quan mặt phẳng; tiêu chuẩn ISO toàn cầu bên ngoài Bắc Mỹ
[ NPTF (Ống côn)] ===> Nêm kim loại với kim loại; dễ bị nứt do ứng suất và rò rỉ áp suất cao
Cách thức bịt kín: Các ren song song thẳng UN/UNF cung cấp lực kẹp cơ học, trong khi vòng chữ O đàn hồi đặt vào một mặt vát đối diện được gia công bên trong.
Tại sao các OEM ưa thích nó: Nó giúp loại bỏ nguy cơ các vết nứt bị siết quá chặt, cho phép điều chỉnh hướng khuỷu 90 độ bằng đai ốc khóa và giữ áp suất lên đến 5.000 psi (345 bar) một cách đáng tin cậy mà không bị chảy nước.
Cách bịt kín: Mặt bích chia đôi nặng hoặc mặt bích cố định kẹp đầu mặt bích phẳng chứa vòng chữ O mặt trực tiếp vàoxi lanh thủy lựcthân máy với bốn bu lông cấp 8 có độ bền kéo cao.
Ứng dụng tốt nhất: Cần thiết cho các cổng có kích thước 1 inch trở lên trên máy đào khai thác hạng nặng, máy đóng kiện phế liệu có trọng tải lớn và cần cẩu di động. Nó chịu được xung động cơ học mạnh và cho phép kết nối đường dây nhỏ gọn mà không bị cản trở bởi cờ lê.
Cách thức bịt kín: Các ren song song với vòng đệm liên kết đàn hồi (vòng đệm Dowty) hoặc vòng chữ O được giữ lại trên bề mặt phẳng có vết.
Ứng dụng tốt nhất: Tiêu chuẩn quốc tế vượt trội dành cho thiết bị thương mại Châu Âu, Châu Á và xuất khẩu, cung cấp khả năng bịt kín không rò rỉ đáng tin cậy tương đương với SAE ORB.
Chế độ hỏng hóc: Ren ống côn phụ thuộc vào biến dạng kim loại dọc theo sườn ren. Dưới sự giãn nở nhiệt, tăng áp suất và rung động, chất độc trong đường ống sẽ bị rửa trôi, gây rò rỉ. Việc siết quá chặt các phụ kiện côn sẽ làm nêm cổng ra ngoài, thường xuyên làm tách các nắp đầu xi lanh được hàn.
Ngay cả khi kích thước luồng cổng của bạn khớp với biểu đồ luồng, các lỗi hình học bên trong vẫn có thể điều tiết hình trụ của bạn:
Các đề xuất về vận tốc và kích thước cổng trong hướng dẫn này thể hiện các phương pháp thực hành tốt nhất về kỹ thuật theo tiêu chuẩn ngành. Đối với các ứng dụng liên quan đến chu trình servo tần số cao, chất lỏng nước-glycol hoặc chu trình làm việc khắc nghiệt, hãy tham khảo ý kiến của các chuyên gia kỹ thuật HCIC để có được động lực học chất lỏng tính toán đầy đủ (CFD) và tối ưu hóa đa dạng.
HCIC là các kỹ sư của xi lanh thủy lực tùy chỉnh hiệu suất cao, khối đa dạng tích hợp và bộ nguồn thủy lực cho các nhà chế tạo thiết bị công nghiệp và di động trên toàn thế giới.
