A xi lanh thủy lựccó thể đến nơi trong tình trạng tốt nhưng vẫn bị hư hỏng trước khi đến tay máy. Các cổng không được bảo vệ thu thập ô nhiễm. Thanh piston hở có thể bị ăn mòn. Xi lanh được bảo quản sai vị trí có thể phát sinh các vấn đề về vòng đệm hoặc ăn mòn bên trong có thể tránh được.
Đó là lý do tại sao việc tiếp nhận và lưu trữ phải được coi là một phần của quá trình lắp đặt chứ không phải là công việc dọn dẹp kho hàng. Mục tiêu rất đơn giản: giữ cho xi lanh sạch sẽ, được bảo vệ và có thể theo dõi cho đến khi kỹ thuật viên được đào tạo sẵn sàng kết nối nó.
Hướng dẫn này dành cho người mua OEM, đội bảo trì và nhà phân phối xử lý xi lanh thủy lực trước khi lắp đặt. Nó tập trung vào việc lưu trữ thực tế và kiểm tra trước khi vận hành. Nó không thay thế hướng dẫn sử dụng sản phẩm của nhà sản xuất xi lanh hoặc quy trình an toàn cho máy.

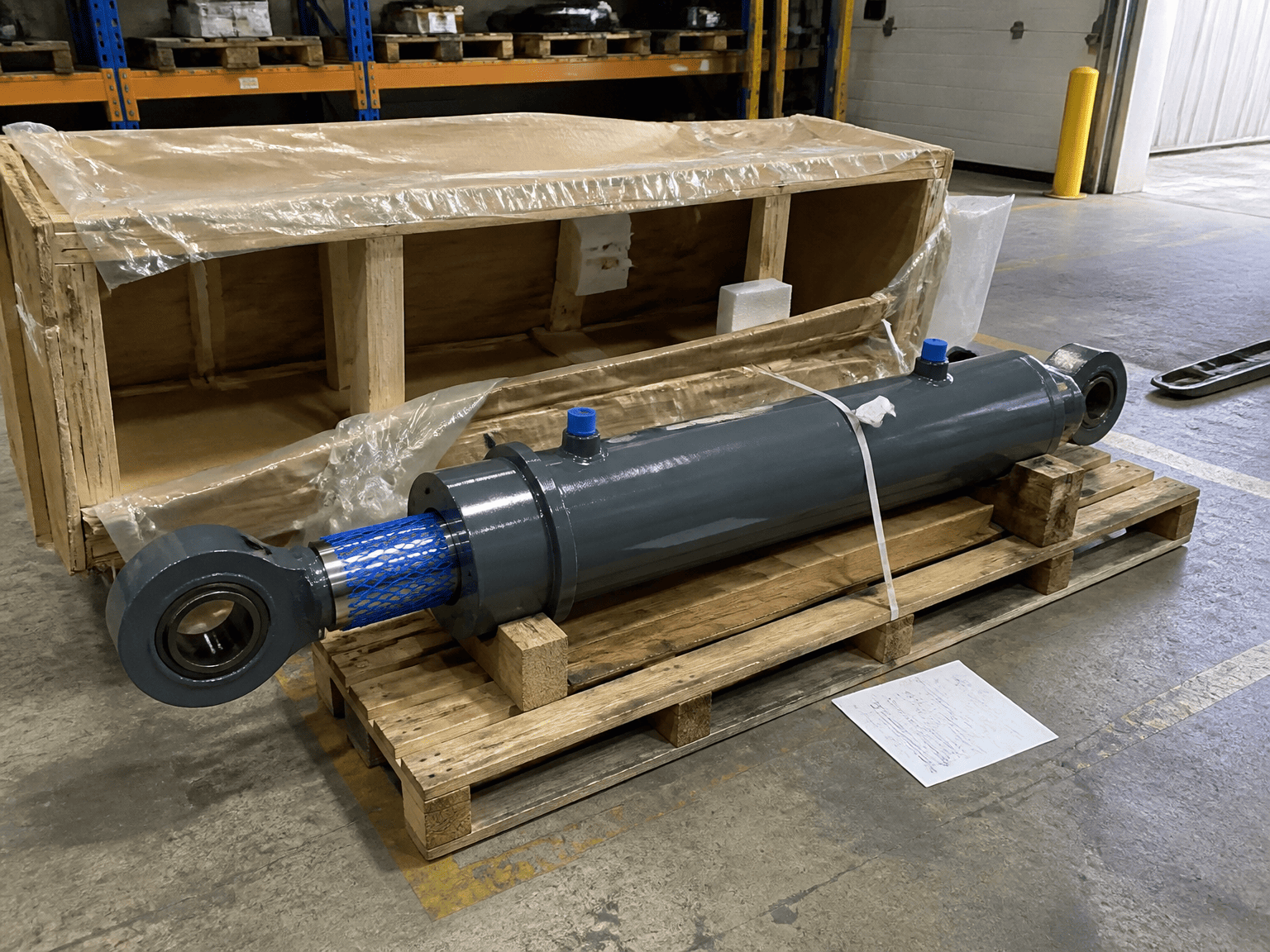

Bắt đầu kiểm tra trong khi bao bì và bảo vệ vận chuyển vẫn còn nguyên. Ghi lại model, số lượng, hư hỏng nhìn thấy được và bất kỳ phụ kiện nào bị thiếu. Chụp ảnh trước khi tháo vật liệu bảo vệ nếu thùng, pallet hoặc xi lanh có vết va đập.
Kiểm tra các điểm sau:
Hướng dẫn lắp đặt của Hänchen bắt đầu bằng việc kiểm tra việc giao hàng xem có đầy đủ và hư hỏng không. Đó là một kỷ luật hữu ích cho bất kỳ dự án thay thế hoặc OEM nào: không phát hiện ra bộ phận lắp bị thiếu sau khi xi lanh đã được chuyển vào kho.
Nếu có thể nhìn thấy hư hỏng, hãy cách ly vật phẩm và ghi lại nó trước khi làm sạch, sơn hoặc cố gắng di chuyển cần piston.
Hướng dẫn về xi lanh của Parker cho biết các phích cắm bảo vệ cổng phải được giữ nguyên cho đến khi lắp đặt. Lý do là thực tế. Các cổng thủy lực mở cung cấp đường dẫn trực tiếp cho bụi, mảnh kim loại, độ ẩm và các chất ô nhiễm khác vào xi lanh.
Không tháo phích cắm chỉ để kiểm tra ren. Xác nhận loại cổng từ bản vẽ hoặc tài liệu sản phẩm. Khi đường ống đã sẵn sàng để lắp đặt, hãy làm sạch đường ống và phụ kiện trước khi thực hiện kết nối. Parker cũng cảnh báo rằng đường ống phải được làm sạch hoàn toàn để loại bỏ các mảnh vụn và gờ khỏi quá trình ren hoặc loe.
Kết nối sạch không chỉ là ưu tiên vận hành. Sự nhiễm bẩn có thể làm hỏng các vòng đệm, van và bề mặt xi lanh thành phẩm sau khi máy bắt đầu hoạt động.
Parker khuyến nghị một khu vực bảo quản trong nhà có bầu không khí khô ráo, sạch sẽ và không bị ăn mòn. Xi lanh phải được bảo vệ khỏi sự ăn mòn bên trong cũng như tác động bên ngoài.
Khu vực lưu trữ cũng nên hạn chế:
Không sử dụng xi lanh làm giá đỡ cho các vật liệu khác. Giữ tài liệu nhận dạng và sản phẩm cùng với mặt hàng đó hoặc trong hồ sơ kho hàng có thể theo dõi được. Một xi lanh bị mất thông tin về kiểu máy hoặc đơn đặt hàng sẽ trở nên khó xác minh hơn khi máy cuối cùng đã sẵn sàng.
Đối với các xi lanh công nghiệp thông thường, Parker khuyến nghị nên cất giữ theo chiều dọc với thanh piston hướng lên bất cứ khi nào có thể. Vị trí này có thể làm giảm nguy cơ ăn mòn do ngưng tụ bên trong xi lanh và giúp giảm thiểu hư hỏng vòng đệm.
Vị trí chính xác có thể phụ thuộc vào thiết kế xi lanh, hành trình, trọng lượng, phụ kiện lắp đặt và hướng dẫn của nhà sản xuất. Không nên đặt xi lanh dạng ống lồng, xi lanh tác động đơn và xi lanh có yêu cầu bảo quản đặc biệt theo quy tắc kho chung.
Nếu xi lanh phải được cất giữ theo chiều ngang, hãy đỡ nó qua các điểm thích hợp để ống, thanh và các phụ kiện lắp đặt không bị cong hoặc hư hỏng. Ngăn chặn sự lăn và bảo vệ thanh piston khỏi tiếp xúc với giá đỡ hoặc sàn.
Nếu xi lanh được chứa đầy chất lỏng thủy lực, Parker lưu ý rằng phải xem xét sự giãn nở của chất lỏng do thay đổi nhiệt độ. Đây là điểm để nhà sản xuất hoặc kỹ sư thủy lực xác nhận trước khi lưu kho lâu dài.
Thanh piston là một trong những bề mặt quan trọng nhất cần được bảo vệ trong quá trình bảo quản. Rỉ sét, vết lõm và vết trầy xước có thể làm hỏng vòng đệm và thanh dẫn hướng khi xi lanh bắt đầu di chuyển.
Parker khuyến nghị nên phủ các bề mặt không sơn để hở, chẳng hạn như cần piston, bằng hợp chất chống gỉ khi thiết bị được bảo quản bên ngoài trong thời gian dài. Sản phẩm bảo vệ chính xác và phương pháp loại bỏ phải được xác nhận về độ hoàn thiện của thanh, vật liệu bịt kín và thời gian bảo quản.
Trước khi lắp đặt, kiểm tra thanh dưới ánh sáng tốt. Hãy tìm:
Không đánh bóng, chà nhám hoặc sơn lại thanh bị hư hỏng để khắc phục nhanh chóng. Ghi lại tình trạng và hỏi nhà cung cấp xi lanh hoặc đội sửa chữa có chuyên môn xem bộ phận đó có được chấp nhận hay không.
Trước khi lắp ráp, so sánh xi lanh với bản vẽ và chi tiết đặt hàng đã được phê duyệt. Xác nhận chiều dài tổng thể, hành trình, kiểu lắp, hướng cổng, kết nối đầu thanh và các phụ kiện đi kèm.
Hänchen hướng dẫn người lắp đặt tháo các nút bịt kín hoặc tấm che dùng để bảo vệ sản phẩm trong quá trình vận chuyển trước khi lắp ráp. Loại bỏ các biện pháp bảo vệ này ở đúng giai đoạn: đóng các cổng thủy lực cho đến khi đường ống và phụ kiện sẵn sàng, sau đó làm sạch khu vực kết nối trước khi mở mạch.
Nhóm cài đặt cũng phải xác nhận rằng:
Parker và Hänchen đều nhấn mạnh rằng việc lắp đặt xi lanh là một công việc chuyên môn. Tuân thủ các quy trình khóa, nâng và giảm áp của nhà chế tạo máy.

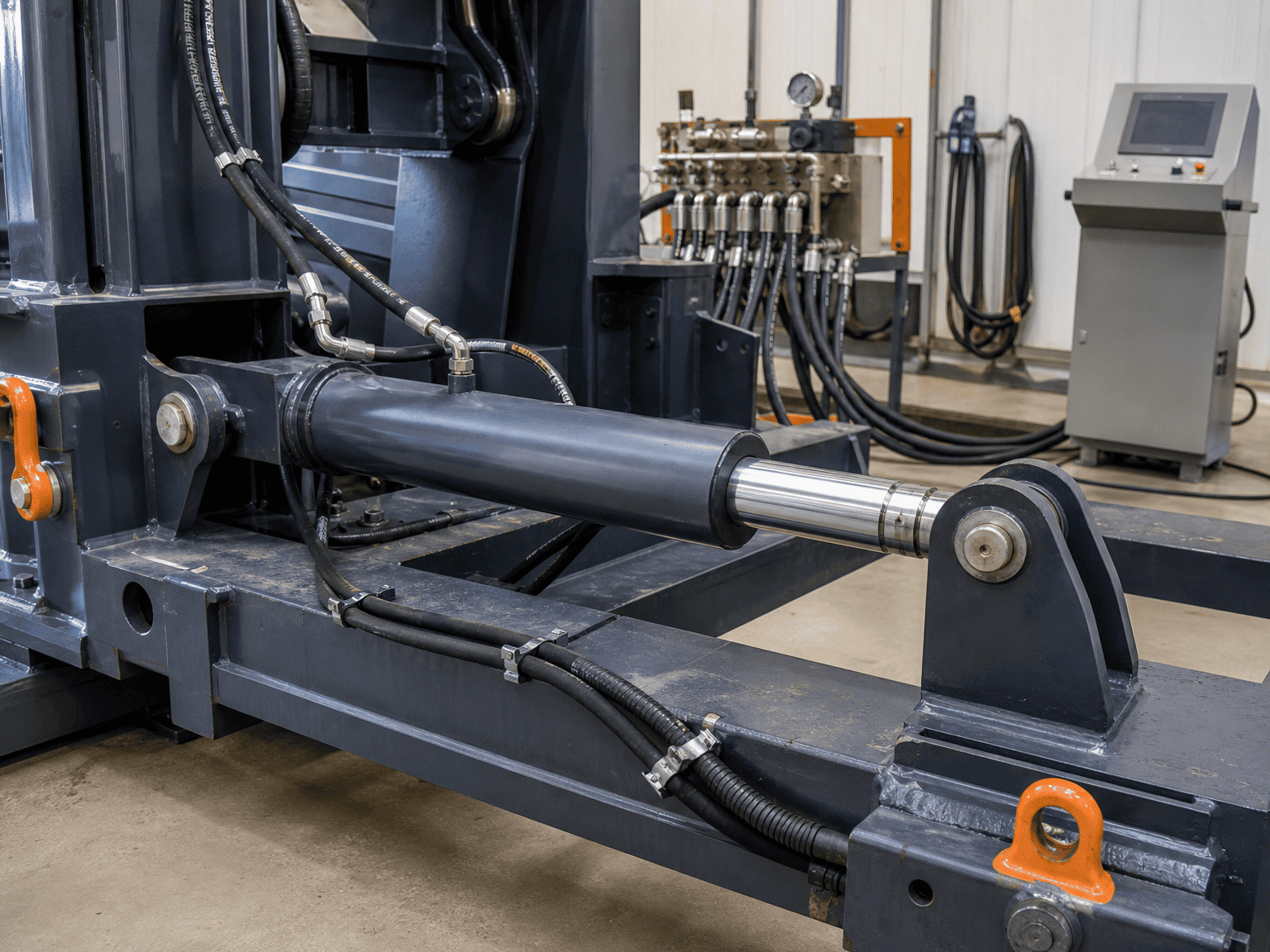

A xi lanh thủy lựckhông nên dùng để kéo kết cấu máy vào đúng vị trí. Sau khi bảo quản, nhóm lắp đặt phải xác nhận rằng các điểm đỡ, mặt lắp và các bộ phận máy được kết nối gặp nhau mà không cần ép trụ vào đúng vị trí. Hänchen khuyến nghị lắp đặt không gây căng thẳng và cảnh báo không nên vượt quá tải trọng bên cho phép trên cần piston.
Trước khi vận hành thử, hãy kiểm tra việc lắp đặt từ xi lanh ra ngoài:
- Các mặt lắp đặt sạch sẽ và được lắp đầy đủ
- Trụ được đỡ không làm xoắn ống
- Kết nối đầu thanh không làm thanh bị lệch sang một bên
- Thanh có thể chạm tới cả hai đầu của hành trình dự định mà không cần tiếp xúc
- Ống có đủ dung sai dịch chuyển và không cọ xát vào khung
- Lực lượng bảo vệ và các bộ phận lân cận để lại khoảng trống cần thiết
Hướng dẫn an toàn của Parker cũng coi việc căn chỉnh là trách nhiệm lắp đặt. Thực hiện việc kiểm tra này trước khi tác dụng áp suất, trong khi vẫn có thể khắc phục mọi hiện tượng cản trở mà không cần tải xi lanh hoặc kết cấu máy.
Không khí bị mắc kẹt trong xi lanh thủy lực có thể ảnh hưởng đến hoạt động và hoạt động của bộ phận. Hướng dẫn lắp đặt của Hänchen khuyến nghị bố trí các cổng thông hơi ở trên cùng nếu có và thông hơi cho xi lanh trước khi khởi động.
Quy trình thông gió chính xác phụ thuộc vào thiết kế xi lanh và mạch điện của máy. Sử dụng hướng dẫn của nhà sản xuất, kiểm soát áp suất và đảm bảo chất lỏng và không khí thải ra không thể gây nguy hiểm.
Sau khi thông hơi, Hänchen khuyến nghị nên di chuyển chậm, không tải, áp suất thấp trước khi vận hành bình thường. Đội vận hành cần quan sát:
- Kéo dài và rút lại mượt mà
- Rò rỉ tại các cổng, vòng đệm và phụ kiện
- Chuyển động và căn chỉnh thanh
- Tiếng ồn, tiếng lạch cạch hoặc tác động bất ngờ
- Chuyển động của ống và tiếp xúc với khung
- Hành vi cuối hành trình và đệm, nếu được trang bị
Không chuyển trực tiếp từ kho lưu trữ sang thử nghiệm toàn tải mà không có giai đoạn kiểm tra được kiểm soát này.
Đối với mỗi hình trụ, giữ một bản ghi ngắn gọn bao gồm:
- Tham khảo mô hình và nối tiếp hoặc đặt hàng
- Ngày nhận và vị trí lưu trữ
- Hư hỏng về đóng gói hoặc vận chuyển
- Tình trạng cắm cổng và bảo vệ thanh
- Vị trí lưu trữ và ngày kiểm tra
- Ăn mòn hoặc hư hỏng bề mặt rõ ràng
- Bản vẽ và hướng dẫn lắp đặt đã được phê duyệt
- Tên người phát hành để cài đặt
Bản ghi này giúp OEM tách biệt hư hỏng do vận chuyển, hư hỏng trong bảo quản và hư hỏng trong vận hành khi sự cố xuất hiện sau đó. Nó cũng cung cấp cho nhóm cài đặt một điểm khởi đầu rõ ràng thay vì dựa vào bộ nhớ.
Nếu xi lanh đã được bảo quản trong thời gian dài, tiếp xúc với thời tiết hoặc bị hư hỏng khi vận chuyển, hãy gửi thông tin mẫu, ảnh, lịch sử bảo quản và bản vẽ lắp đặt trước khi kết nối nó với máy. Sau đó, nhà cung cấp có thể giúp phân biệt việc kiểm tra trước khi lắp đặt thông thường với tình trạng cần sửa chữa hoặc thay thế.
Kết quả vận hành thử tốt nhất bắt đầu trước lần kiểm tra áp suất đầu tiên: bảo vệ xi lanh, giữ các cổng sạch sẽ, xác minh quá trình lắp đặt và ghi lại những gì bạn tìm thấy
