Trong khi việc chuyển sang sử dụng chất lỏng chống cháy giúp loại bỏ các vụ cháy thảm khốc tại cửa hàng và hầm mỏ, nó lại gây ra một làn sóng hư hỏng sớm không mong đợi của xi lanh thủy lực tại hiện trường. Những người giám sát bảo trì của đội xe và các nhà chế tạo máy OEM báo cáo rằng các xi lanh tiêu chuẩn—hoạt động hoàn hảo bằng dầu khoáng—có hiện tượng bung phốt thanh truyền hoàn toàn, vận hành xi lanh dính và bỏ qua piston bên trong chỉ trong khoảng 250 đến 500 giờ hoạt động sau khi thay dầu.
| Phân loại chất lỏng | Cơ sở & Thành phần hóa học | Nhiệt độ hoạt động và an toàn |
|---|---|---|
| ISO HFA / HFB | Nhũ tương có hàm lượng nước cao (5% đến 40% dầu trong nước) | Tối đa 55°C; khả năng chống cháy cực cao nhưng độ bôi trơn kém ở psi cao |
| ISO HFC (Phổ biến nhất) | Dung dịch nước-Glycol (35% đến 45% nước trong polymer) | Tối đa 60°C; không cháy; dễ bị thủy phân tấn công vào urethane |
| ISO HFDU (Hiệu suất cao) | Este Polyol tổng hợp (Khan / không chứa nước) | Lên tới 120°C; phân hủy sinh học với độ bôi trơn tuyệt vời; tấn công NBR |
| ISO HFD-R (Hàng không cực đoan) | Este photphat (Bazơ phốt pho tổng hợp) | Tối đa 150°C; cuộc tấn công hóa học nghiêm trọng vào tất cả các con dấu công nghiệp tiêu chuẩn |
Khi một thiết bị di động hoặc công nghiệp tiêu chuẩnxi lanh thủy lựcthất bại trong chất lỏng chống cháy, việc khám nghiệm tử thi cho thấy hai con đường phân hủy hóa học riêng biệt:

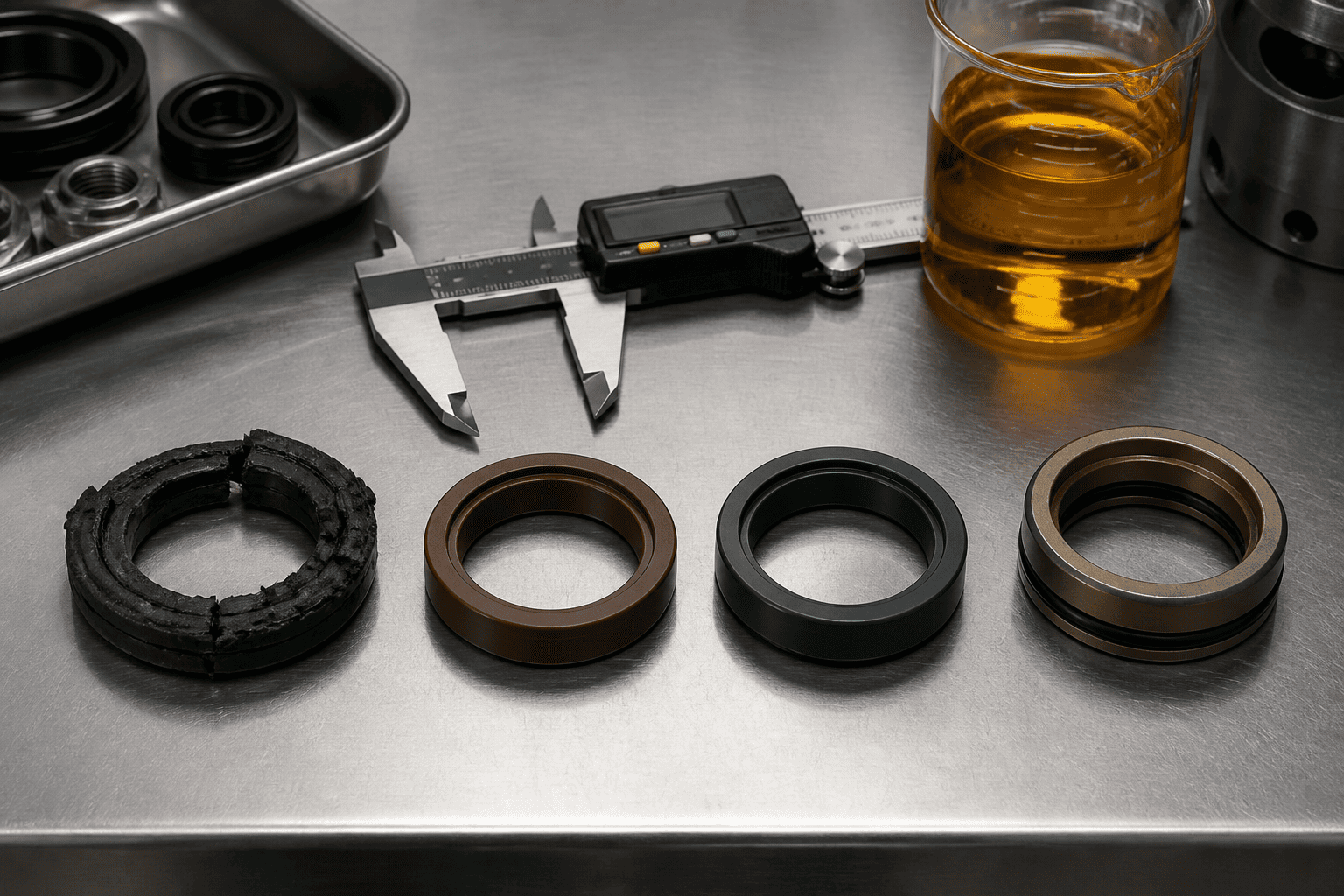

Xi lanh di động tiêu chuẩn phụ thuộc nhiều vào vòng đệm hình chữ U bằng nhựa nhiệt dẻo polyurethane (TPU) do khả năng chống mài mòn vượt trội so với cát đường. Tuy nhiên, khi tiếp xúc với chất lỏng nước-glycol ở nhiệt độ trên 50°C, các phân tử nước sẽ phá vỡ chuỗi este/ether phân tử trong polyme polyurethane. Trong vòng vài tuần, vật liệu bịt kín cứng sẽ mất đi độ đàn hồi khi kéo, biến thành một lớp bột nhão mềm, dễ vỡ, có thể rửa trôi qua tấm đệm dưới áp lực.
Khi người vận hành chuyển sang sử dụng este polyol tổng hợp (HFDU) mà không đóng gói lại xi lanh, pít-tông nitrile tiêu chuẩn (NBR) và vòng đệm ống tĩnh sẽ trải qua quá trình chiết dẻo mạnh mẽ. Chất lỏng loại bỏ các chất làm mềm ra khỏi cao su, khiến gioăng bị phồng lên hơn 18% về thể tích. Phớt bị phồng kẹt chặt trong rãnh đệm, gây ra ma sát cực độ, thanh rung và cuối cùng là các vết rách lởm chởm dọc theo môi bịt kín.
Để đạt được tuổi thọ hoạt động hơn 10.000 giờ theo chất lỏng chống cháy ISO 12922, kỹ thuật HCIC chỉ định ba cấu hình con dấu nhựa nhiệt dẻo và đàn hồi tiên tiến:
| Lớp vật liệu bịt kín | Khoáng chất ISO VG 46 | ISO HFC (Nước-Gly) | ISO HFDU (Polyol Ester) |
|---|---|---|---|
| TPU tiêu chuẩn (U-Cup) | Tuyệt vời (10.000 giờ) | LỖI NHANH CHÓNG (300h) | Kém/Sưng (800h) |
| Nitrile NBR tiêu chuẩn | Tuyệt vời (8.000 giờ) | Trung bình (2.000h) | LÀM CỨNG NHANH CHÓNG (500h) |
| HNBR đặc biệt | Tuyệt vời (12.000h) | Tốt (6.000 giờ) | Tuyệt vời (10.000 giờ) |
| Chất đàn hồi huỳnh quang (FKM) | Tuyệt vời (10.000 giờ) | Biên / Temp-Dep | CAO CẤP (12.000h+) |
| PTFE đầy đồng | Tuyệt vời (15.000 giờ) | SIÊU HẤP DẪN (15.000h) | SIÊU HẤP DẪN (15.000h) |
Đối với các mạch este tổng hợp đang nóng (lên đến 110°C), chất đàn hồi fluorocarbon FKM chính hãng cung cấp độ trơ hóa học hoàn toàn. Không giống như Viton-A thương mại tiêu chuẩn, HCIC sử dụng công thức Viton-B hoặc Viton-GF được xử lý bằng peroxide để chống lại các sản phẩm phụ thoái hóa có tính axit khi este già đi.
HNBR thu hẹp khoảng cách cho các hệ thống nước-glycol. Bằng cách hydro hóa khung polyme, HNBR loại bỏ các lỗ hổng liên kết đôi, chống lại sự phân hủy của nước trong khi vẫn giữ được độ bền cơ học cần thiết cho các xi lanh đào hầm và rác thải di động chu kỳ cao.
Bởi vì nước-glycols cung cấp độ dày màng bôi trơn biên thấp hơn so với dầu khoáng, môi bịt kín đàn hồi chịu ma sát khô cao hơn so với các thanh mạ crom. Việc thay thế cốc chữ U tiêu chuẩn bằng vòng đệm PTFE chứa đầy đồng hoặc chứa đầy carbon được hỗ trợ bởi bộ cấp năng lượng vòng chữ O FKM giúp giảm 65% ma sát đột phá, loại bỏ hiện tượng trượt thanh xi lanh.
Trước khi chuyển đổi một đội máy móc hiện có hoặc chỉ định mớixi lanh thủy lựcđối với môi trường chất lỏng chống cháy, hãy xác minh bốn điểm kiểm tra kỹ thuật sau:
Việc phân loại chất lỏng và hướng dẫn tương thích vật liệu được trích dẫn ở trên tuân thủ các tiêu chuẩn ISO 12922 và ISO 6072. Bởi vì các chất phụ gia chất lỏng độc quyền khác nhau giữa các nhà sản xuất dầu, nên luôn thực hiện thử nghiệm ngâm độ trương nở và độ bền kéo của chất đàn hồi trong 72 giờ trước khi chuyển đổi đội tàu hàng loạt.
Nâng cấp máy móc nhà máy thép, thiết bị khai thác hầm lò, máy ép đúc đạt tiêu chuẩn chống cháy ISO 12922?
Liên hệ với nhóm kỹ thuật chuyên ngành của HCIC về loại chất lỏng của bạn (HFC, HFDU hoặc HFD-R), áp suất làm việc và nhiệt độ vận hành xung quanh. Chúng tôi cung cấp các tệp bước CAD 3D trong vòng 24 giờ, các gói niêm phong FKM/HNBR tùy chỉnh và các xi lanh thay thế hoàn chỉnh đã được thử nghiệm tại nhà máy được thiết kế để tuân thủ an toàn phòng cháy chữa cháy không có thời gian ngừng hoạt động.
