HCIC đã xuất bản một nguồn tài nguyên dành riêng choPalăng điện HCIC-310 của Mỹ, đặt thông tin lắp đặt và đánh giá ứng dụng dựa trên inch của mô hình làm trung tâm cuộc trò chuyện của người mua.
Tài nguyên này nhắm đến các nhà chế tạo xe thương mại, nhà sản xuất thân xe, đội bảo trì đội xe và nhà phân phối ở Bắc Mỹ cần kiểm tra tời với khung gầm thực. Đóng góp hữu ích của nó không phải là lời hứa hẹn rằng một tời nâng phù hợp với mọi phương tiện. Nó cung cấp cho người mua một điểm khởi đầu xác định: xem xét các kích thước đã công bố, so sánh chúng với khung máy và xác định những thay đổi cần thiết cho việc lắp đặt không chuẩn.
Đây là bản cập nhật tài nguyên sản phẩm công cộng. Đây không phải là thông báo về đơn đặt hàng của khách hàng, hợp đồng đội xe, kết quả giao hàng hoặc phê duyệt đồ đạc phổ biến. Sự phù hợp cuối cùng vẫn phụ thuộc vào khung xe, tải trọng, hình dạng thân xe, mạch thủy lực và bản vẽ lắp đặt.
Người mua xe thương mại có thể bắt đầu bằng yêu cầu về một “tời nâng điện của Mỹ”. Mô tả đó không đủ để đưa ra một đơn đặt hàng. Palăng phải kết nối với một khung cụ thể, hoạt động thông qua đường nâng xác định và vận hành bằng bộ điều khiển thủy lực của xe.
Vấn đề tương tự xuất hiện trong công việc thay thế. Một tời trông giống với thiết bị cũ vẫn có thể gây ra sự cố nếu dấu chân đế, kiểu lỗ lắp, hành trình cánh tay hoặc giao diện thủy lực khác nhau. Sự so sánh chính xác là giữa dữ liệu tời nâng được công bố và giao diện khung gầm thực tế.
Đó là lý do tại sao tài nguyên HCIC-310 trình bày các kích thước tính bằng inch và thảo luận về việc điều chỉnh tay nâng, kích thước đế và vị trí lỗ lắp đối với các bố cục khung gầm không đều. Thông tin được công bố cung cấp cho nhóm OEM thông tin cụ thể để kiểm tra trước khi yêu cầu báo giá.
Trang HCIC xác định mô hình này là tời điện của Mỹ dành cho các ứng dụng bao gồm xe ben, xe chở rác và xe thương mại đã được cải tiến. Nó công bố các kích thước tham chiếu sau:
- Chiều dài dầm ngang trên cùng:24 giờ 00
- Chiều dài mở rộng của cánh tay nâng chính:26,63 inch
- Chiều dài rút lại của cánh tay nâng chính:19,63 trong
- Chiều dài cơ sở:28,50 phút
- Chiều rộng cơ sở phía trước:14,25 phút
- Chiều rộng cơ sở phía sau:5,00 phút
- Độ dày lắp phía trước:4,00 phút
Những số liệu này phải được coi là dữ liệu tham khảo đã công bố cho đánh giá HCIC-310, không thay thế cho bản vẽ lắp đặt hiện tại. Người mua nên xác nhận xem kích thước có tương thích với khung gầm, thân xe, cách bố trí bản lề, khoảng trống an toàn và kết nối thủy lực trên xe mục tiêu hay không.
Tài nguyên cũng cho biết rằng mô hình có thể được điều chỉnh để phù hợp với các cấu trúc khung đặc biệt. Hướng được liệt kê mang tính thực tế: hành trình tay nâng, kích thước đế và vị trí lỗ lắp có thể được xem xét dựa trên yêu cầu khung gầm thực tế. Mọi thay đổi phải được xác nhận trên bản vẽ đã được phê duyệt trước khi sản xuất.
Nhiều loại xe thương mại ở Bắc Mỹ được thiết kế và bảo trì theo kích thước tính bằng inch. Việc trình bày kích thước ban đầu bằng inch giúp giảm bước chuyển đổi có thể tránh được trong quá trình so sánh khung xe đầu tiên.
Điều đó không loại bỏ sự cần thiết phải xem xét kỹ thuật. Nó chỉ đơn giản làm cho cuộc thảo luận đầu tiên trở nên cụ thể hơn. Người mua có thể gửi số đo khung máy, đánh dấu các điểm lắp đặt và yêu cầu nhà cung cấp xem lại giao diện so với tham chiếu HCIC-310.
Xe ben, xe chở rác và thân xe được sửa đổi có thể có chiều rộng khung, khoảng sáng gầm xe, đường nâng và bộ điều khiển thủy lực khác nhau. Palăng được chọn cho một bố cục không được phép chuyển sang phương tiện khác chỉ dựa vào tên.
Cuộc điều tra cần xác định chức năng của xe, loại thân xe, vỏ lắp sẵn có, yêu cầu nâng và kết nối thủy lực. Nếu không có bản vẽ, những bức ảnh rõ ràng với các điểm tham chiếu được đo vẫn có thể cải thiện việc đánh giá kỹ thuật đầu tiên.
Tài nguyên HCIC mô tả các điều chỉnh đối với tình trạng khung gầm không đều, bao gồm vị trí lỗ lắp và kích thước đế. Đối với người mua OEM, điểm kiểm soát quan trọng là việc sửa đổi tài liệu: kích thước, vật liệu, kết nối và yêu cầu kiểm tra cuối cùng phải được ghi lại trên báo giá hoặc bản vẽ đã được phê duyệt.
Sự thay đổi bằng lời nói trong quá trình lắp ráp không phải là thông số kỹ thuật sản xuất đáng tin cậy. Nhóm kỹ thuật, nhóm mua hàng và nhà máy phải làm việc dựa trên cùng một thông tin được phê duyệt.
Một gói yêu cầu hữu ích nên bao gồm:
1. Hãng xe, kiểu xe, năm sản xuất và kiểu dáng xe.
2. Bản vẽ khung hoặc đo kích thước khung.
3. Các ảnh chụp tời hiện có, bao gồm chân đế và điểm lắp đặt.
4. Chức năng nâng cần thiết và hình dạng thân hoặc thùng chứa.
5. Trọng lượng rỗng, tải trọng dự kiến và nhiệm vụ vận hành.
6. Chiều dài cơ sở, chiều rộng, chiều cao và khoảng trống xung quanh có sẵn.
7. Mẫu lỗ lắp và chi tiết kết nối.
8. Thông tin về áp suất thủy lực, lưu lượng, cổng hoặc ống và bố trí điều khiển.
9. Số lượng, điểm đến và yêu cầu có phải là OEM, công việc thay thế hoặc sửa đổi hay không.
10. Bản vẽ yêu cầu, biên bản kiểm tra, thông tin đóng gói hoặc các tài liệu đặt hàng khác.

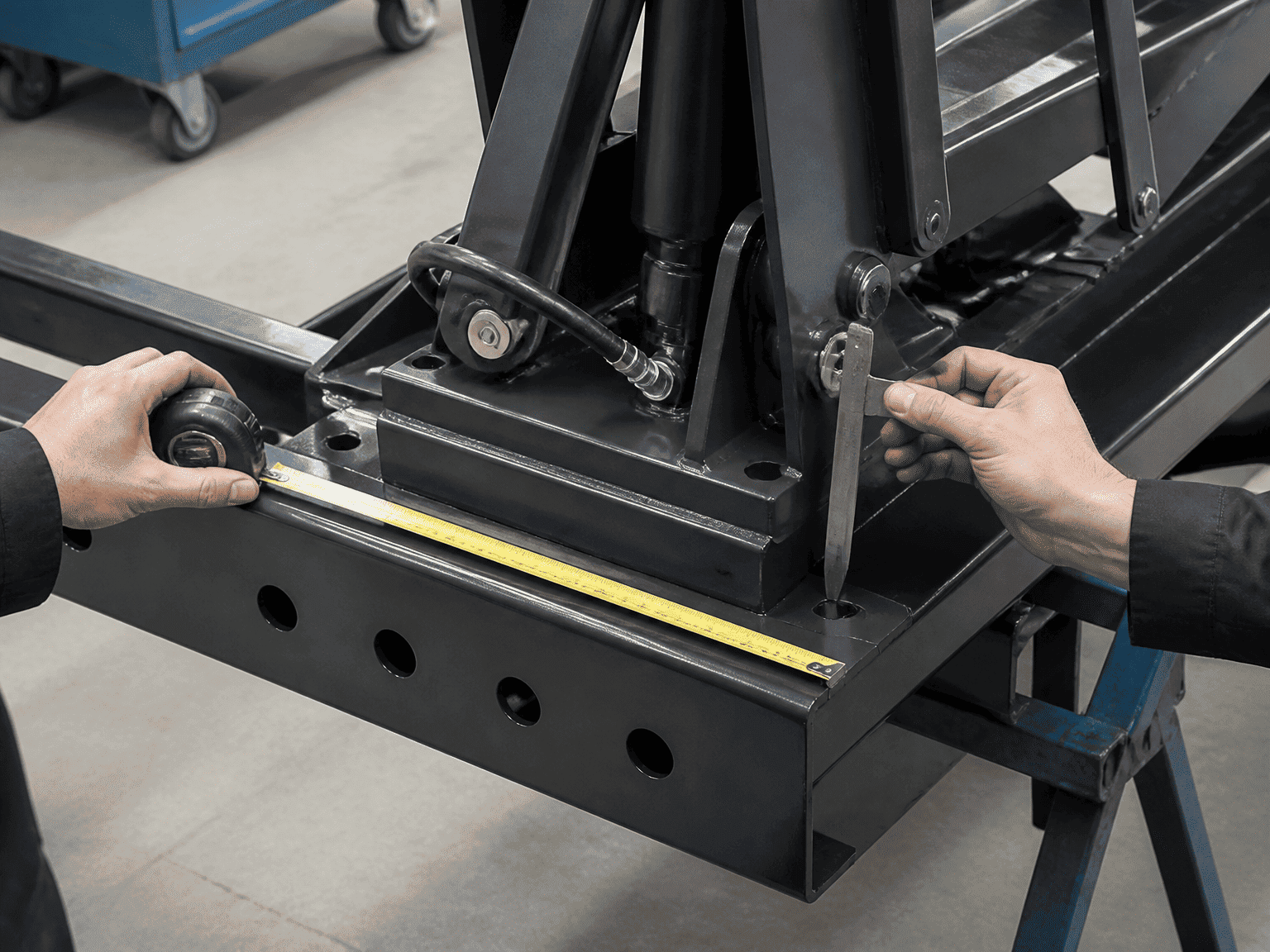

Thước dây đặt bên cạnh các điểm lắp đặt thường hữu ích hơn so với chỉ một bức ảnh chụp tời nâng. Nếu thiết bị là thiết bị thay thế, hãy bao gồm số bộ phận cũ, thông tin sê-ri và bất kỳ bằng chứng nào về hình dạng lắp đặt ban đầu.
Tài nguyên đã xuất bản được sử dụng tốt nhất ở giai đoạn đầu trang bị:
- Giai đoạn 1 - Xác định phương tiện:xác định ứng dụng đổ rác, từ chối hoặc sửa đổi xe thương mại.
- Giai đoạn 2 - So sánh giao diện:kiểm tra kích thước HCIC-310 đã công bố so với bố cục khung và thân xe.
- Giai đoạn 3 - Đánh dấu các trường hợp ngoại lệ:xác định chiều rộng khung không chuẩn, vị trí lỗ, hành trình cánh tay hoặc kết nối thủy lực.
- Giai đoạn 4 - Xác nhận bản vẽ: đồng ý về cấu hình cuối cùng trước khi sản xuất hoặc sửa đổi.
- Giai đoạn 5 - Xem xét nhu cầu kiểm tra và giao hàng:nêu rõ các tài liệu và kiểm tra cần thiết cho đơn đặt hàng.
Quá trình này giúp tách biệt cuộc thảo luận về đồ đạc tiêu chuẩn khỏi cấu hình tùy chỉnh. Nó cũng ngăn ngừa một lỗi tìm nguồn phổ biến: phê duyệt vận thăng từ tên danh mục trong khi không xác định giao diện cơ khí.
Tài nguyên HCIC-310 không xác định rằng mọi xe ben hoặc xe chở rác ở Bắc Mỹ đều có thể chấp nhận mô hình mà không cần sửa đổi. Nó cũng không thay thế bản vẽ khung, đánh giá lực nâng, kiểm tra mạch thủy lực hoặc đánh giá an toàn máy.
Trang được xuất bản chứa thông tin về ứng dụng và kích thước, nhưng cấu hình cuối cùng phải được xác nhận cho chiếc xe thực tế. Các tuyên bố về một khách hàng cụ thể, đội tàu, khối lượng đặt hàng, hiệu suất giao hàng hoặc kết quả tại hiện trường không được suy ra từ nguồn sản phẩm trừ khi HCIC xuất bản riêng các chi tiết đó.
Sự khác biệt đó rất quan trọng trong việc mua sắm thủy lực B2B. Một bản cập nhật hữu ích của công ty sẽ làm cho bước kỹ thuật tiếp theo của người mua trở nên rõ ràng hơn mà không biến trang sản phẩm tiêu chuẩn thành một nghiên cứu điển hình về dự án không được hỗ trợ.
