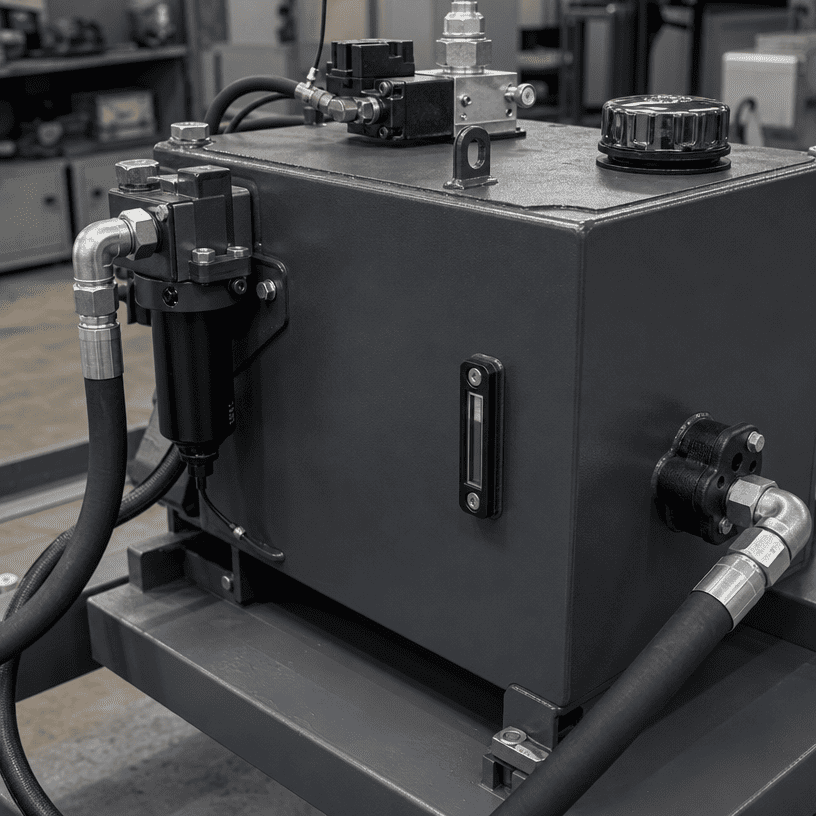

A bộ nguồn thủy lựchồ chứa không chỉ là nơi chứa dầu. Nó hỗ trợ lưu trữ chất lỏng, quản lý dòng chảy ngược, thoát khí, truyền nhiệt, kiểm soát ô nhiễm và tiếp cận dịch vụ. Nếu bể chỉ được chọn theo kích thước bên ngoài hoặc thể tích danh nghĩa thuận tiện, bộ nguồn có thể khó vận hành và khó bảo trì hơn.
Hướng dẫn này cung cấp cho các kỹ sư OEM và người mua thiết bị một cách thực tế để xem xét các yêu cầu về hồ chứa trước khi yêu cầu báo giá bộ nguồn thủy lực. Nó không thúc đẩy tỷ lệ bể-bơm phổ biến. Thiết kế chính xác phụ thuộc vào mạch điện, chu kỳ làm việc, chất lỏng, không gian lắp đặt và môi trường vận hành.
Bể chứa phải được xác định sau khi đã hiểu rõ mạch thủy lực. Bắt đầu với bộ truyền động, van, cách bố trí máy bơm, trình tự vận hành và dòng hồi lưu dự kiến. Mạch chuyển động xi lanh không liên tục có các yêu cầu về bình chứa khác với hệ thống chạy liên tục hoặc sử dụng nhiều bộ truyền động cùng một lúc.
Thu thập các thông tin sau trước khi chọn bể:
Thông tin này chuyển thành “Chúng ta cần bao nhiêu lít?” thành một câu hỏi kỹ thuật hữu ích hơn: hồ chứa phải hoạt động như thế nào trong toàn bộ chu trình vận hành?
Kích thước bên ngoài hoặc thể tích bảng tên của xe tăng không nói lên toàn bộ câu chuyện. Một phần thể tích của bể có thể cần thiết để mở rộng, làm dịu dòng chảy ngược, bao phủ lực hút và mức vận hành an toàn. Do đó, khối lượng hoạt động có thể sử dụng khác với tổng khối lượng hình học.
Việc xem xét thiết kế cần xác định:
- Mức dầu bình thường
- Mức tối thiểu để hút bơm đáng tin cậy
- Mức điền tối đa
- Không gian giãn nở nhiệt
- Thể tích tự do cho dòng khí thoát ra và hồi lưu
- Truy cập thoát nước và làm sạch
Máy bơm không được hút từ mức cho phép không khí đi vào đường hút. Đồng thời, bể chứa không được đổ đầy quá cao đến mức việc khuấy trộn hoặc giãn nở trở lại sẽ tạo ra vấn đề thứ yếu. Mức cuối cùng phải được đặt cho chất lỏng và điều kiện máy thực tế.
Dầu hồi lưu có thể đi vào bể chứa với vận tốc, nhiệt và không khí cuốn vào. Nếu cổng hồi quá gần với cửa hút, máy bơm có thể nhận được chất lỏng được khử khí kém trước khi bể có thời gian tách không khí và làm dịu dòng chảy.
Bố cục âm thanh xem xét:
Mục đích không chỉ đơn giản là làm cho bể lớn hơn. Nó nhằm tạo ra một đường dẫn được kiểm soát từ quay trở lại đến hút để chất lỏng có thể giải phóng không khí bị cuốn vào và lắng xuống trước khi được máy bơm tái sử dụng.
Máy bơm hút xứng đáng được kiểm tra thiết kế riêng. Đường hút phải ngắn và thẳng ở nơi lắp đặt cho phép, có đường kính phù hợp và bố trí tránh những hạn chế không cần thiết. Những thay đổi đột ngột về hướng, vị trí đầu vào kém hoặc kết nối quá nhỏ có thể gây ra vấn đề ngay cả khi thể tích bể danh nghĩa có vẻ vừa đủ.
Kiểm tra mối quan hệ giữa:
- Vị trí đầu vào máy bơm
- Mức dầu tối thiểu
- Đường kính và chiều dài đường hút
- Bố trí bộ lọc đầu vào, nếu sử dụng
- Tiếp cận dịch vụ xung quanh máy bơm
- Vị trí xả bồn và vệ sinh
Không chọn cách bố trí hút chỉ vì nó phù hợp với vỏ bọc. Các yêu cầu đầu vào của nhà sản xuất máy bơm và các điều kiện mạch hoàn chỉnh phải được kiểm tra cùng nhau.
Bể chứa có thể giúp truyền nhiệt ra môi trường xung quanh, nhưng nó không tự động trở thành một bộ làm mát đủ. Sự sinh nhiệt phụ thuộc vào tổn thất áp suất, lưu lượng, thời gian chu kỳ, hoạt động của van, tải động cơ và môi trường lắp đặt.
Để đánh giá OEM, hãy ghi lại thời điểm hệ thống tạo ra nhiệt và vị trí lắp đặt bộ nguồn. Vỏ bọc nhỏ gọn gần nguồn nhiệt có thể cần giải pháp tản nhiệt khác với thiết bị thông gió được lắp đặt ngoài trời.
Trình tự đúng là:
1. Xác định nhiệm vụ điều hành.
2. Ước tính nơi mất điện.
3. Xem xét bề mặt bể và chuyển động của không khí.
4. Quyết định xem có cần làm mát thêm hay không.
5. Xác minh kết quả trong quá trình vận hành đại diện.
Tránh thêm bộ làm mát hoặc tăng thể tích bể mà không hiểu rõ nguồn nhiệt thực tế. Bình chứa là một phần của thiết kế tản nhiệt, không phải là vật thay thế cho hiệu suất của mạch điện.
Thiết kế bể chứa phải giúp bụi bẩn và nước khó xâm nhập và nhân viên bảo trì dễ dàng loại bỏ ô nhiễm. Bộ phận nạp khí, nắp tiếp cận, điểm xả và bố trí lọc hồi lưu đều ảnh hưởng đến độ sạch của chất lỏng.
Các câu hỏi thiết kế hữu ích bao gồm:
- Lỗ nạp có được bảo vệ khỏi môi trường xung quanh không?
- Có thể bảo dưỡng ống thở mà không cần tháo bộ nguồn không?
- Cống có được đặt ở điểm thực tế thấp nhất không?
- Có thể đổ hết bình chứa mà không tạo ra nguy cơ đổ tràn không?
- Bộ lọc hồi lưu có thể truy cập được để kiểm tra không?
- Bên trong bể có thể vệ sinh khi cần thiết không?
Câu trả lời sẽ hiển thị trong bản vẽ bố cục. Vỏ bên ngoài trông sạch sẽ không chứng tỏ rằng quy trình bảo trì bên trong là thực tế.

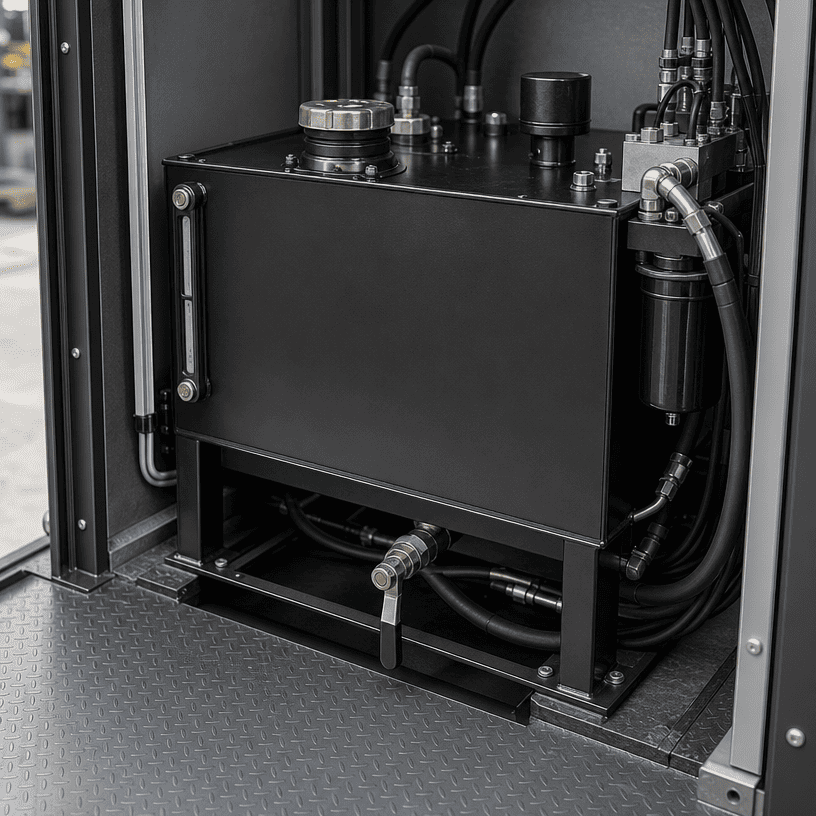

Hồ chứa thường hư hỏng ở khâu tích hợp hơn là ở khâu tính toán. Bể có thể vừa với diện tích danh nghĩa nhưng lại xung đột với động cơ, ống góp, vỏ điện, khung xe kéo, điểm bảo vệ hoặc điểm nâng.
Trước khi phê duyệt thiết kế, hãy xem xét:
Bố cục ba chiều hoặc bản vẽ lắp ráp có kích thước có thể tiết lộ xung đột sớm hơn danh sách các bộ phận. Hồ chứa phải có thể sử dụng được sau khi lắp đặt bộ nguồn chứ không chỉ có thể lắp đặt trên bàn làm việc.
Một gói báo giá hữu ích thường bao gồm:
Nếu không biết một số giá trị, hãy đánh dấu chúng là các mục mở thay vì lấp đầy chúng bằng các giả định. Đánh giá kỹ thuật minh bạch sẽ nhanh hơn việc thiết kế lại bồn chứa sau khi bắt đầu sản xuất.
Lưu lượng bơm quan trọng nhưng nó không mô tả kiểu quay trở lại hoàn chỉnh, chu kỳ hoạt động hoặc thể tích bộ truyền động.
Bể cần có mức tối thiểu và tối đa được xác định, không gian mở rộng và điều kiện hút được kiểm soát.
Điều này có thể rút ngắn đường đi của chất lỏng và giảm cơ hội thoát khí và làm dịu dòng chảy.
Chất độn, ống thở, bộ lọc hoặc cống không thể tiếp cận một cách an toàn cuối cùng sẽ làm tăng thời gian bảo trì.
Cân bằng nhiệt phụ thuộc vào toàn bộ mạch thủy lực và môi trường lắp đặt.
Vỏ, máy bơm, ống góp, ống mềm và các bộ phận điện cần được kiểm tra như một hệ thống.
Việc xác định kích thước hồ chứa của bộ nguồn thủy lực tốt là một bài tập về bố trí và chu trình vận hành chứ không phải là phỏng đoán khối lượng. Kỹ sư phải cùng nhau xem xét mức dầu có thể sử dụng, sự phân tách dòng hồi lưu, lực hút của bơm, cân bằng nhiệt, kiểm soát ô nhiễm và khả năng tiếp cận bảo trì.
Đối với dự án HPU tùy chỉnh, hãy gửi HCIC thông tin mạch và giao diện máy trước khi kích thước bể chứa được hoàn thiện. Điều đó mang lại cho nhóm thiết kế cơ sở tốt hơn để lựa chọn bố trí bể chứa, máy bơm, ống góp, bộ lọc và bộ điều khiển thành một bộ phận tích hợp.
HCIC thiết kế và sản xuất xi lanh thủy lực, bộ nguồn thủy lực và các hệ thống thủy lực liên quan cho các ứng dụng xe cộ, công nghiệp và kỹ thuật. Tài nguyên bộ nguồn chính thức của HCIC hiển thị cả thông tin danh mục tiêu chuẩn và hỗ trợ HPU tùy chỉnh.
